Как правильно сделать теплый пол в частном доме: пошаговые инструкции

Перед началом строительства необходимо решить, каким будет отопление. Все чаще хозяева предпочитают обогревать жилье теплыми полами — как совместно с радиаторами, так и отдельно. В статье вы узнаете, как правильно сделать теплый пол в частном доме своими руками: разберем типы систем, этапы монтажа, а также покажем, как самостоятельно сделать проект.

Существуют две основные группы — водяные и электрические. Последние же различаются по виду нагревательного элемента — кабельные, инфракрасные пленочные и стержневые.

Водяной. Представляет из себя трубы, которые залиты в бетонную стяжку или помещены в ниши деревянного пола. Внутри не обязательно находится вода. Если в доме не живут постоянно, то рекомендуется заливать антифриз или этиленгликоль. Эти жидкости не застывают при отрицательных температурах, не рвут патрубки и арматуру. Котел для нагрева теплоносителя может работать на газе, твердом топливе или электричестве.

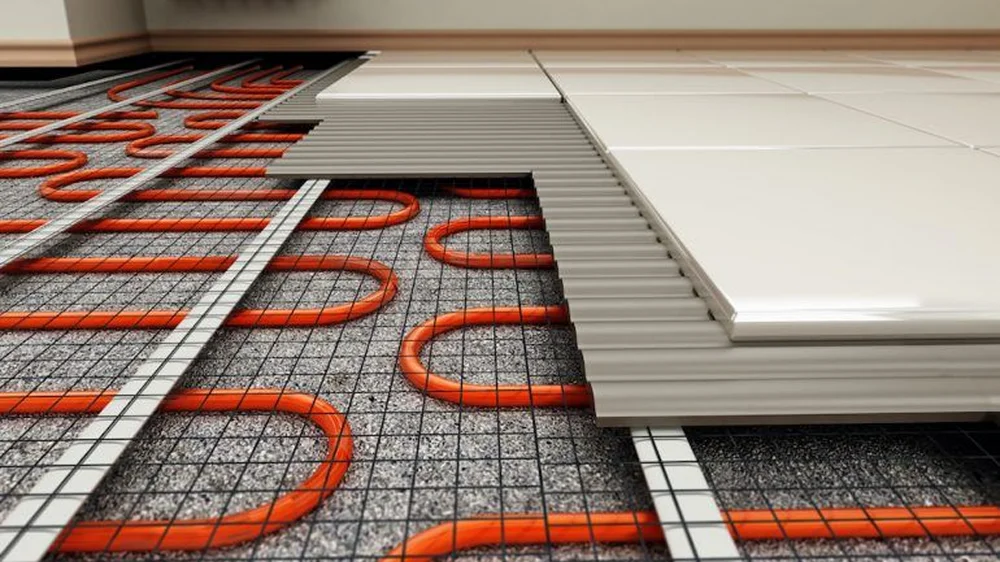

Кабельный. Одножильный или двужильный нагревательный кабель заливают в стяжку. Он тоньше трубы, поэтому и толщина раствора требуется меньше. Такой вид теплого пола делается как слоеный пирог. Он состоит из слоев гидро- и теплоизоляции, греющего кабеля, бетона и напольного покрытия.

Нагревательный мат. Состоит из греющего кабеля, который закреплен на сетке из стекловолокна. Его проще монтировать: достаточно размотать рулон и покрыть его слоем плиточного клея. Идеально подходит для ванных и туалета, потому что не боится воды, и в продаже есть маты небольшой площади.

Пленочный инфракрасный теплый пол. Состоит из графитовых пластин. Когда по ним проходит электричество, они выделяют тепло. Минус такой системы отопления — нагревается не только воздух, но и окружающие предметы. Не располагайте нагревающий элемент под мебелью.

Инфракрасная пленка очень тонкая. Можно такой теплый пол класть как под ламинат, так и под другие покрытия с «сухим» способом настила, без клея и цементных растворов: линолеум, ПВХ-плиты.

Стержневой. Нагревательными элементами служат карбоновые стержни, которые закреплены на проводах в виде веревочной лестницы. Рулон разматывают и заливают раствором. Минус такого пола — неравномерный нагрев из-за достаточного большого расстояния между стержнями. При тонком слое стяжки и покрытия ощущается эффект «тепловой зебры», потому что греется поверхность только над карбоновым проводом.

Обратите внимание на эти моменты:

Чтобы грамотно спланировать коммуникации, воспользуйтесь специальными программами для проектирования. В Мой Дом 3D вы сможете полностью обустроить пространство: продумать расположение комнат, наполнить их мебелью и техникой из каталога, спланировать электрику, вентиляцию, водоснабжение и отопление.

Шаг 1. Запустите программу, кликните на «Создать проект» → «Нарисовать произвольный», определитесь с формой и задайте внутреннюю длину и ширину комнаты. Также вы можете импортировать готовый план в виде изображения или скана. В меню справа перейдите в пункт «Нарисовать стены», выберите нужный тип из списка. Переместите курсор на рабочее поле и левой кнопкой мыши добавьте перегородки. Чтобы завершить рисование, кликните по первой точке.

Шаг 2. Расставьте мебель и технику — это поможет сразу обозначить зоны, в которых система не нужна. В меню справа зайдите в раздел «Мебель и освещение», выберите тип комнаты и добавьте нужные предметы.

Шаг 3. В меню слева кликните на «Коммуникации» и в появившемся списке выберите «Теплый пол». Если вы планируете использовать инфракрасный или кабельный, сначала добавьте на план терморегулятор — он крепится на стену, обычно у входа в комнату. Нажмите на объект дважды, и в появившемся окне отрегулируйте размеры, высоту и прочие параметры.

Затем перейдите в «Электропроводку» → «Оборудование» и добавьте накладной или встраиваемый электрощит на план. Вернитесь во вкладку с полами, нажмите на «Кабель», чтобы соединить щиток и регулятор. После этого выберите подходящий тип объекта и протяните контур по периметру помещения, обходя зоны с мебелью.

Шаг 4. Если вы хотите установить водяную систему, переключитесь на вкладку «Отопление» и разместите котел. Вернитесь в «Теплые полы», через меню справа добавьте коллектор и соедините два элемента магистралью.

После этого выберите «Водяной пол» и протяните контур по свободному периметру комнаты, обходя места с мебелью, которую вы расставили на шаге 2. После завершения рисования откроется окно с параметрами: выберите тип трубы, направление укладки (улитка или змейка) и диаметр.

Шаг 5. В панели инструментов сверху перейдите во вкладку «Смета» и нажмите «Составить». Оставьте этажи и категории, которые хотите видеть в расчете, с остальных снимите галочки. Введите список необходимых работ и материалов, укажите количество и цену за единицу. После этого распечатайте документ или сохраните в формате PDF на ПК.

Шаг 6. Оцените результат в формате 3D.

Под систему отопления рекомендуется проложить теплоизоляцию, чтобы не тратить лишние деньги на обогрев бетонной плиты фундамента. Это также увеличит скорость нагревания помещения.

Важно соблюсти все технологии монтажа и выбрать качественные материалы. Если выйдет из строя инфракрасная пленка, то будет достаточно поднять линолеум или ламинат. Когда же образуется протечка в водяном полу или сломается кабель обогрева в бетонной стяжке, потребуется разбор всего напольного покрытия и дорогостоящий ремонт в комнате.

Производители обычно дают гарантию на исправную работу теплых полов около 15 лет. Реальный срок эксплуатации может составлять также и 50 лет, в зависимости от вида. Выполните все пункты инструкций, как правильно устанавливать теплый пол, чтобы оборудование прослужило положенное время или еще дольше. Если не уверены в своих силах, доверьте монтаж профессионалам. Рассчитать тепловую эффективность самостоятельно очень сложно – обратитесь к мастеру.

Из оборудования и расходников вам понадобятся:

Укладка труб теплого пола своими руками осуществляется по схеме подключения для каждого контура. Учтите, что насос не сможет создать нужное давление в трубах длиной более 100 метров. Лучше сделать более короткие, но увеличить их количество. Когда вода проходит по системе, она может остывать на 10 градусов. Чтобы избежать неравномерного распределения тепла, используют различные способы укладки.

Схему «змейка» применяют в наружных комнатах. Первые метры системы размещают вдоль стен с окнами, а дальше укладывают с поворотом на 180 градусов. В «двойной змейке» петли с горячим и остывшим теплоносителем чередуются. Так тепло распространяется равномерно по площади комнаты, но при тонком слое стяжки будут ощущаться более нагретые и более холодные полосы. Это называют «тепловой зеброй». В «улитке» такие полосы уже, а количество изгибов труб – меньше.

1. На черновую стяжку уложите мембрану или полиэтиленовую плёнку. Рулоны гидроизоляции располагают с нахлестом 10 см друг на друга и 15-20 см на стену.

2. Покройте утеплителем всю площадь комнаты.

3. По периметру приклейте демпферную ленту, чтобы стяжка могла расширяться при изменении температуры.

4. Разложите приспособления для крепления труб, чтобы соблюсти все технологии укладки теплого пола. Армирующая сетка даст дополнительную прочность стяжке, а расстояние между прутьями в 15 см поможет проще и равномернее расположить трубы. Маты из пенополистирола создают дополнительную теплоизоляцию, а укладывать в них трубы проще.

5. Соберите коллекторный узел и подсоедините к нему один конец отопительного контура.

6. Разложите трубы согласно схеме укладки. Важно подобрать правильный радиус изгиба: для трубы диаметром 16 мм он равен 80 мм, для 20 мм — 100 мм. Закрепите к сетке/утеплителю пластиковыми стяжками или скобами через каждые 30-40 см. В местах изгиба оставляйте расстояние между креплениями 5-10 см.

7. Подсоедините второй конец трубы к коллектору.

8. Обязательно проверьте герметичность контура. Для этого заполните систему холодной водой, а насосом поднимите давление до 3 бар. Это в два раза превышает средний показатель. Оставьте на 2-3 дня, чтобы точно убедиться в отсутствии каких-либо протечек.

9. Проверьте все еще раз и только потом залейте бетонный раствор согласно инструкции. Слой стяжки не должен быть тоньше 5 см. При толщине 8 см тепло будет распределяться более равномерно. Полное затвердевание происходит за 28-30 дней.

Рассчитайте нагреваемую площадь пола перед тем, как правильно уложить теплый пол. Исключите расстояние по 20 см от каждой стены и пространство под массивной мебелью. Сопротивление в кабеле рассчитано по его длине, поэтому его нельзя укорачивать. Это приведет к перегреву и выходу из строя.

Для кабельного теплого пола вам понадобятся:

Процесс установки:

1. Проштробите место посадки терморегулятора и проводов от него в стене.

2. Очистите поверхность.

3. Уложите гидроизоляцию и утеплитель.

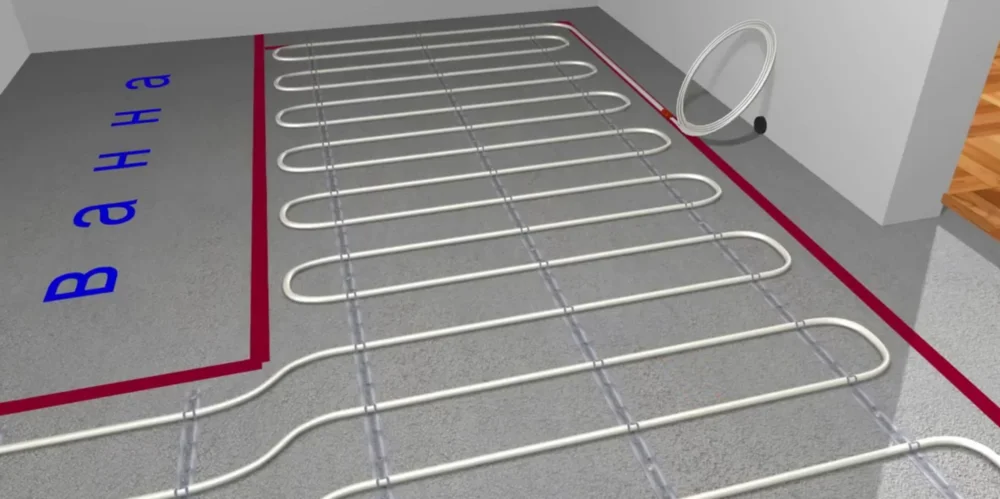

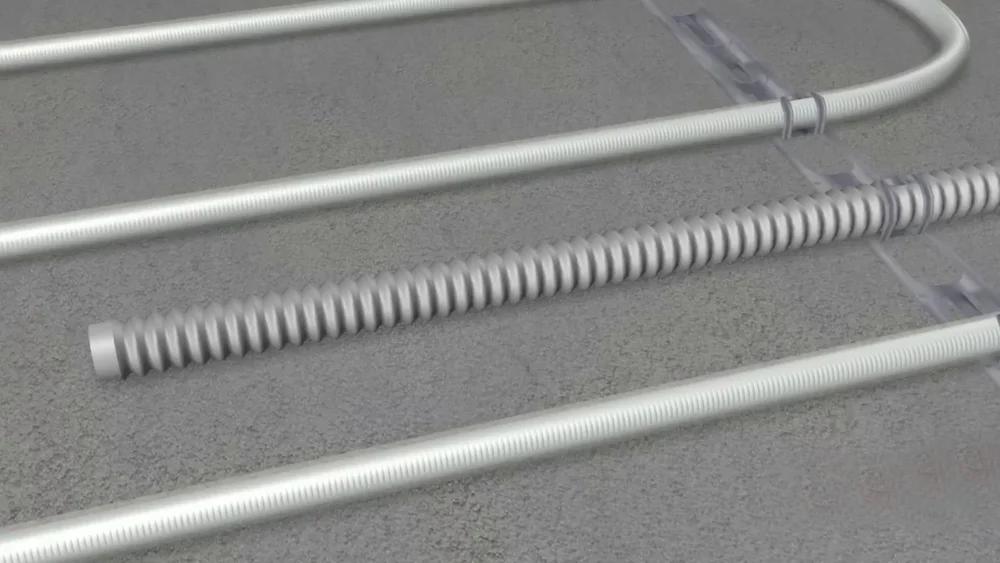

4. Закрепите все монтажные планки, а внутри них зафиксируйте кабель. Не перегибайте, не перекручивайте и не накладывайте его друг на друга.

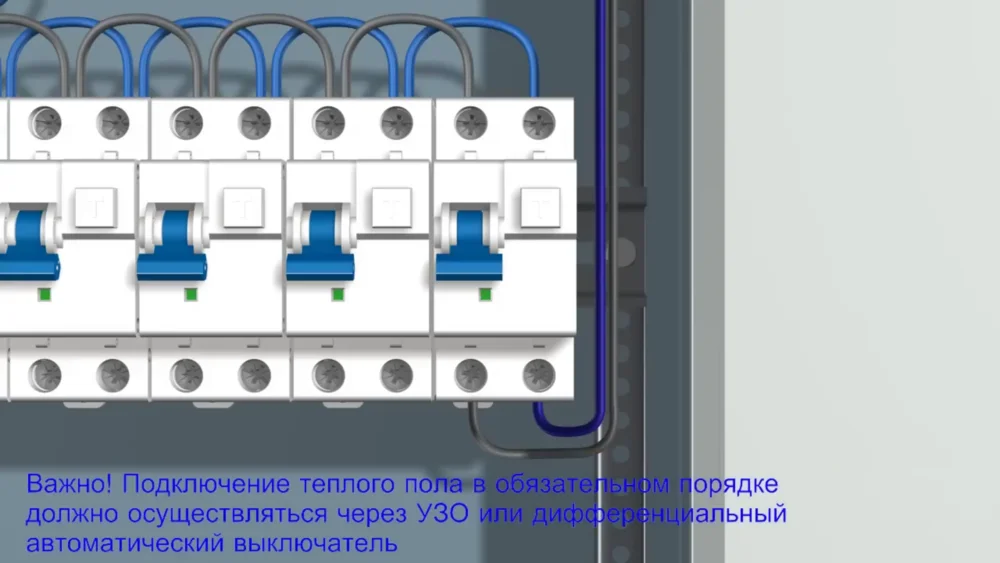

5. Произведите подключение терморегулятора.

6. Установите датчик температуры, подключите его и нагревательный кабель к терморегулятору. Датчик располагается между витками кабеля на одинаковом расстоянии от них.

7. Проверьте электрические соединения и напряжение во всех устройствах теплого пола мультиметром.

8. Наклейте демпферную ленту и залейте бетонную стяжку. Слой не должен превышать 5 см, иначе пол будет долго прогреваться, а расходы электроэнергии вырастут.

Правила укладки карбоновых стержней аналогичны. Единственный момент — расстояние между греющими элементами заложено заводом производителем.

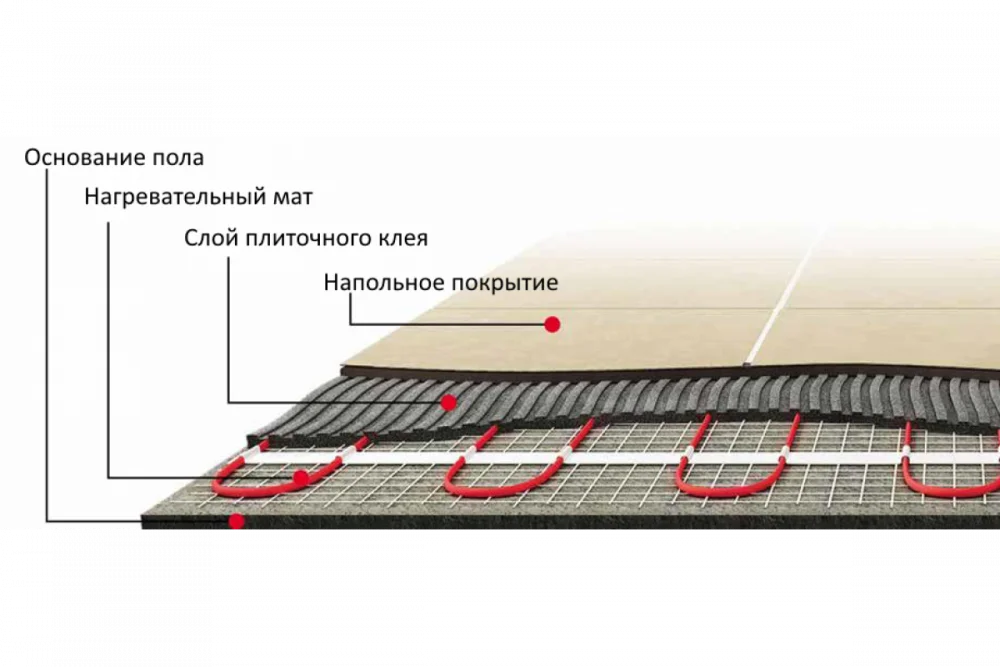

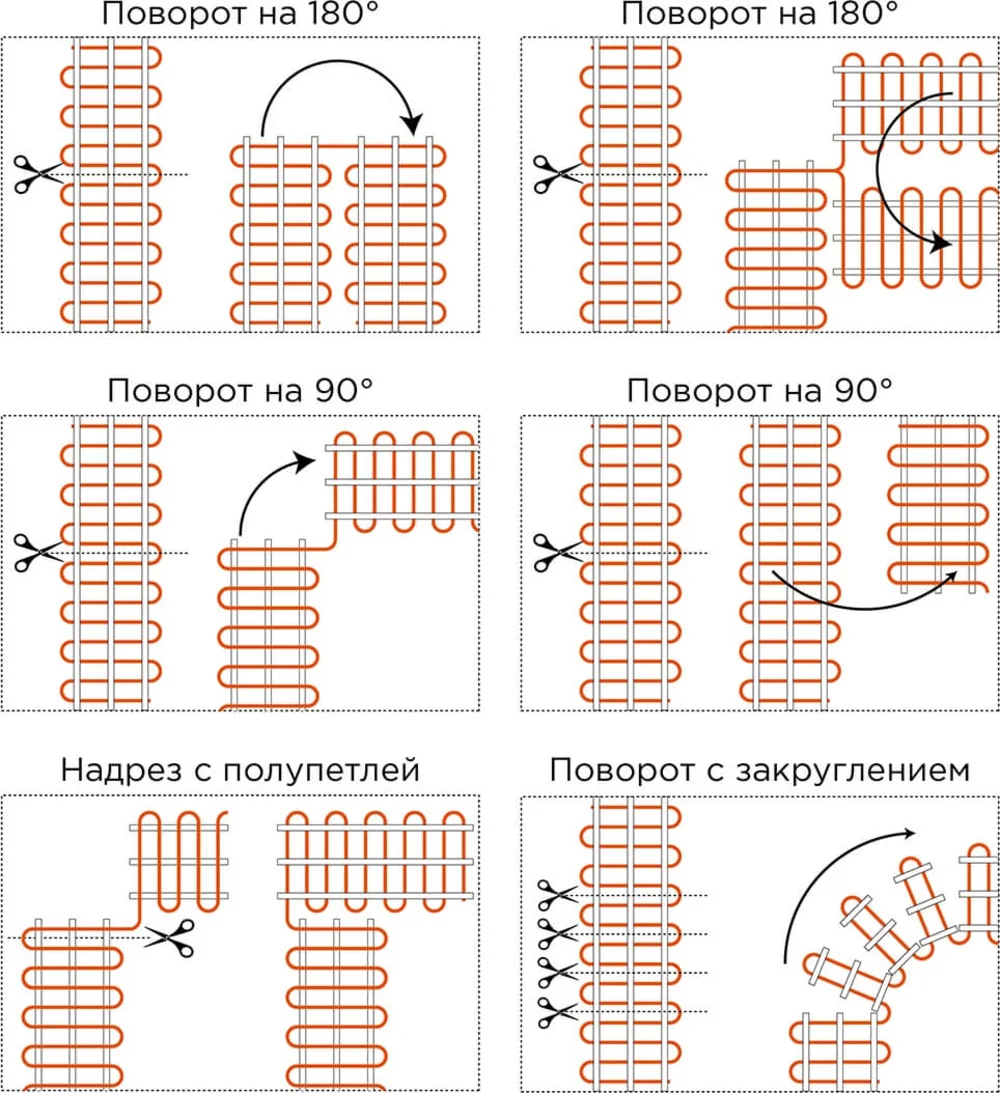

Кабель в нагревательном мате более тонкий, поэтому можно обойтись без стяжки, достаточно плиточного клея слоем 10 мм. Укладка теплоизоляции при таком способе не предусмотрена. Для более точного расположения на поверхности сетку мата можно подрезать.

Если вы выбрали для подогрева инфракрасную пленку, то легко выполнить монтаж теплого пола своими руками. Для этого понадобятся терморегулятор, комплект нагревательных элементов и рулонный отражающий утеплитель. При этом отражающая часть не должна быть выполнена из фольги, чтобы исключить замыкание.

Места соединения проводов и датчик температуры требуют дополнительного пространства, заранее проштробите посадочное место.

1. Расстелите утеплитель, стыки зафиксируйте скотчем.

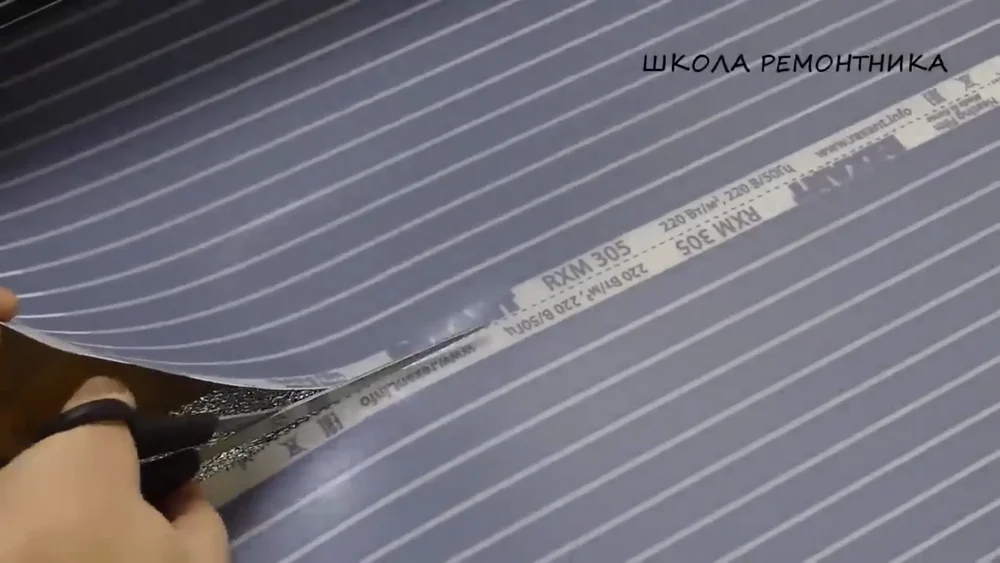

2. Разложите пленку медной полосой вниз. Разрежьте ее по линии и соедините отдельные куски проводами.

3. Разместите датчик температуры под пленкой.

4. Изолируйте оголенные участки проводов и края медной ленты.

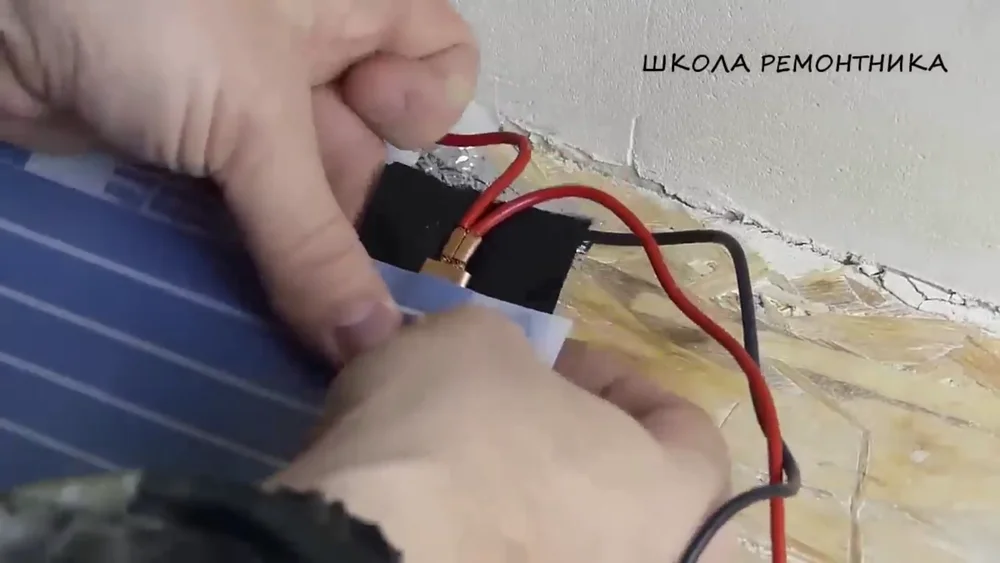

5. Подсоедините провода к термодатчику согласно схеме.

6. Сделайте напольное покрытие. Под ламинат можно подложить полиэтиленовую пленку. Она не допустит протечки воды и убережет нагревательный элемент от повреждения.

Из статьи вы узнали, как правильно делать теплый пол. Выберите подходящий способ. Если есть подключение к газу, монтируйте отопление с помощью водяного контура, так выгоднее. При выборе электрического варианта рассчитайте тепловую мощность и нагрузку на электросети. Отопление с помощью нагревательного мата или инфракрасной пленки не требует работ по бетонной стяжке.

Расчет теплого пола должен делать специалист, а с укладкой можно справиться самостоятельно. Необходимо точно следовать технологии и всем инструкциям. Поломка из-за некачественных материалов или ошибок при монтаже приведет к дорогостоящему ремонту. Если не уверены в своих силах, наймите профессионала.

Спланировать коммуникации и составить смету поможет программа Мой Дом 3D. Здесь можно проложить контуры водяного, кабельного и инфракрасного пола, добавить терморегуляторы, коллектор отопления расставить мебель и продумать остальной дизайн еще до начала монтажа.
