Проектирование кровли — задача, требующая тщательного планирования и точных расчетов. К счастью, сегодня существует множество инструментов, которые значительно упрощают этот процесс. В нашем обзоре мы собрали лучшие программы для проектирования крыши дома. Рассмотрим топ доступных решений для новичков и опытных инженеров-архитекторов.
Что выбирают эксперты
- простой интерфейс на русском языке
- шаблоны крыш разных типов конструкций
- возможность добавления мансардного этажа
- широкий выбор материалов для отделки дома
- нет функции расчетов стропильных конструкций
- специальные инструменты для создания скатов
- автоматические создание каркасной модели
- возможность точных расчетов узлов
- подходит только профессионалам
- официально не поставляется в Россию
- моделирование в 3D
- автоматическая генерация строительных чертежей
- формирование проектной документации по ГОСТ
- нет автоматического расчета стропил
- требует обучения
Простые программы для проектирования крыши
В этом разделе мы собрали удобные несложные инструменты для непрофессионалов. Такой софт позволяет наглядно оценить эстетику и функциональность, подобрать оптимальный вариант кровельных материалов. А если требуется уточнить параметры, значения можно самостоятельно рассчитать с помощью онлайн-калькуляторов (например kalk.pro или calcstroy.ru).

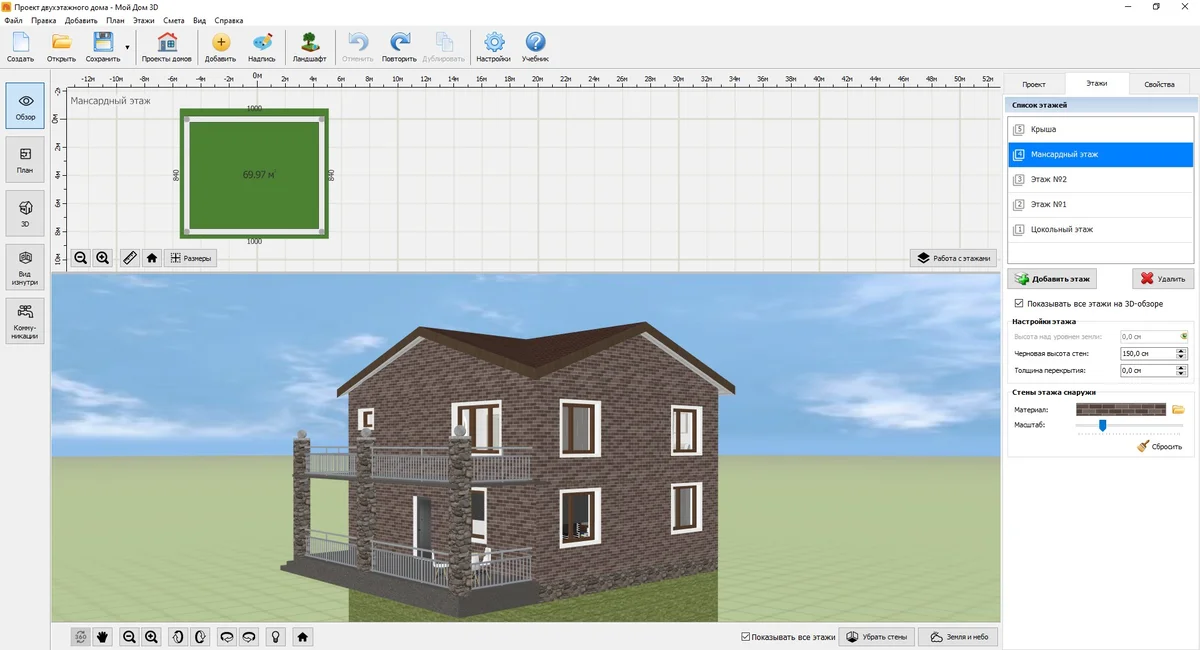

Мой Дом 3D

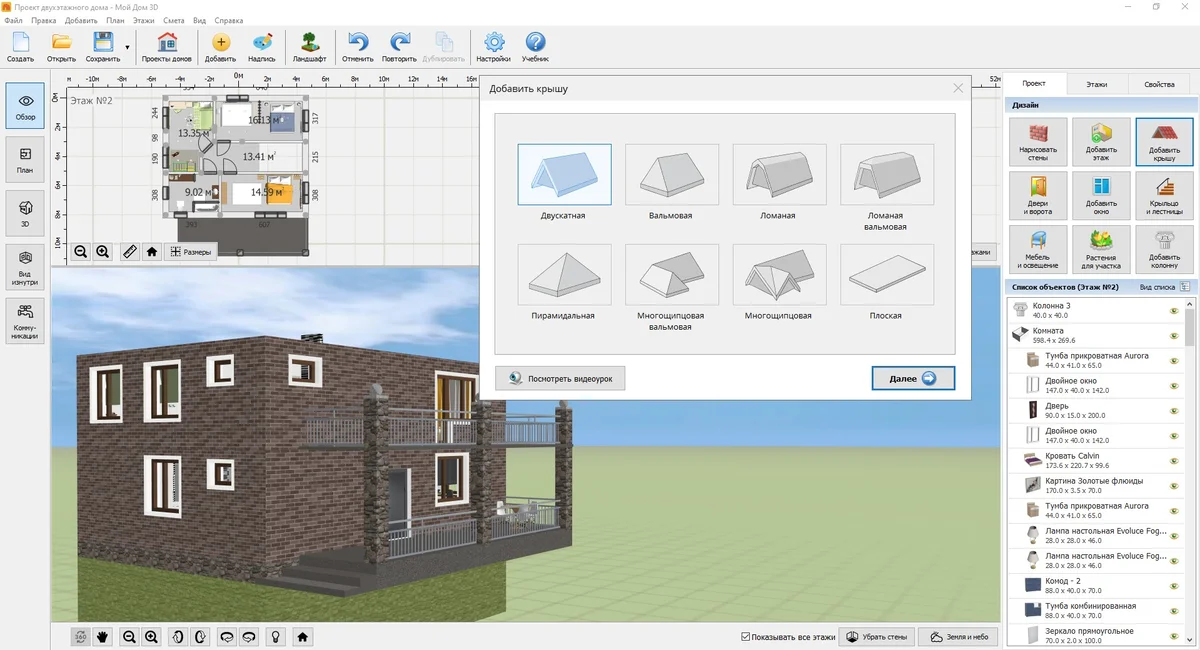

Оптимальное решение для тех, кто хочет спроектировать крышу для частного дома самостоятельно, — программа отличается удобным интерфейсом. С помощью Мой Дом 3D можно спланировать здание в несколько этажей, включая подвал, и добавить на него крышу. Предлагаются несколько шаблонов — у них можно настроить высоту конька, установить точки соединения элементов. Доступен выбор обустройства чердачного пространства — жилая мансарда или служебное помещение.
- кровля добавляется автоматически;
- в каталоге есть различные формы — плоская, двускатная или пирамидальная, вальмовая, ломаная, многощипцовая;
- позволяет выбирать материалы — металлочерепица, шифер, ондулин, металлический профнастил, загружать собственные текстуры;
- результат можно сохранить в виде изображения JPG или PNG, и как PDF-документ.
- нельзя создать схемы стропил.

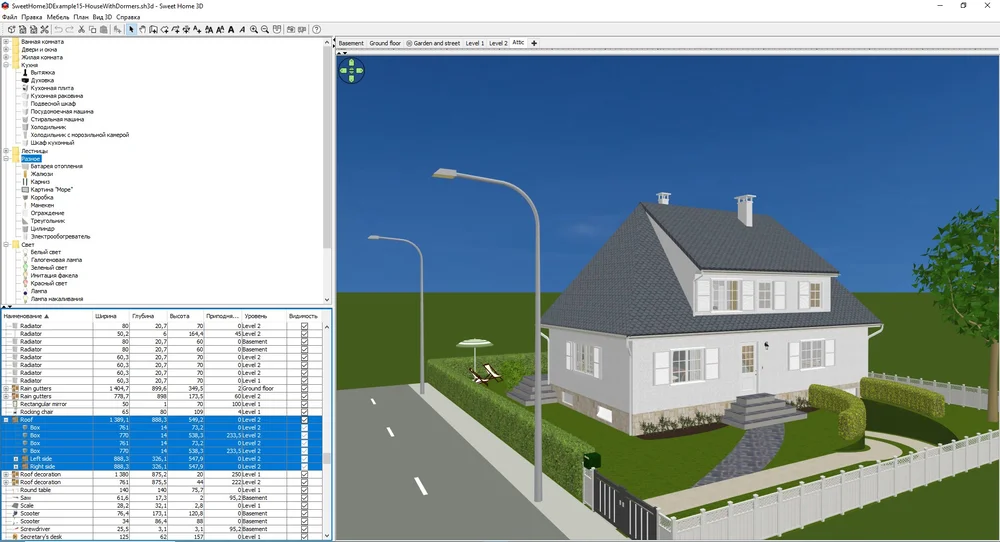

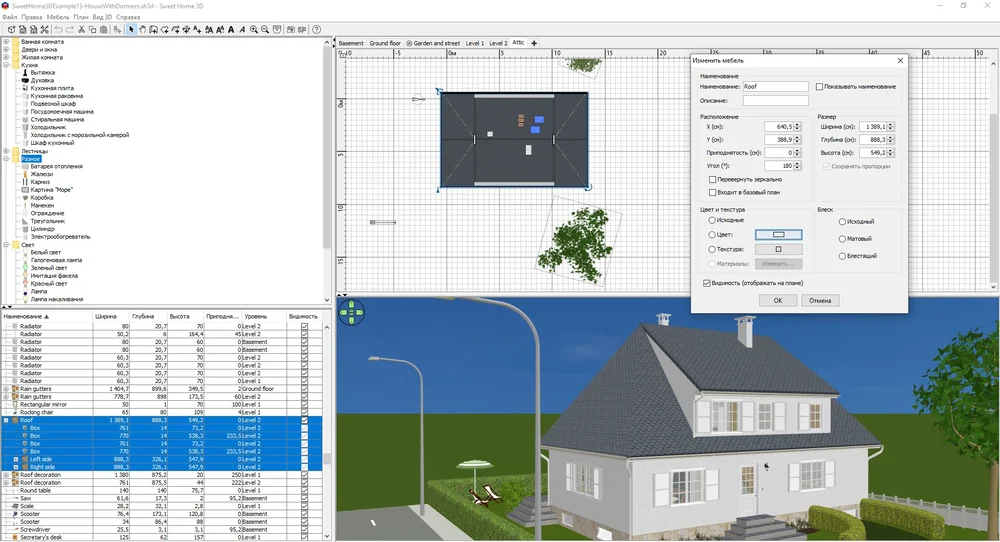

Sweet Home 3D
Хотя основное назначение софта — разработка интерьерных решений, его также можно использовать как программу проектирования крыши частного дома. Правда, в базовой версии библиотека 3D-объектов содержит только основные строительные элементы (окна, двери, лестницы) и предметы обстановки. Но пользователи могут самостоятельно создать простую двускатную кровлю из архитектурных форм или загрузить готовые модели с сайта производителя.
- ПО полностью бесплатное;
- работает на ПК с Windows, Linux, macOS и онлайн;
- доступен импорт дополнительных моделей.
- макеты крыш не подгоняются автоматически под форму и размеры здания;
- сложные алгоритмы для самостоятельного конструирования зданий.

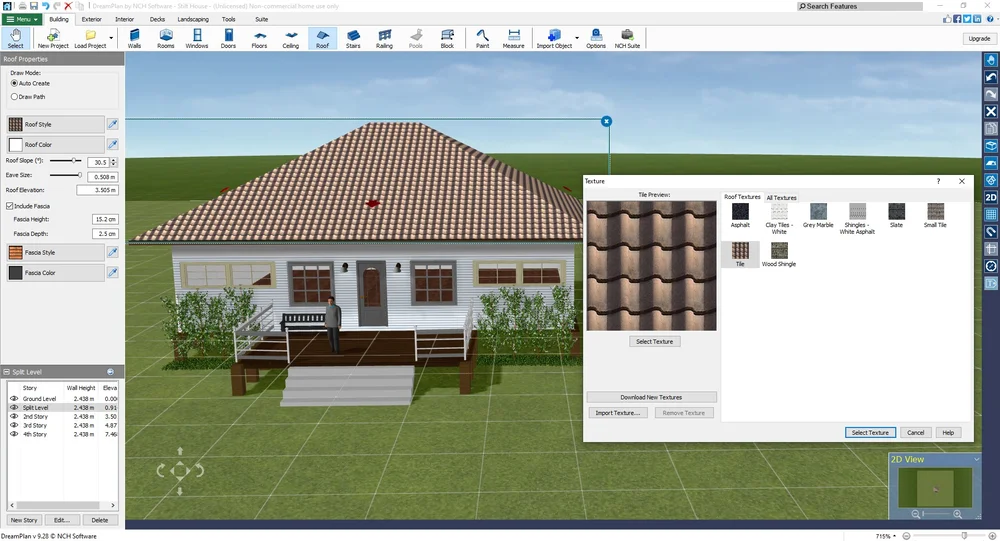

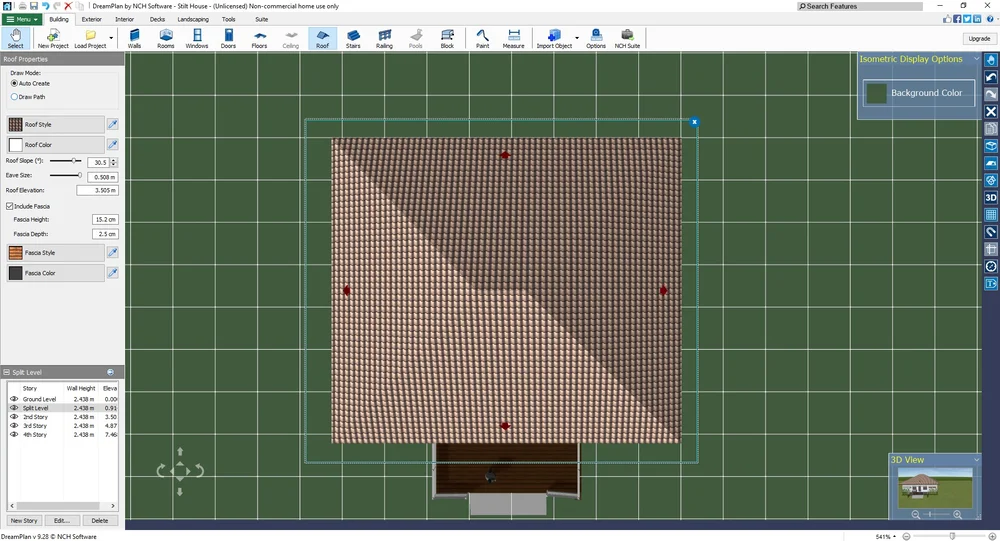

DreamPlan
Удобное приложение для визуализации дизайна интерьера и внешнего облика зданий. Двускатную или односкатную кровлю можно добавить автоматически или начертить вручную. Доступен выбор текстуры покрытия, цвета свесов и деревянных конструкций. Правда, как и в других любительских программах, расчет крыши в DreamPlan сделать не получится.
- есть бесплатная бессрочная демо-версия;
- можно импортировать объекты, созданные в приложениях для 3D-моделирования;
- большая библиотека предметов;
- проект можно сохранить для просмотра в браузере как HTML-страницу.
- интерфейс не русифицирован;
- нет режима одновременного просмотра 2D и 3D;
- нет экспорта в PDF.
Виды крыш для дома
Рекомендую к прочтению

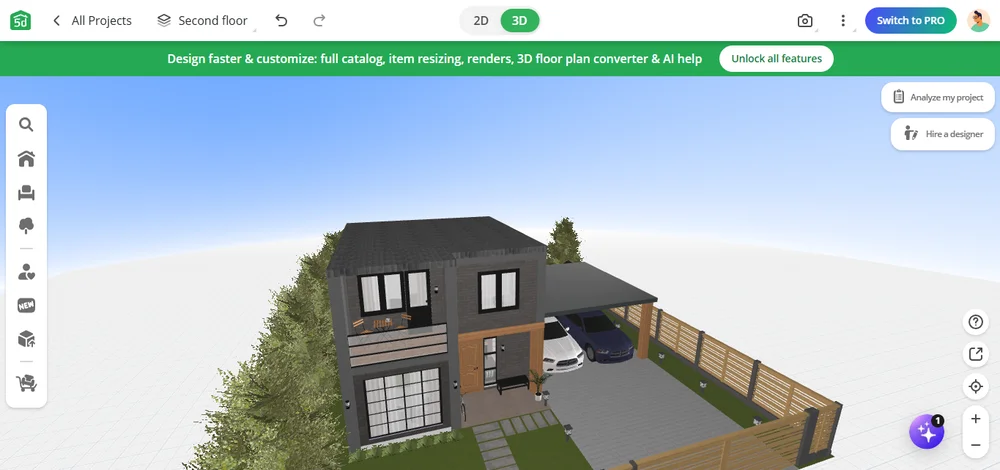

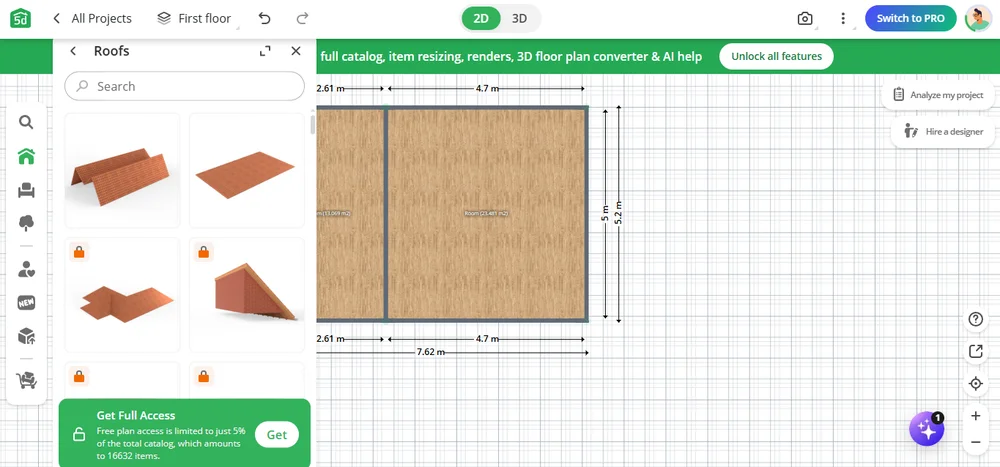

Planner 5D
Приложение для проектирования интерьеров и придомовых территорий позволяет в несколько простых шагов создать макет. В каталоге содержатся стандартные двускатные и вальмовые крыши, а также модели со сложной конструкцией. Доступен хороший набор текстур.
- можно установить на компьютеры с Windows и macOS, смартфоны и планшеты Android и iOS;
- позволяет импортировать свои 3D-модели;
- есть AI-ассистент для помощи в проектировании и инструмент «Smart Wizard» для автодизайна.
- много ограничений в триал-версии — доступно только 5% объектов из каталога;
- без подписки экспорт возможен только в SD;
- нет авто-адаптации кровли под размер дома.

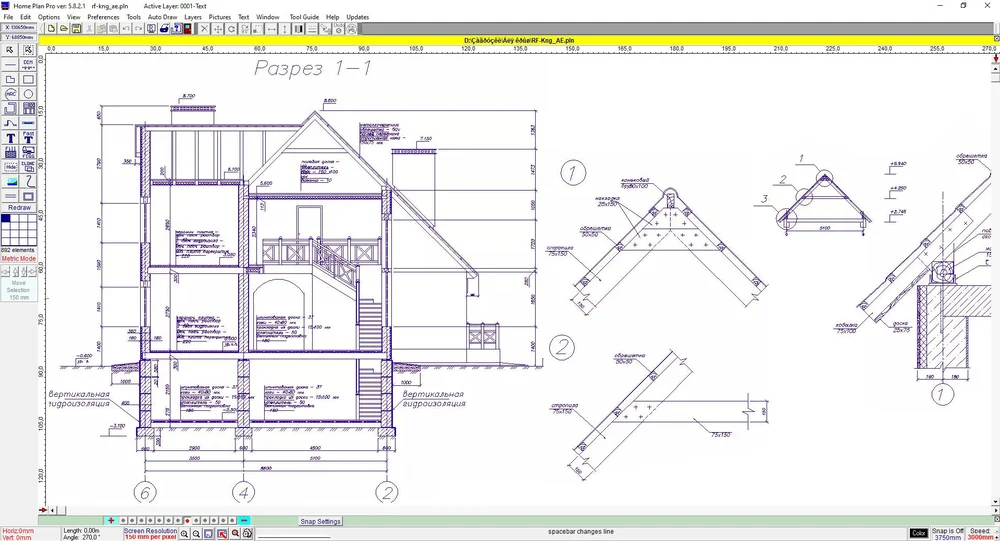

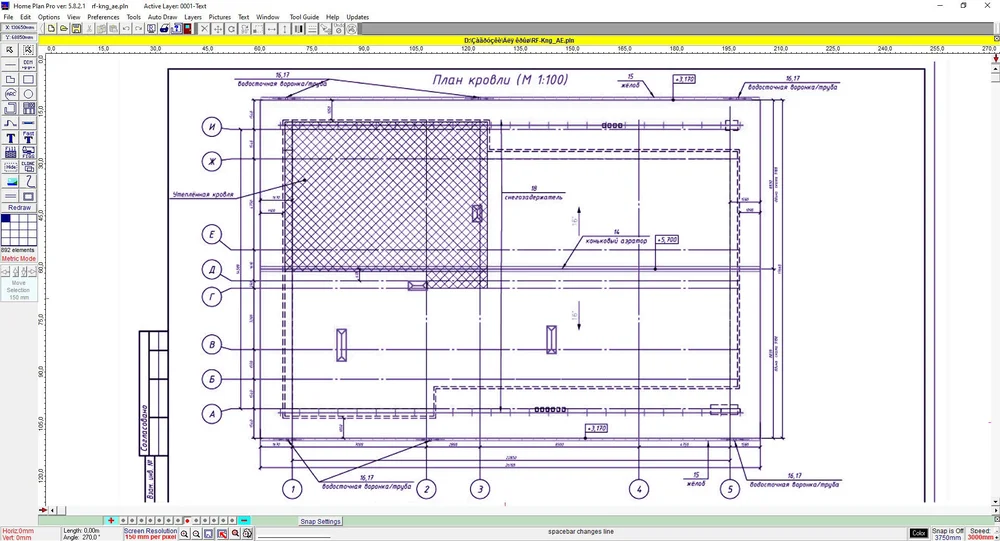

Home Plan Pro
Одна из старейших компьютерных программ для черчения. Позволяет выполнить детальную планировку крыши и проработать схемы узлов. Но создать 3D-модель не получится — функция трехмерного проектирования отсутствует. Также нельзя рассчитать параметры крыши (площадь, нагрузки на основные узлы и др.) в приложении — вычисления придется делать с помощью сторонних инструментов.
- низкие системные требования — можно установить на самые маломощные ПК, поддерживает устаревшие версии Windows;
- позволяет спроектировать произвольную форму;
- есть встроенный конвертер для импорта чертежей в DWG-формате;
- можно экспортировать проекты в PDF.
- неудобный англоязычный интерфейс;
- нет автоматизированных функций;
- при открытии чертежей, выполненных в современных CAD-программах, возможны сбои.
Виды кровли
Рекомендую к прочтению
Профессиональные программы
для расчета крыши и кровли дома
Софт, собранный в этом разделе, подойдет пользователям, владеющим навыками инженерного черчения. С помощью этих программ для проекта крыши можно не только создать детализированную 3D-модель, но и рассчитать все ключевые параметры: от нагрузок на несущие элементы до точного количества материалов.

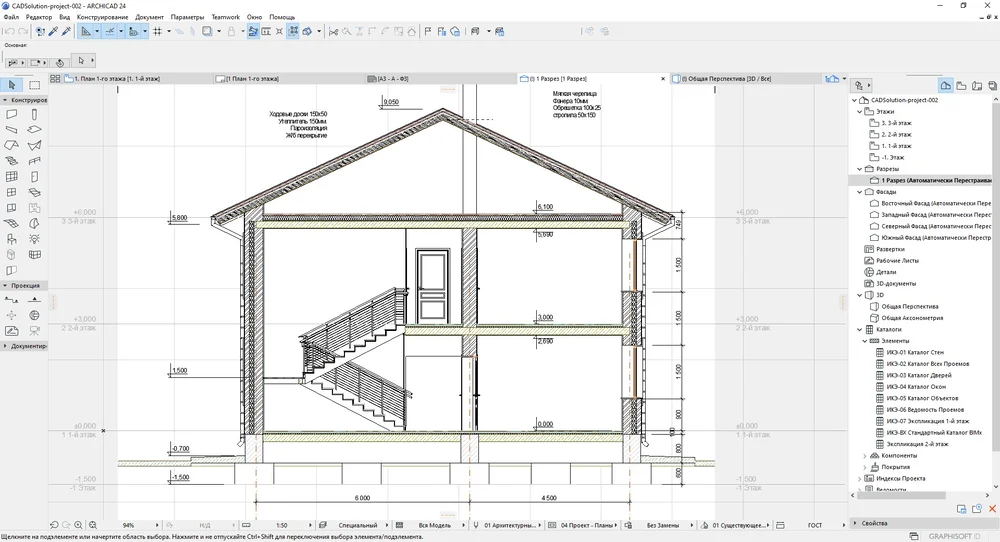

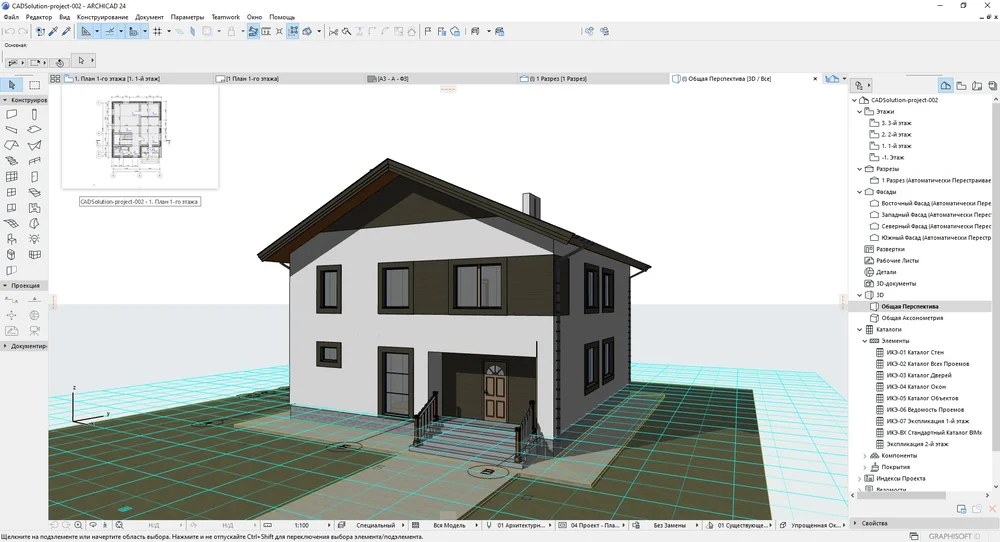

ArchiCAD
В ArchiCAD работу инженера-архитектора упрощают автоматизированные функции. Софт позволяет создавать сложные скаты по заданным параметрам и визуализировать их в 3D. Также предусмотрено добавление аксессуаров — водостоков, ограждения и других функциональных элементов.
- оснащен библиотекой типовых узлов и блоков;
- предусмотрены специальные инструменты для моделирования куполообразных и многоуровневых форм;
- синхронизируется с сервером BIMcloud — можно организовать дистанционную командную работу;
- есть калькулятор для расчета нагрузок.
- компания Graphisoft прекратила поставки ПО в Россию — официально скачать софт не получится;
- нет адаптации конструкции при изменении стен — придется заново вводить данные и перестраивать;
- при моделировании сложных форм необходимо добавлять дополнительные скаты вручную и рассчитывать их параметры самостоятельно.

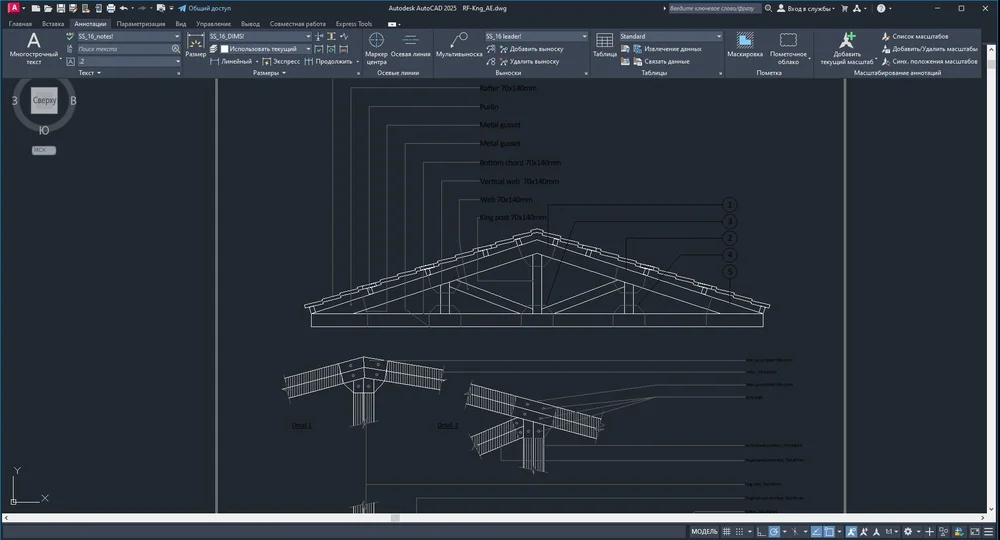

AutoCAD
Программа для проектирования кровли подойдет для решения любых инженерных задач. В ней можно проектировать нестандартные формы. Большинство операций автоматизированы. Достаточно задать начальную точку на внешней стороне стены и обвести периметр, ввести в диалоговое окно угол наклона скатов, указать материал и настроить толщину покрытия. Можно рассчитывать нагрузки на узлы и на всю конструкцию.
- инструменты для 3D-моделирования сложных кровельных конструкций («Линии», «Полилинии», «Выдавливание» и др.);
- есть функция «Привязка объектов» и «Пересечение» («Intersect») для устранения неточностей на стыках элементов;
- автоматическая генерация рабочих чертежей всего проекта и отдельных узлов;
- оснащена мощным движком для ускоренного рендеринга в 3D.
- Autodesk не продает софт в РФ;
- не подходит для слабых ПК — для рендеринга необходимо минимум 16 ГБ ОЗУ, мощный графический процессор.

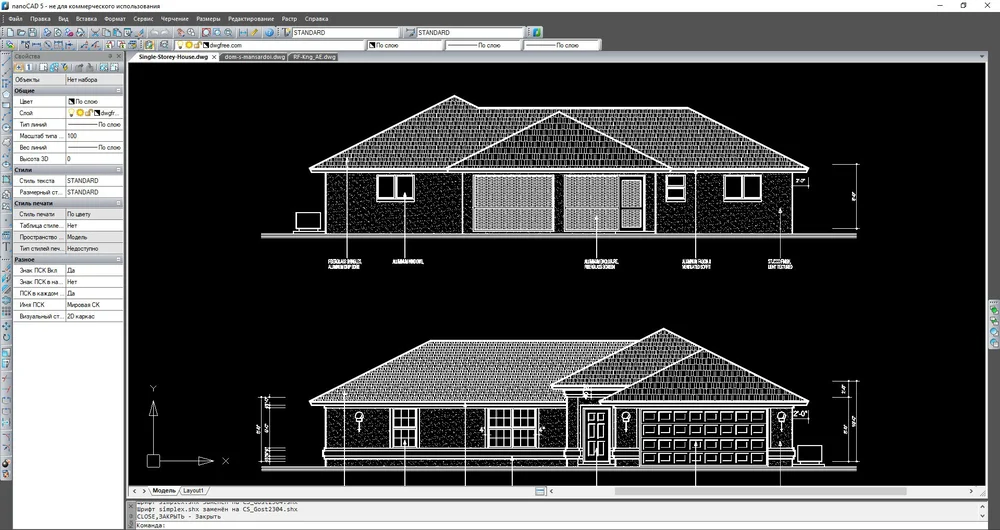

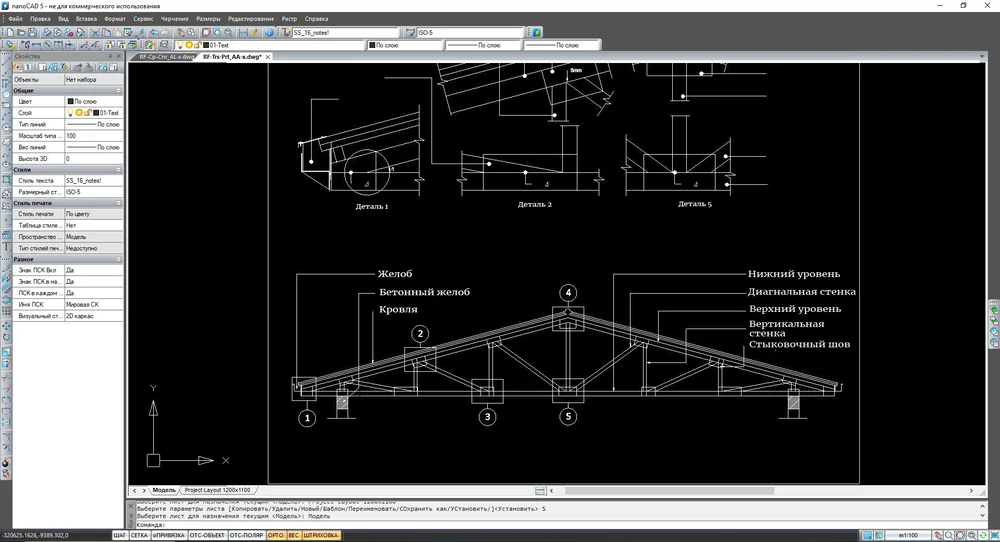

NanoCAD
Отечественная CAD-система, которую можно использовать как программу для расчета кровли. Позволяет создавать стандартные чертежи и 3D-модели. Можно работать со слоями, применять различные виды линий и штриховки. Есть возможность задавать точные размеры, регулировать наклон крыши и другие параметры.
- бесплатная полная версия доступна для домашнего использования;
- базовый функционал можно расширять за счет загрузки дополнительных модулей (автоматизации создания проектных документов и др.);
- не требует мощного ПК, есть версии для 32-разрядной ОС.
- менее эффективный, по сравнению с зарубежными аналогами, движок рендеринга;
- неудобные алгоритмы 3D-проектирования в базовой комплектации;
- возможны проблемы совместимости при загрузке DWG-проектов, созданных в ArchiCAD и AutoCAD.

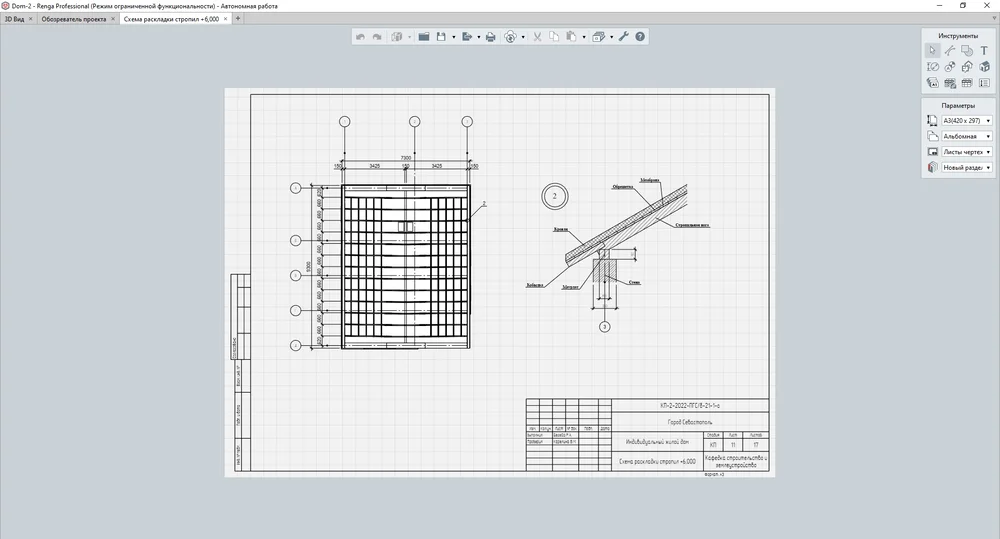

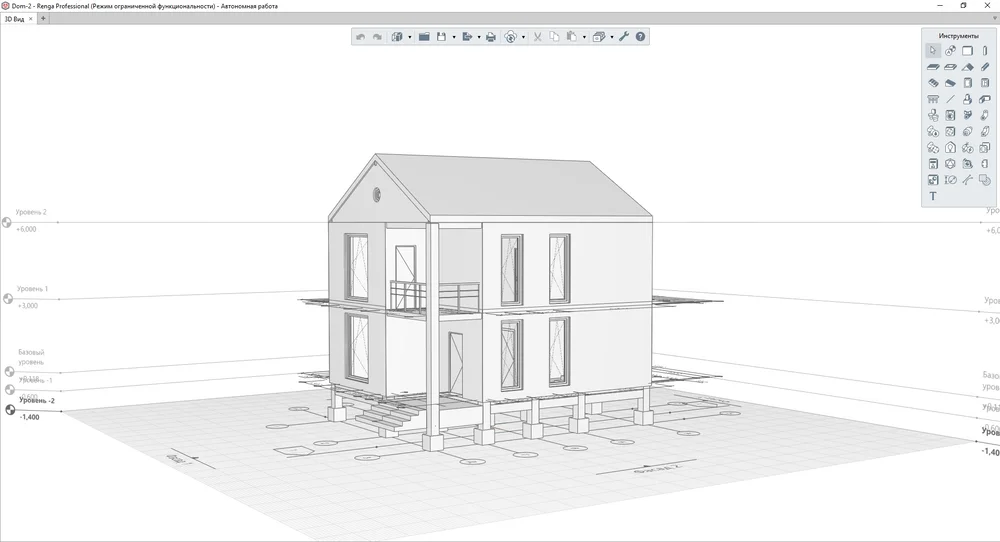

Renga
Российская BIM-система, предназначенная для комплексного проектирования зданий. В отличие от традиционных CAD-программ, Renga ориентирована на создание информационной модели объекта — учитывается не только геометрия, но и все связанные данные, например характеристики материалов. Вы можете выбрать тип конструкции (скатная, плоская, вальмовая и т. д.), задать ее основные параметры. Все элементы — стропила, балки, обрешетка, кровельное покрытие — автоматически генерируются и отображаются в 3D.
- доступна бесплатная Home-версия;
- обучиться работать можно с базовыми навыками моделирования;
- все необходимые чертежи (планы, разрезы, фасады), спецификации и ведомости материалов генерируются в авторежиме на основе 3D-модели.
- рассчитана в основном на стандартные задачи — создание нетиповых форм затруднено по сравнению с универсальными CAD-системами;
- нельзя создавать собственные текстуры.

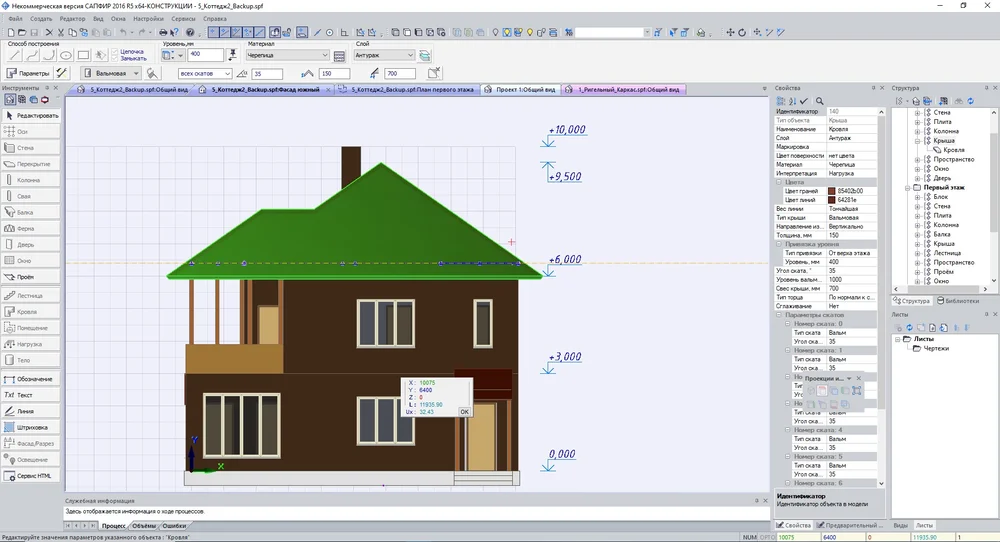

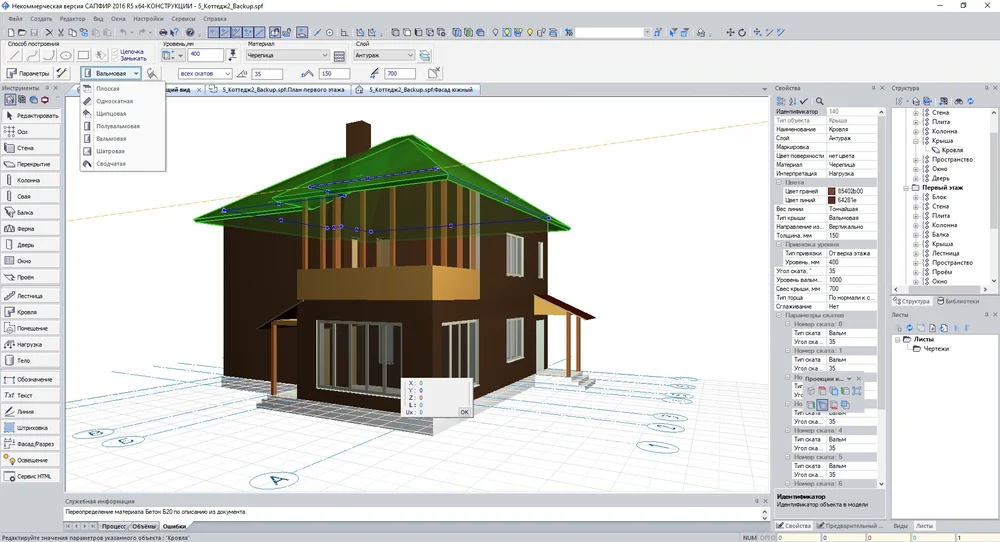

ЛИРА-САПР 2016
Российская программа для расчета крыши дома позволяет чертить планы и разрезы, создавать 3D-макеты, проводить анализ прочности, устойчивости и жесткости конструкций. Предусмотрена проверка на переносимость нагрузок. С помощью различных модулей, входящих в программный комплекс, можно рассчитывать прогибы и подбирать оптимальные диаметры сечений несущих элементов, материалы для устройства кровли дома.
- используется высокоточный расчетный алгоритм (метод конечных элементов);
- позволяет сразу при моделировании учитывать материалы — дерево, металл;
- можно создавать отдельные узлы и рассчитывать их прочность.
- для расчетов стропильной системы требуется знание строительной механики;
- функционал бесплатной некоммерческой версии ограничен — установлен лимит на количество узлов и элементов, можно рассчитывать только стандартные типы нагрузок.
Резюмируем
Для создания проекта с точными расчетами необходим профессиональный софт, такой как AutoCAD или Renga. Но для работы с подобным ПО требуются навыки архитектурно-строительного моделирования. Для новичков лучшим выбором будет Мой Дом 3D. Это приложение с простым интерфейсом позволяет быстро создать план и 3D-макет дома, продумать обустройство подкровельного пространства, дизайн фасадов и интерьеров.
