Работа инженерных сетей загородного дома невозможна без электроснабжения. Помимо бытовых розеток и освещения, электропитание требуется отопительным котлам, водопроводным насосам, канализационной станции и многому другому. Поэтому от грамотно запроектированной и безупречно смонтированной электросети зависит комфорт и безопасность проживания за городом.
Разводка электрики в частном доме в идеале должна быть продумана еще до начала строительства. Попробуем разобраться, можно ли сделать проект и выполнить электротехнические работы самостоятельно.
- расставьте на плане бытовую технику,
- выберите осветительные приборы из каталога,
- расположите розетки и выключатели,
- начертите силовые трассы,
- составьте смету на работы.
Попробуй!
Проводка в частном доме: основные элементы
и особенности их подбора
Электрика — самая сложная и ответственная инженерная система дома. Полноценный проект включает в себя:
- расчет необходимой мощности с подбором сечения проводов;
- расчет молниезащиты и заземления;
- схему подключения к наружным силовым сетям;
- схему расположения силового оборудования и разводки сети;
- сметную документацию на материалы и работы.
Выполнение расчетов лучше доверить профессионалам — специалистам, имеющим лицензию на проектирование электросетей. А вот нарисовать схему размещения бытовых приборов, светильников и оконечных устройств вполне можно самостоятельно.
Электрическая сеть загородного коттеджа состоит из следующих компонентов:
1. Вводной электрический щиток — отправная точка электрической разводки. В щит подключается вводной (питающий) кабель. Далее происходит перераспределение нагрузки по потребителям электроэнергии — осветительной сети, розеточным группам, отдельным и климатическим приборам. Обычно в состав щита входят:
- Вводной автомат — устанавливается на магистральном кабеле для отключения коттеджа от электроснабжения. Автомат также обеспечивает безопасность электросети, отключая питание при перегрузке или коротком замыкании.
- Прибор учета электрической энергии (счетчик), подсчитывающий количество потребленного ресурса.
- Устройства защитного отключения (УЗО), которые отключают питание при возникновении «тока утечки», например при случайном контакте человека с открытой проводкой или пробое изоляции.
- Устройство защитное многофункциональное (УЗМ) — оборудование, которое защищает всю бытовую технику в доме от скачков напряжения.
- Шины — планки с отверстиями, объединяющие в одну группу нулевые и заземляющие проводники.
- Электрические автоматы — аппараты, которые позволяют отключать группы потребителей вручную, а также автоматически срабатывающие при перегрузке сети или замыкании.
2. Электрические кабели:
- Вводной кабель — соединяет ЛЭП и электрический домовой щит. Тип вводного кабеля зависит от способа прокладки. При воздушном типе используют марку ВВГ (с изоляцией каждой жилы из поливинилхлорида и общей оболочки также из ПВХ). Для подземной прокладки применяют бронированные марки с алюминиевой (АВБбШв) или медной (ВБбШв) жилой. Сечение провода зависит от подключаемой мощности. Максимальная мощность для частных загородных объектов составляет 15 кВт. При подключении медью и подземном способе прокладки кабеля сечение жил будет равно 10 кв. мм.
- Кабели электроразводки. Наиболее распространенная марка для внутридомовой разводки — ВВГ. Также применяются его модификации: ВВГнг (кабель, не распространяющий горение), ВВГнг-LS (с пониженным дымовыделением), ВВГнг-FRLS (с дополнительной термической обмоткой).
По конструкции кабеля различают провода сплошного сечения с одной жилой и более гибкий многожильный вариант. Для подключения электроприборов используется медный провод ПВС.

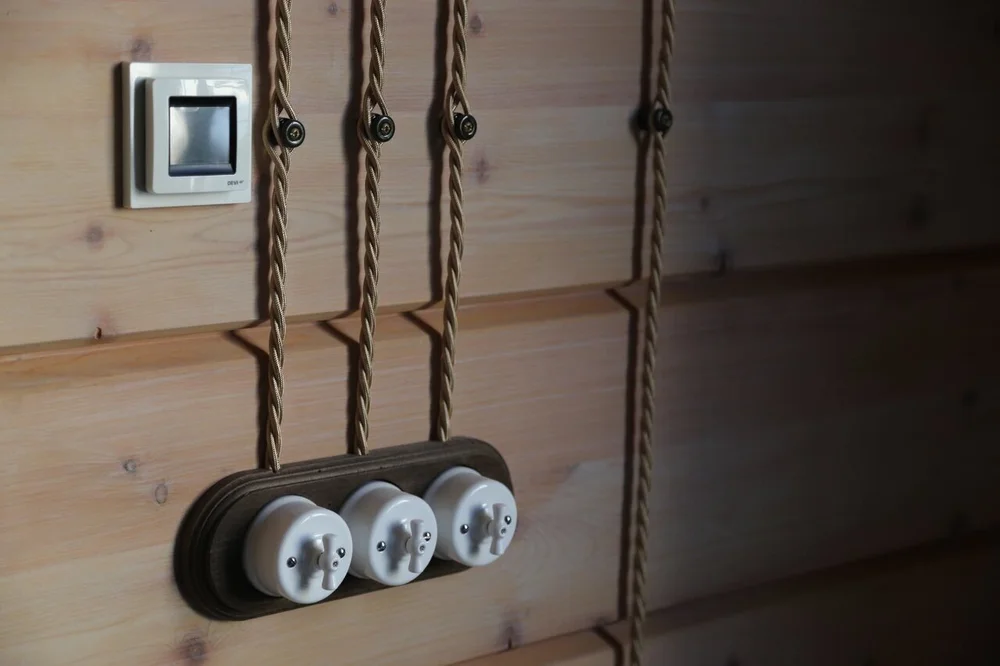

3. Оконечные устройства — выключатели и розетки. Модель устройства зависит от способа прокладки проводов. В коттеджах из кирпича и газобетона используют скрытый тип прокладки — в штробах с последующей заделкой раствором. В деревянных коттеджах провода обычно прокладывают открыто. Соответственно, выключатели и розетки бывают для скрытой и открытой (наружной) проводки.
4. «Умные» устройства, которые подключаются к Wi-Fi и управляются голосовым ассистентом. Основное преимущество таких устройств — возможность удаленного управления. Это очень удобно, т. к. дает возможность дистанционно обесточить электроприборы, которые забыли выключить.
Проектирование электропроводки
Загородный дом для постоянного проживания — сооружение с высоким уровнем комфорта. Обеспечивают его десятки бытовых приборов: кондиционеры и специфическое климатическое оборудование — рекуператоры и бризеры, стиральная и сушильная машина — этот список можно продолжать бесконечно.

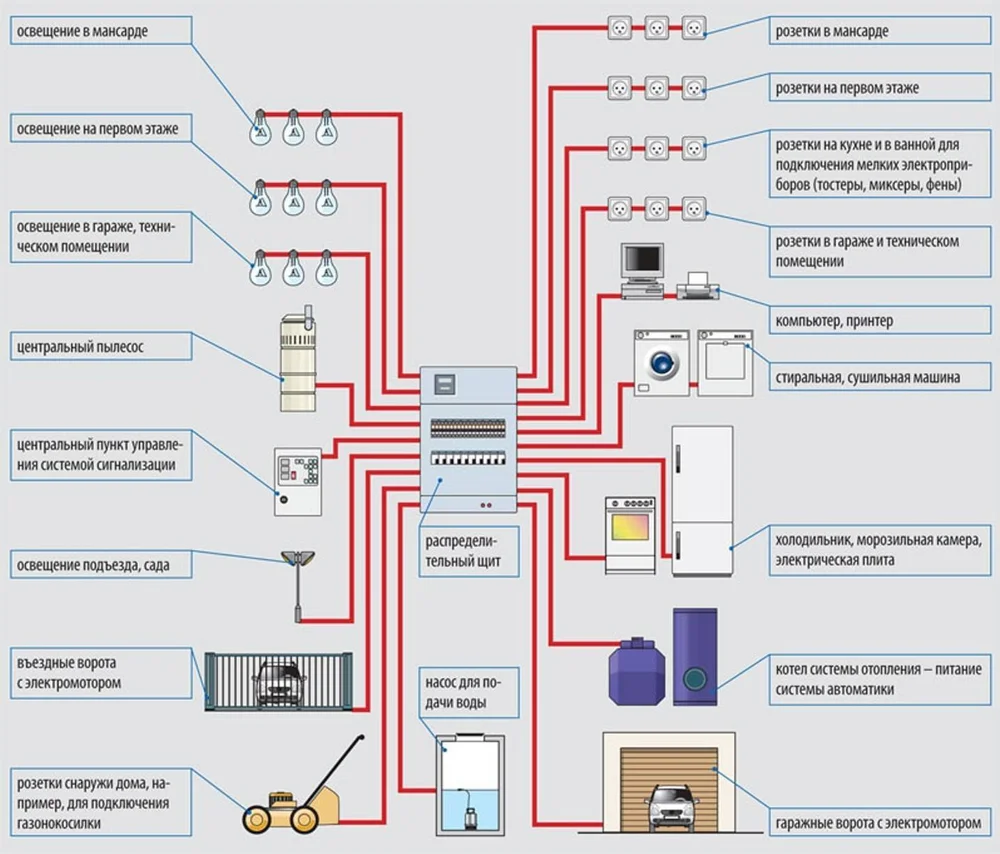

Электрощит при таком количестве приборов является сложнейшей системой. В некоторых случаях его наполнение может достигать нескольких десятков модулей. И чтобы ничего не забыть, важно заранее разработать проект электрики или составить схему монтажа электропроводки в частном доме, на которой будут наглядно показаны все потребители и способы их подключения.
Схему электропроводки удобно прорисовывать на поэтажном плане. Используем для этого Мой Дом 3D. На плане уже расставлено тепловое оборудование, мебель, крупная бытовая техника и осветительные приборы.
Сначала посчитаем необходимое количество розеток по числу электроприборов. Рекомендуется также предусмотреть дополнительные модули на случай перестановки мебели.
Ванная комната
1. Приборы постоянного включения:
- котел;
- водонагреватель;
- стиральная машина;
- сушильная машина.
2. Модуль на 3 розетки в зоне умывальника и зеркала (для электробритвы, ирригатора и бьюти-гаджетов — фена, плойки, электрозеркала и пр.).
Кухня-гостиная
1. Приборы постоянного включения:
- кондиционер;
- холодильник;
- электроплита;
- духовой шкаф;
- встроенная СВЧ-печь;
- посудомоечная машина;
- вытяжка;
- измельчитель бытовых отходов.
2. Модули:
- на 4 поста над рабочей кухонной зоной (для электрочайника, тостера, миксера, комбайна, кофемашины и пр.);
- на 4 поста в ТВ-зоне (для телевизора, игровой приставки, аудиосистемы, ресивера, плеера);
- на 2 поста в зоне отдыха у дивана (для телефона, ноутбука).
Спальня
1. Приборы постоянного включения: кондиционер.
2. Модули:
- на 2 поста у прикроватных тумб (для подключения зарядных устройств, светильников);
- на 4 поста в зоне рабочего стола (для компьютера, принтера, лампы, телефона);
- на 2 поста в ТВ-зоне (телевизор и медиацентр).
Прихожая
1. Вводной электрощит.
2. Модули:
- на 2 поста (для пылесоса, плюс одна резервная розетка);
- на 1 пост (для Wi-Fi роутера).
Наносим розетки на план, используя режим «Коммуникации».

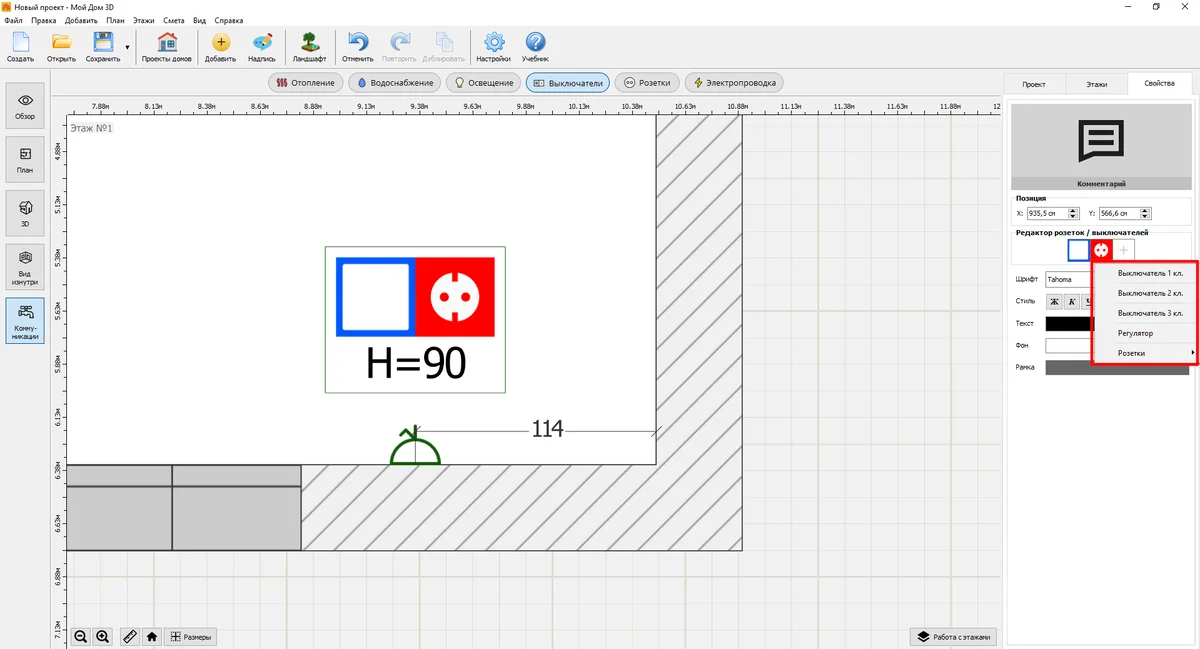

В программе для проектирования электрики можно выбирать различные модели из каталога, изменять дизайн и цвет рамки и корпуса, добавлять комментарии и надписи.
Также есть удобный редактор, который позволяет комплектовать различные типы устройств в одной рамке, сочетая стандартные силовые розетки со слаботочными, USB, телефонными, а также выключателями.

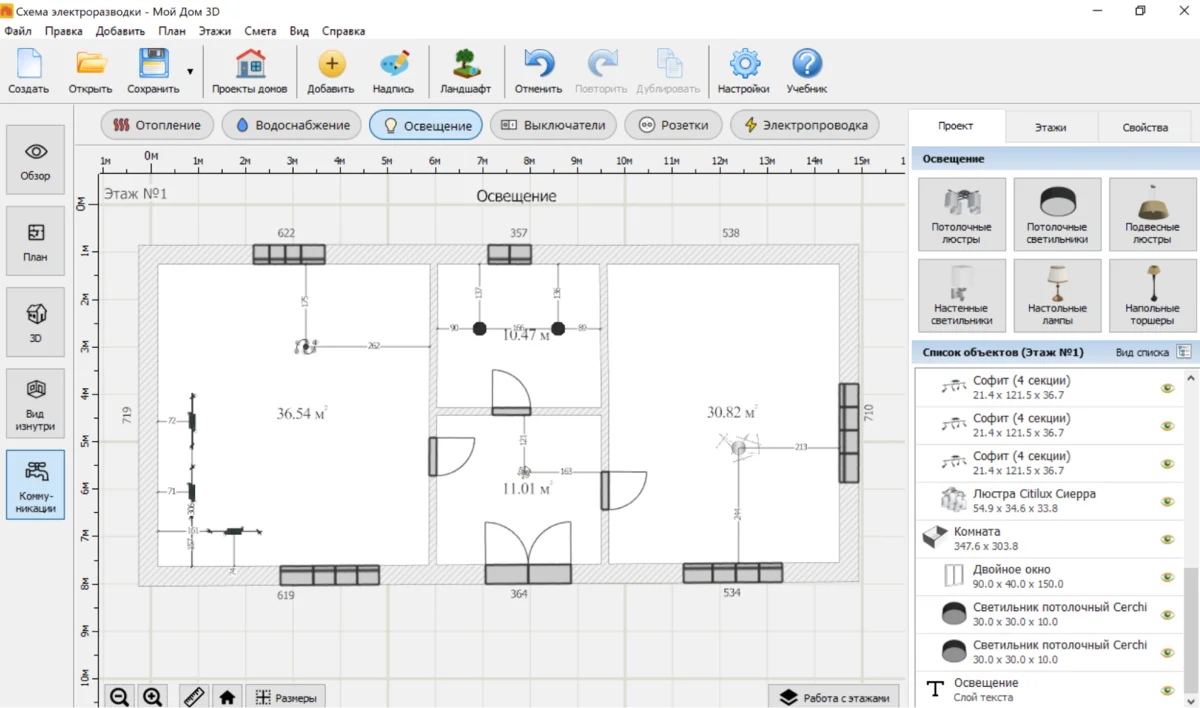

Добавляем на наш поэтажный план осветительные приборы и выключатели. При входе предусматриваем мастер-выключатель, который позволит погасить свет сразу во всех помещениях.

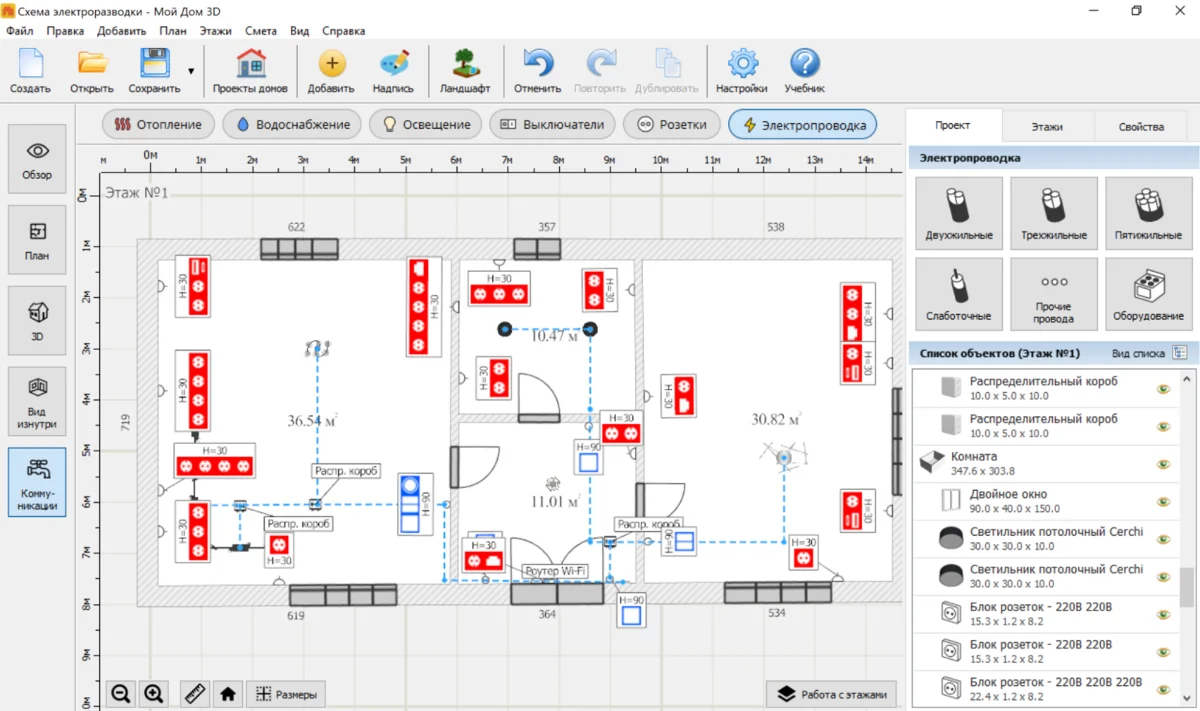

Чертим проводку в частном доме. Нажмем «Электропроводка» в режиме коммуникаций и выберем тип кабеля:
- Для освещения предусматриваем двухжильный кабель сечением 2х1,5 кв. мм. В местах разветвления проводов устанавливаем распределительные коробки.
- Для розеток используем трехжильный кабель 3х2,5 кв. мм.
- Для подключения оборудования — бойлера, котла, кондиционеров, духового шкафа — применяем тип кабеля в соответствии с инструкцией прибора.
Схему электроснабжения и разводки желательно сохранить — она может пригодиться. Если через пару лет потребуется просверлить отверстие в стене, не придется «прозванивать» кабели.
Проектируем электрощит. Для этого объединим потребителей в группы. На отдельные автоматы выведем линии для подключения ответственных и наиболее нагруженных приборов: котла, водонагревателя, кондиционера, электроплиты и стиральной машины. Для розеточных групп и освещения каждого помещения также предусматриваем отдельные автоматы. Подключение оборудования и приборов, находящихся в контакте с водой (посудомоечная и стиральная машины, бойлер, котел), выполняем через УЗО.

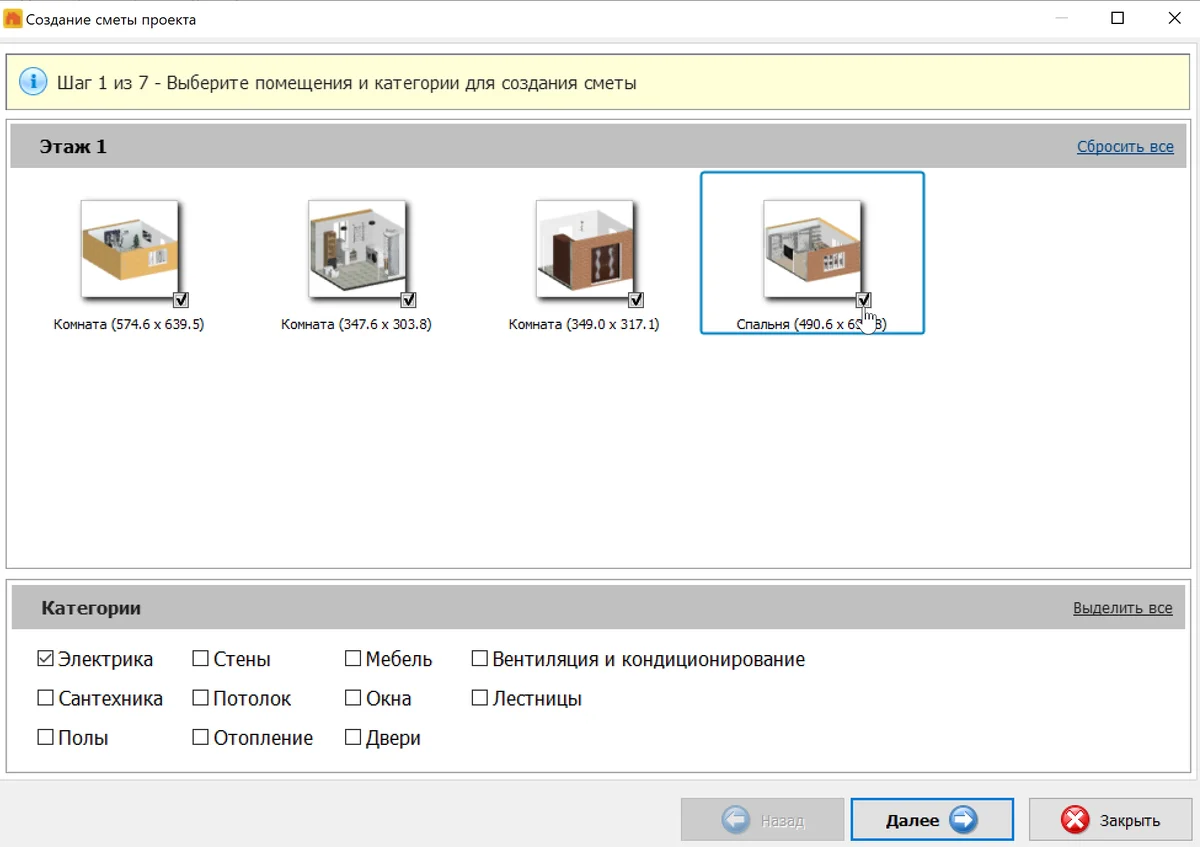

В программе предусмотрена возможность создания смет на отдельные виды работ. Выбираем категорию «Электрика» и отмечаем нужные помещения.

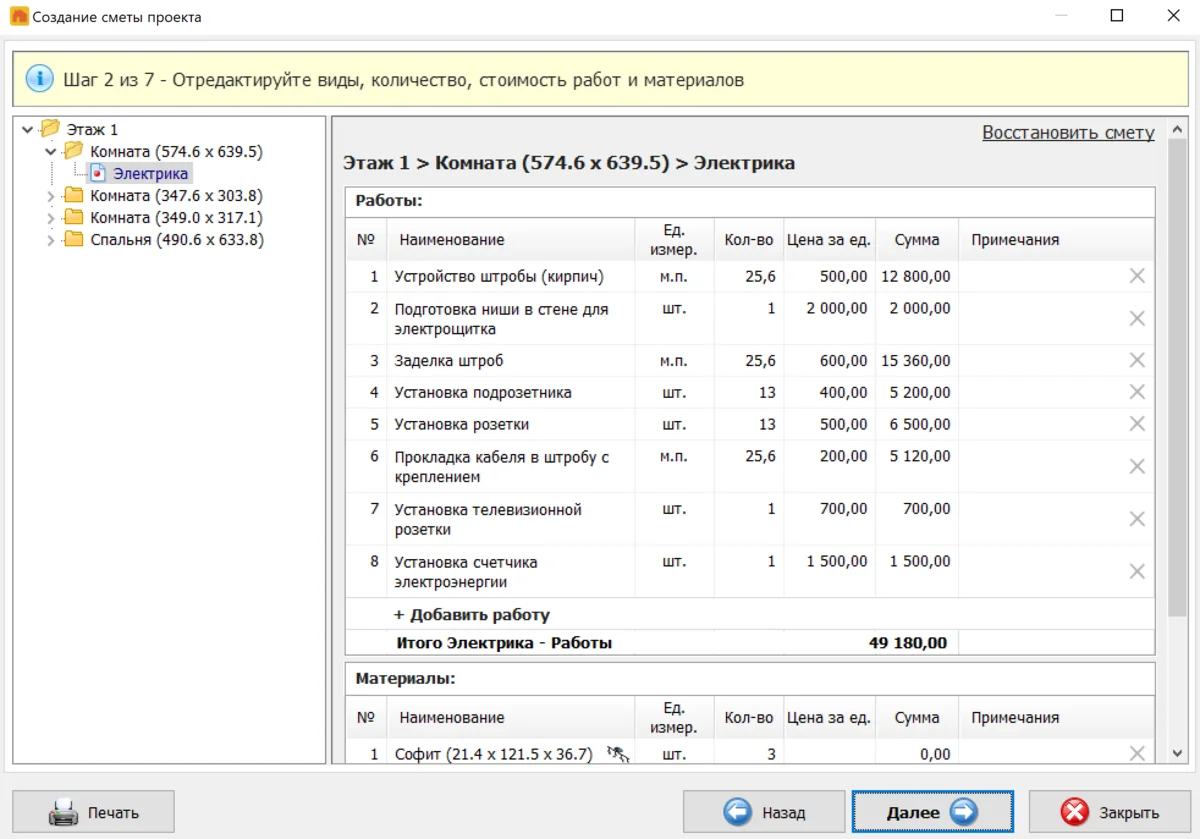

Стоимости работ и материалов в смете можно редактировать вручную. Также в расчете предусмотрена возможность добавлять отдельные виды работ.
Используйте все функции программы для проектирования электрики — создайте с нуля свой первый проект!
Монтаж электропроводки в коттедже пошагово
К монтажу электрики в частном доме приступают после закрытия теплового контура. Весь процесс можно разделить на несколько этапов:
1. Нанесение разметки. На стены и потолок наносят линии кабельных трасс, места расположения розеток и выключателей, распределительных коробок. Для этого используют лазерный уровень — он позволяет добиться идеального совпадения высоты всех устройств.
Для разметки подрозетников существуют специальные шаблоны — выполнять по ним разметку очень удобно.

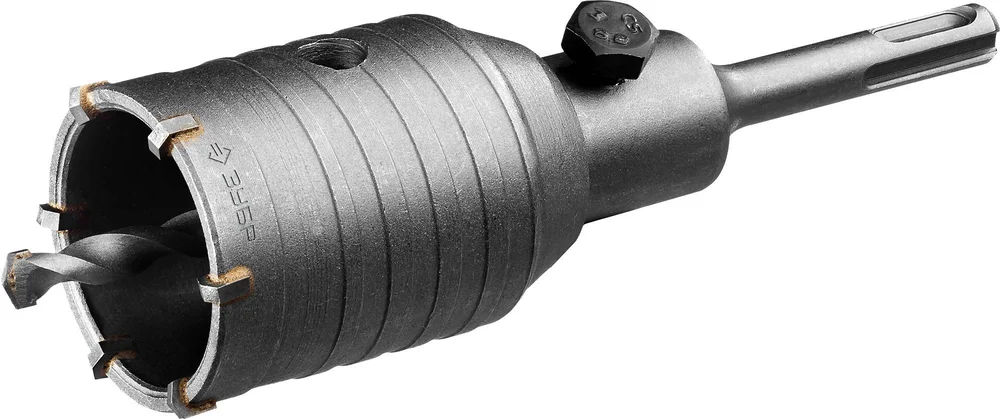

2. Штробление. В коттеджах проводка укладывается до начала штукатурных работ. Если появляется необходимость в дополнительных розетках уже после выполнения черновой отделки, то в стенах вырезают штробы. Для установки подрозетников высверливают отверстия, используя насадку на перфоратор.
3. Прокладка электропроводки — в частном доме провода укладывают в штробы, фиксируя гипсовым раствором или дюбель-хомутами. Лучше пометить группы проводов, чтобы не запутаться при введении их в электрощит.
4. Сборка и установка электрощита. По способу монтажа различают встроенный и накладной щит. Установка встроенного щита выполняется в специально подготовленную в стене нишу.
5. Установка розеток и выключателей — выполняется на завершающем этапе чистовой отделки.
6. Монтаж заземляющего контура. Заземление в частном доме — это конструкция из металлических штырей и соединяющих их металлических полос, которая закапывается в землю. Контур защищает от поражения электрическим током в случае замыкания, отводя избыточное напряжение в землю.
После выполнения монтажных работ приглашаются специалисты сетевой компании, которые выполняют проверку системы и подключают здание к сети.
Резюмируем
Проектирование и монтаж электросети — задача, которую лучше доверить профессионалам. Самостоятельно можно начертить схему разводки исходя из расстановки электроприборов и мебели. Для этого подойдет Мой Дом 3D — приложение для разработки проектов загородного жилья. Инструменты программы позволяют не только начертить планировку, но и создать полноценные проекты инженерных систем, разработать дизайн интерьера и расставить мебель. Скачайте и создайте схему электропроводки в частном доме сами!
