Как добавить и отредактировать крышу в программе Мой Дом 3D

В программе Мой Дом 3D можно спроектировать крышу практически любой сложности — от простой односкатной до мансардной, вальмовой или многощипцовой. В этой инструкции разберем:

Это будет одна из нескольких подробных инструкций по работе с Мой Дом 3D: здесь и в следующих материалах разберем функции программы, объясним непонятные моменты и поделимся практическими приемами.

Для начала работы нужно скачать Мой Дом 3D и создать само здание. Начертите стены, «постройте» нужные этажи, добавьте окна и двери, задайте размеры помещений. Так вы получите готовую конструкцию, на которую установите кровлю. Программа поддерживает проектирование многоэтажных домов, мансард и цокольных этажей, поэтому можно сделать коттедж практически любой сложности.

Определитесь с видом крыши для частного дома. На данный момент в библиотеке есть 9 типов конструкций:

Добавить кровлю можно как над всем зданием, так и над отдельной частью, например, над пристройкой или гаражом. После создания поменяйте высоту конька, отредактируйте свесы, сменит материалы. При генерации крыши программа предложит выбор, что разместить внизу — мансарду или чердак. Благодаря этому создавать дополнительный этаж не потребуется: если вам нужна мансарда, она будет добавлена автоматически.

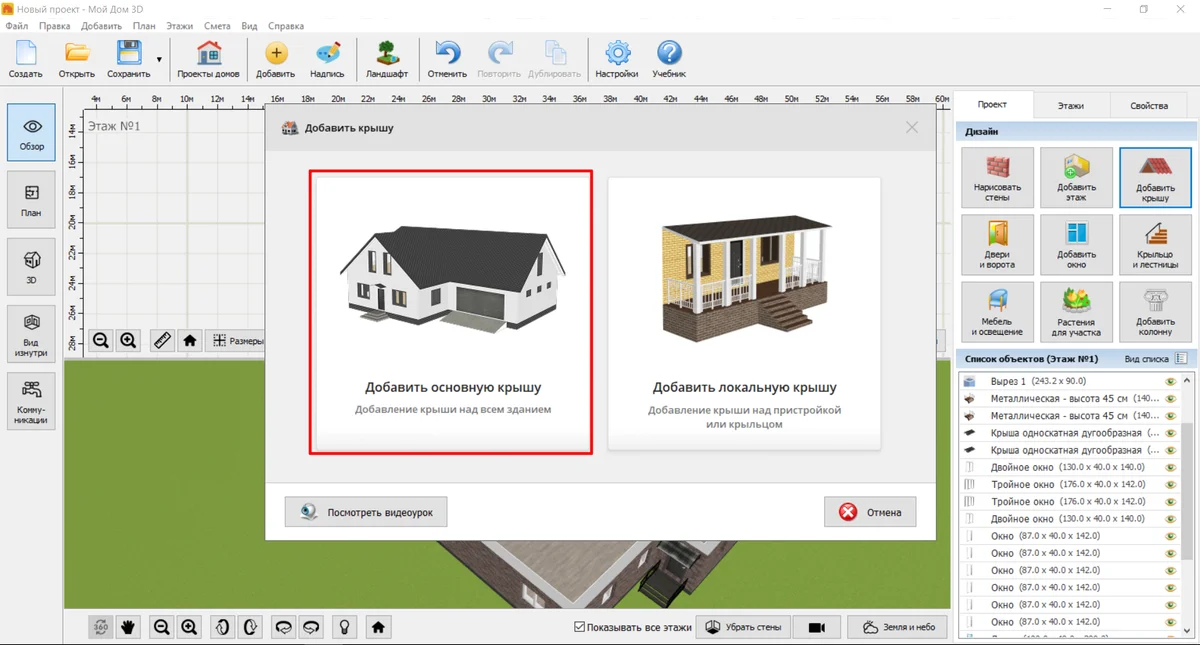

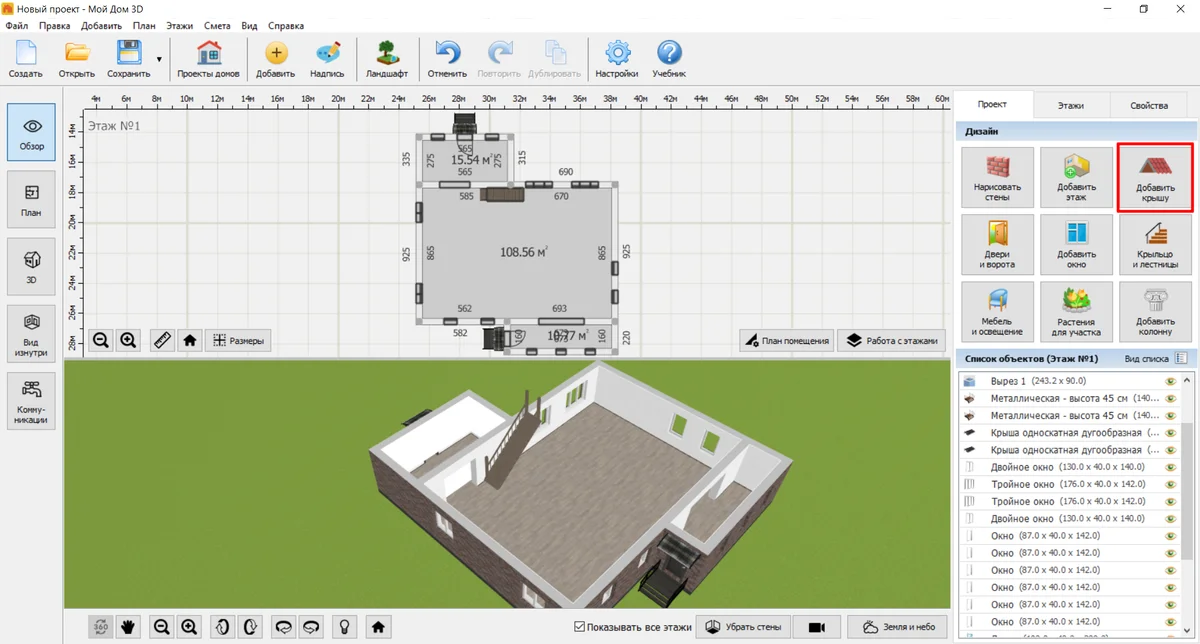

Нажмите кнопку в правом меню «Добавить крышу». Программа предложит на выбор два режима — можно построить локальную или основную крышу. Поскольку у нас еще нет никакой кровли, остановимся на основной.

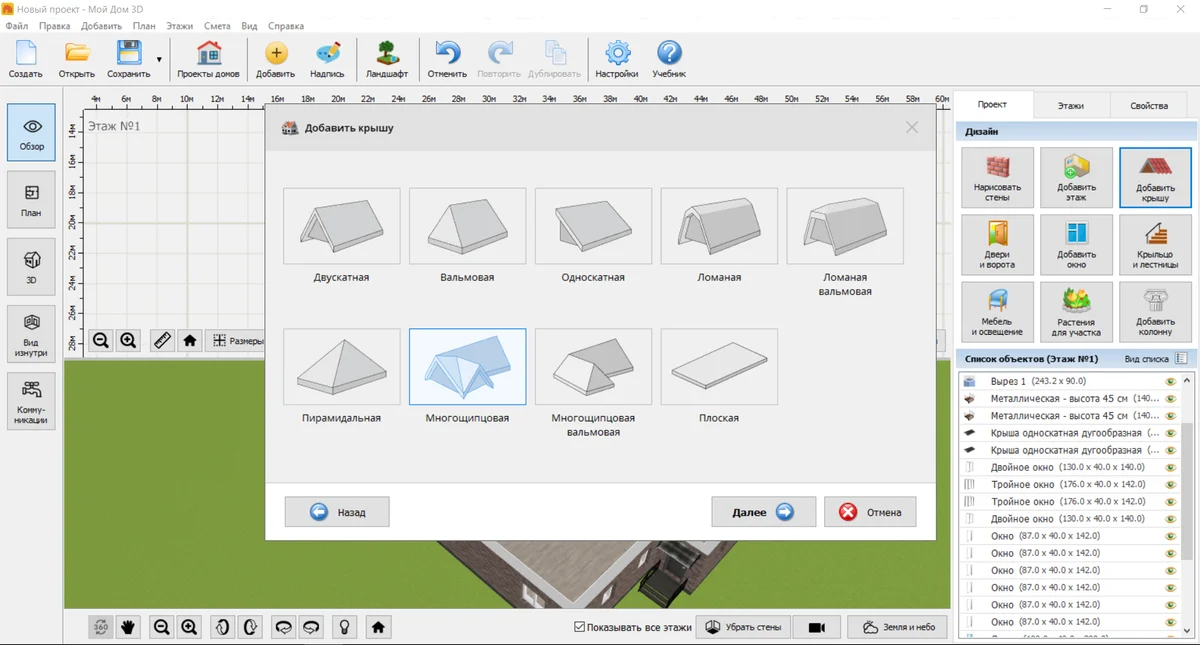

Далее выберите тип крыши.

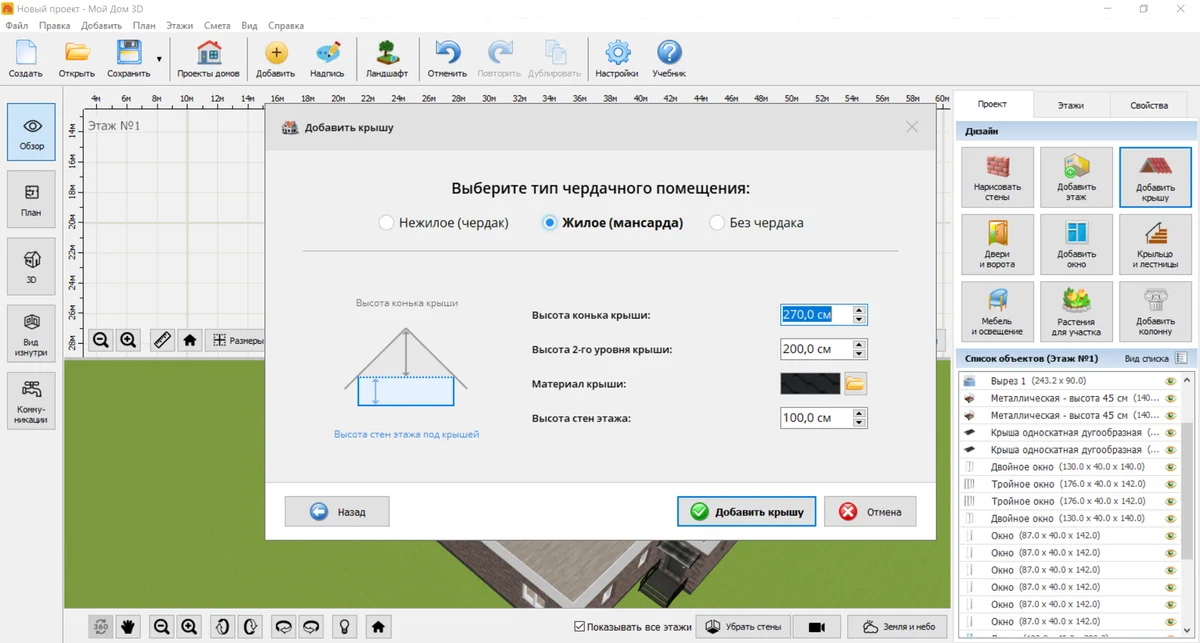

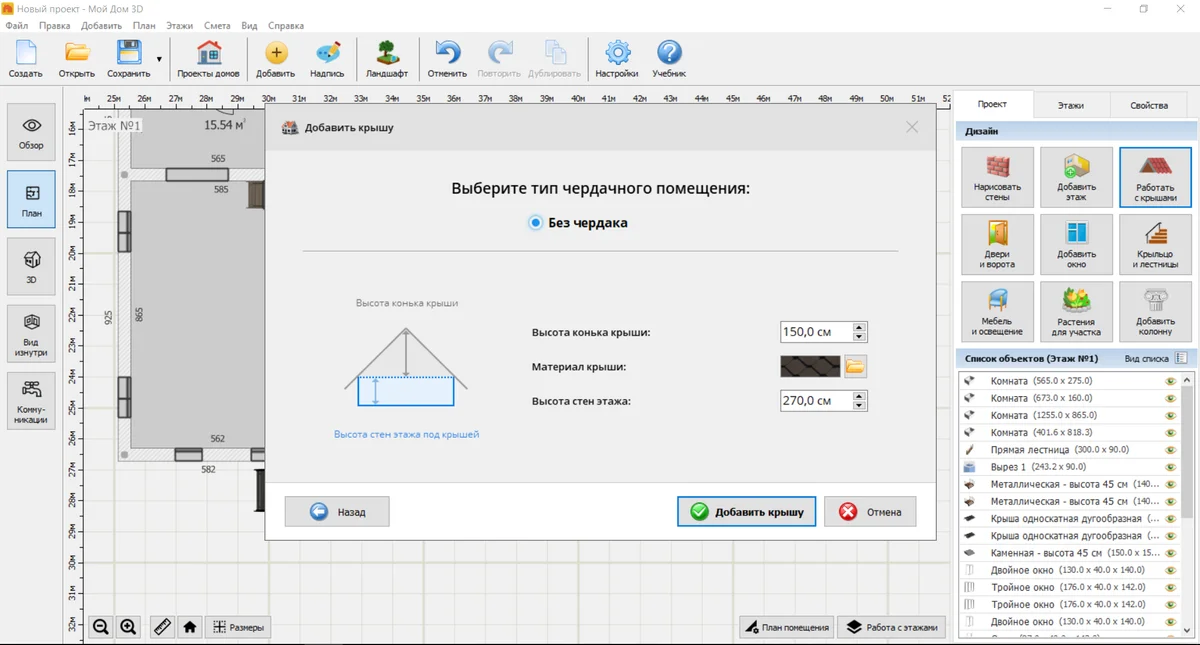

На следующем шаге система спросит вас, какой тип помещения разместится под кровлей. Отметьте пункт «Без чердака», если ранее выбрали плоскую конструкцию. Если нужна мансарда, задайте высоту стен нового этажа. Программа «приподнимет» конструкцию на соответствующую величину. Если этого не сделать, то вы не получите прямых стен, и пользоваться можно будет только центральной частью помещения.

Тут же отметьте высоту коньков и предварительно выберите материал. Его можно будет потом заменить. В каталоге есть разные виды покрытий: шифер, ондулин, керамическая и металлочерепица, поликарбонат. Также можно добавлять свои материалы. Рассказываем про виды кровли для крыши.

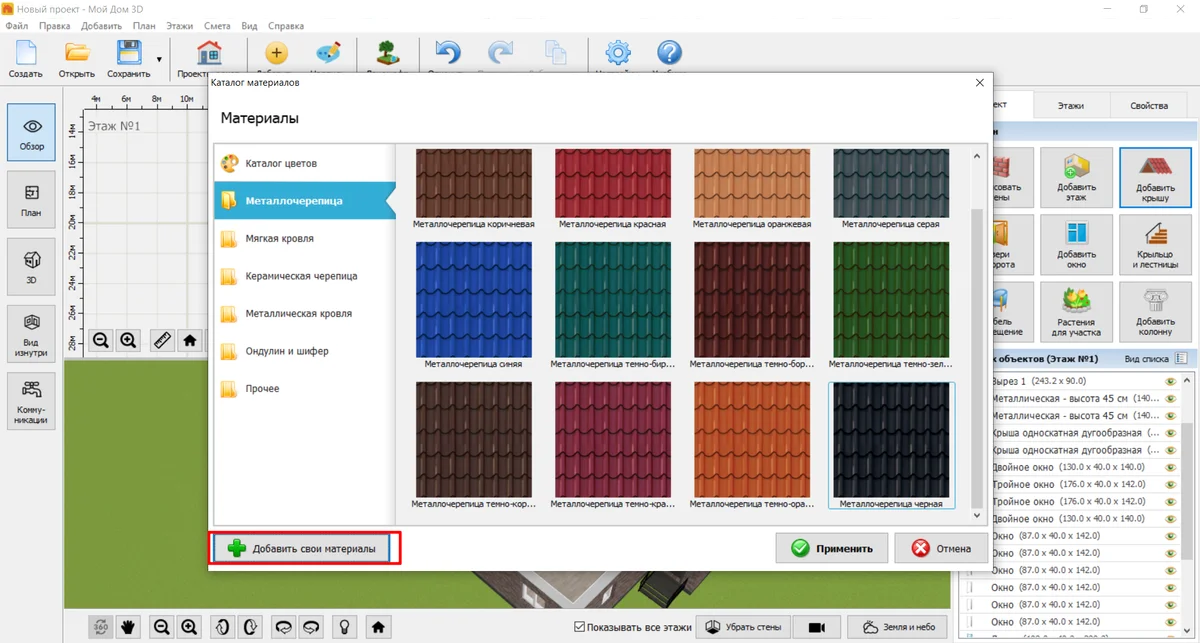

Чтобы загрузить собственную текстуру в программу, скачайте ее из интернета на ПК, затем нажмите на кнопку со значком «+» в левом нижнем углу. Найдите свое изображение через Проводник и подтвердите загрузку. Для импорта подходят картинки в форматах GIF, BMP, JPG, TIFF, PNG.

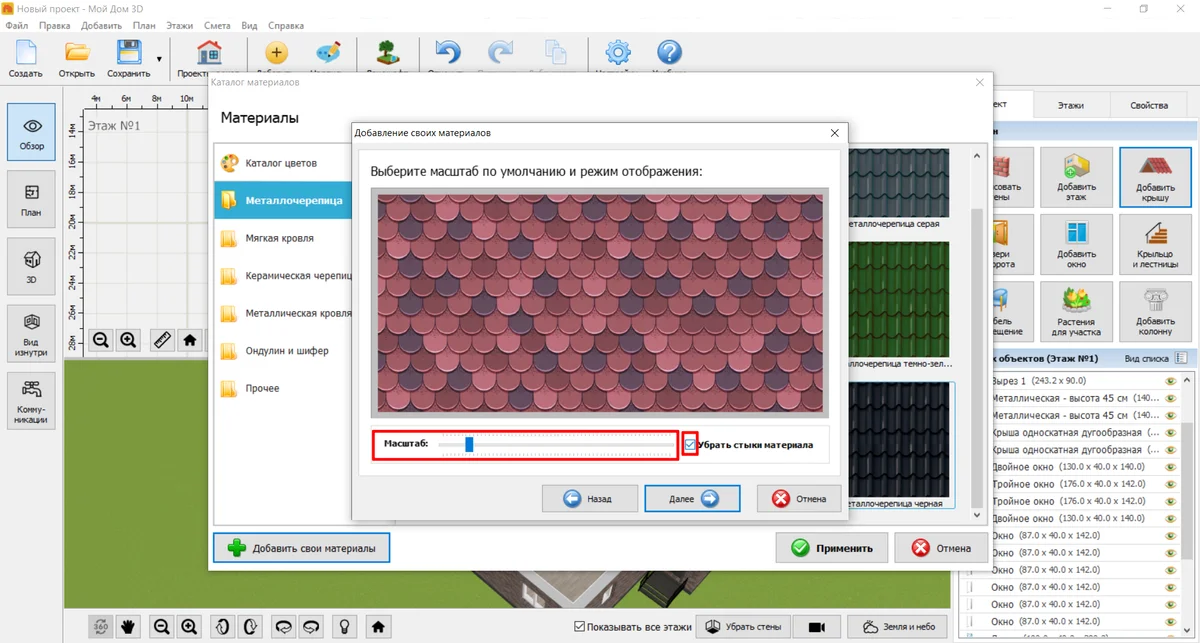

Дальше система предложит настроить масштаб текстуры, но удобнее это делать уже после создания конструкции. Тогда вы увидите, как размер волн профлиста или черепицы соотносится с самим зданием.

На этом этапе вы можете заметить, что текстура разбилась на участки. Это происходит из-за адаптации картинки под конкретное соотношение сторон. Чтобы избежать появления ненужных линий, отметьте галочкой чекбокс «Убрать стыки материала».

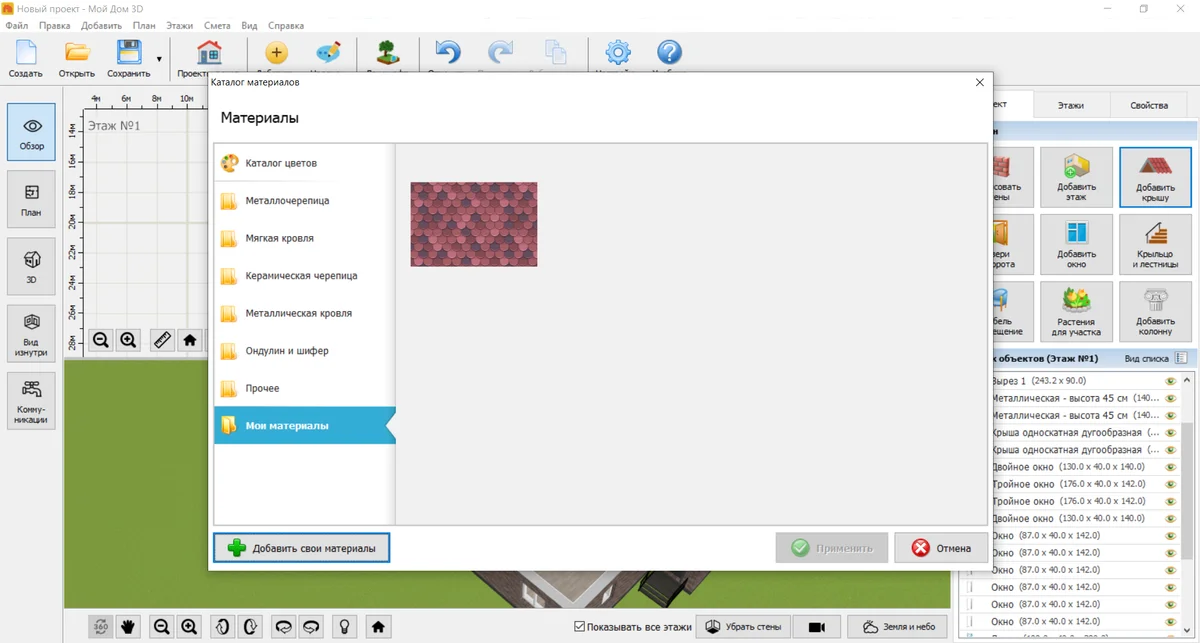

Укажите, что новую текстуру нужно добавить в папку с крышами. После сохранения появится новый подраздел «Мои материалы», в котором сохранятся все загруженные типы отделки. Примеряйте покрытия из магазинов и выбирайте подходящее для вашего проекта.

Теперь вернитесь к самой конструкции кровли. Завершите ее создание кнопкой «Добавить крышу», и вы увидите, как софт автоматически генерирует скаты, подбирая их под форму комнат внизу.

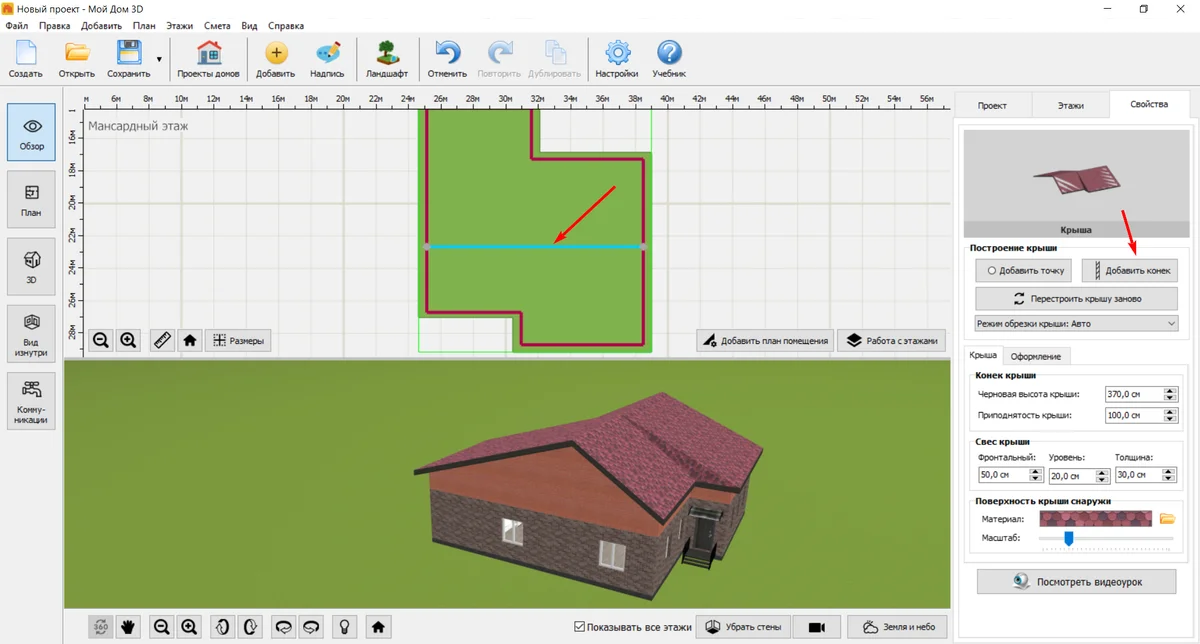

Если автоматически сгенерированная форма вам не понравилась, измените ее во вкладке «Свойства». В первую очередь попробуйте «поиграть» с расположением конька — это центральная линия, которая разделяет два ската. Конек можно поворачивать, укорачивать, удлинять.

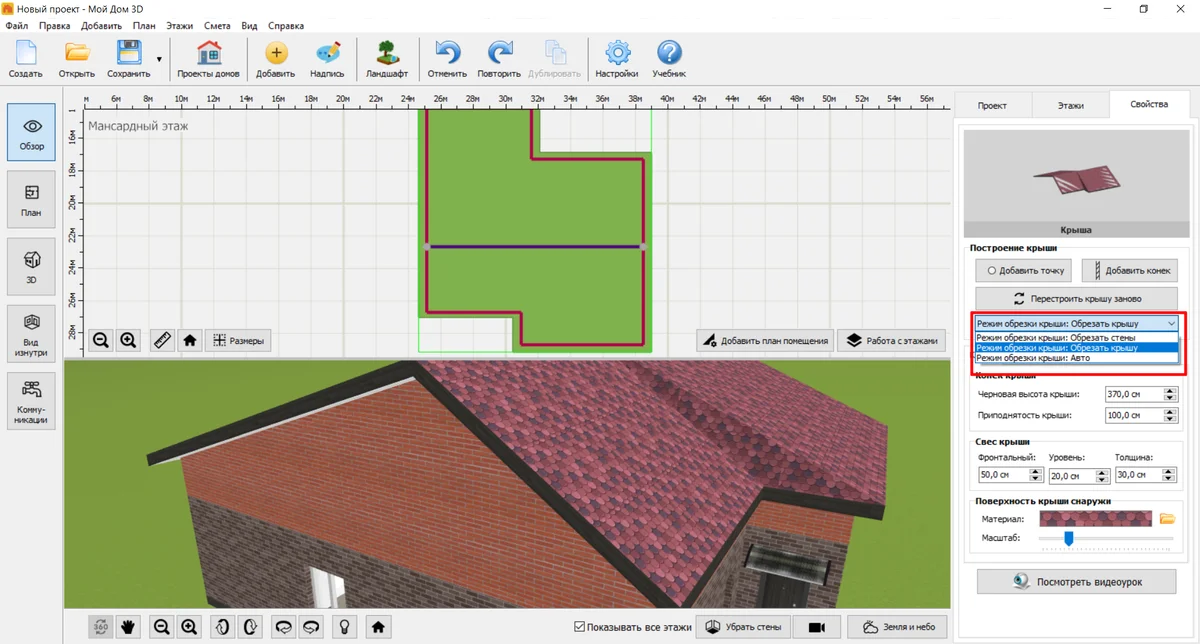

Проверьте, чтобы детали крыши выглядели корректно. Если в конструкции появились артефакты, например один скат «въехал» в другой или неестественно сдвинулся конек, поменяйте режим обрезки. После этого нажмите «Перестроить крышу заново».

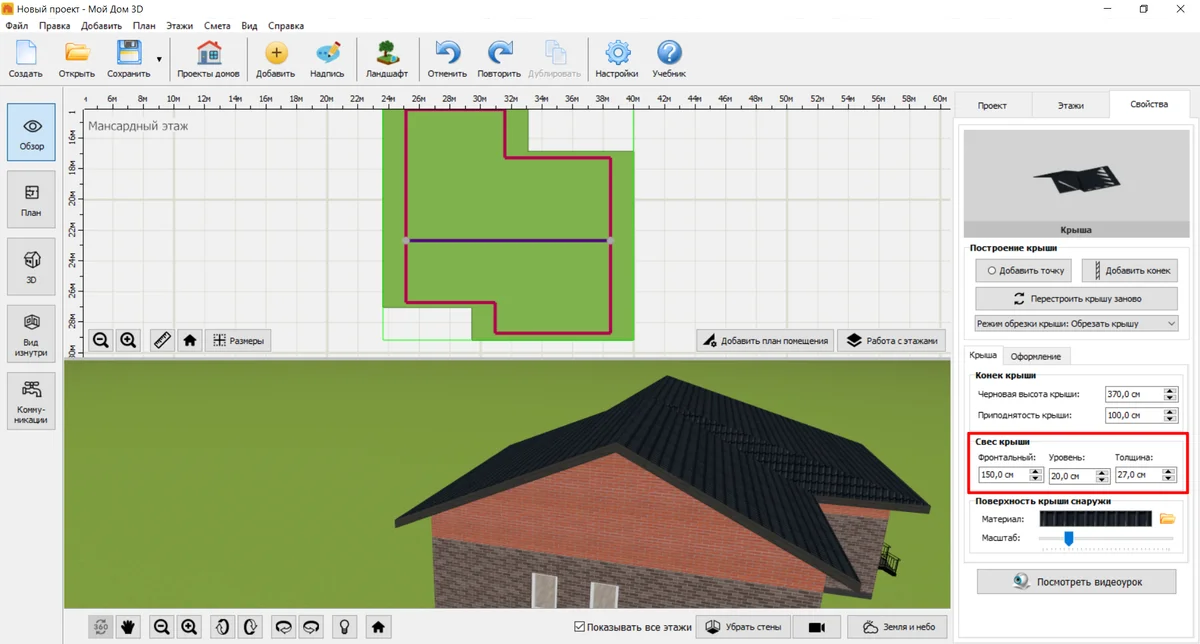

Настройте параметры высоты всей крыши и свесов. Если хотите чтобы крыша сильнее выступала, увеличьте фронтальный свес. В самом низу вкладки «Свойств» есть настройки материала. Подбирайте здесь масштаб для самостоятельно добавленных текстур.

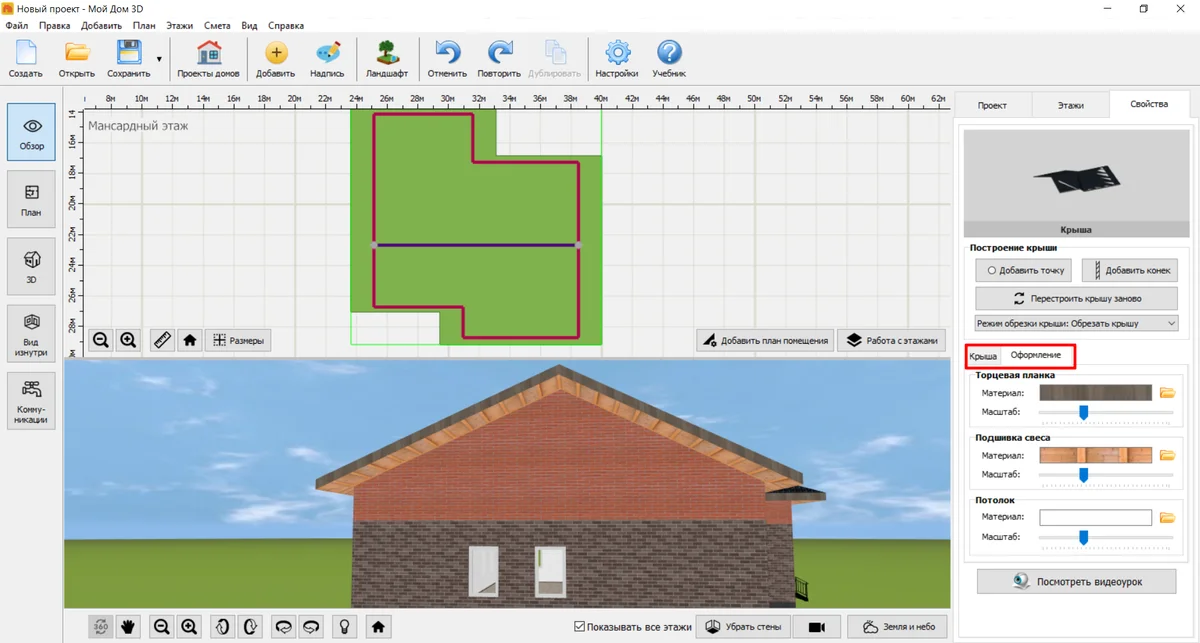

При добавлении кровли мансардный этаж строится автоматически, а настройки дополнительных материалов остаются стандартными. Чтобы изменить вид торцевой планки, свеса или потолка, перейдите на вкладку «Оформление» и выберите подходящие текстуры из каталога.

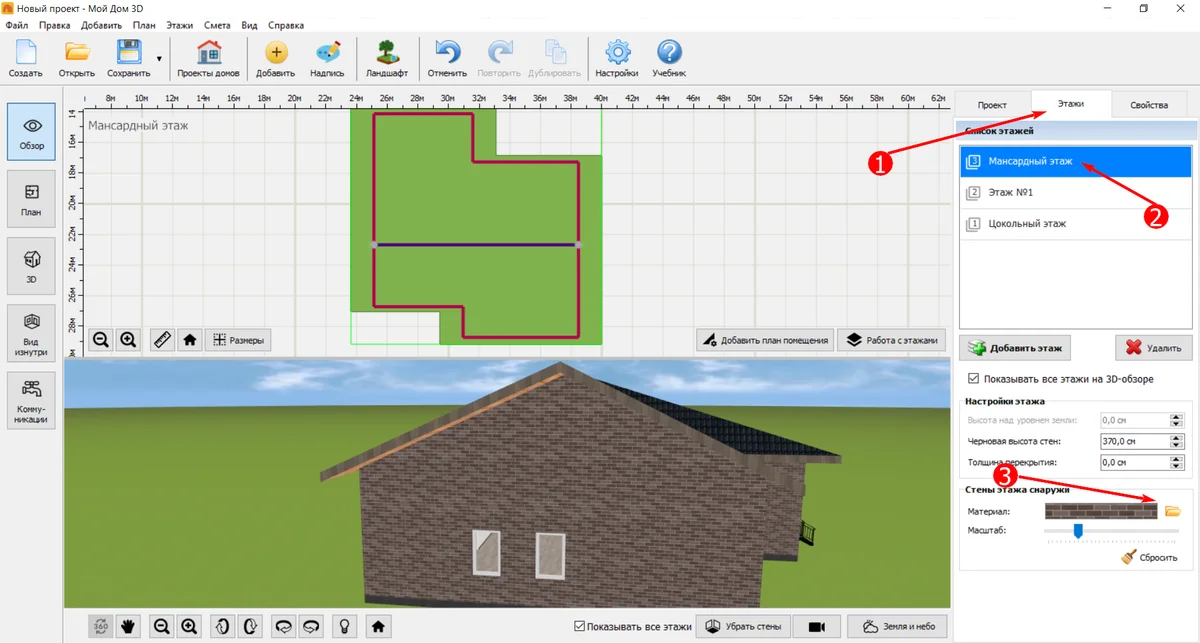

Для редактирования мансарды перейдите на вкладку «Этажи» и кликните на значок папки в нижней части экрана. Настройте материал, толщину перекрытия и максимальную высоту помещения.

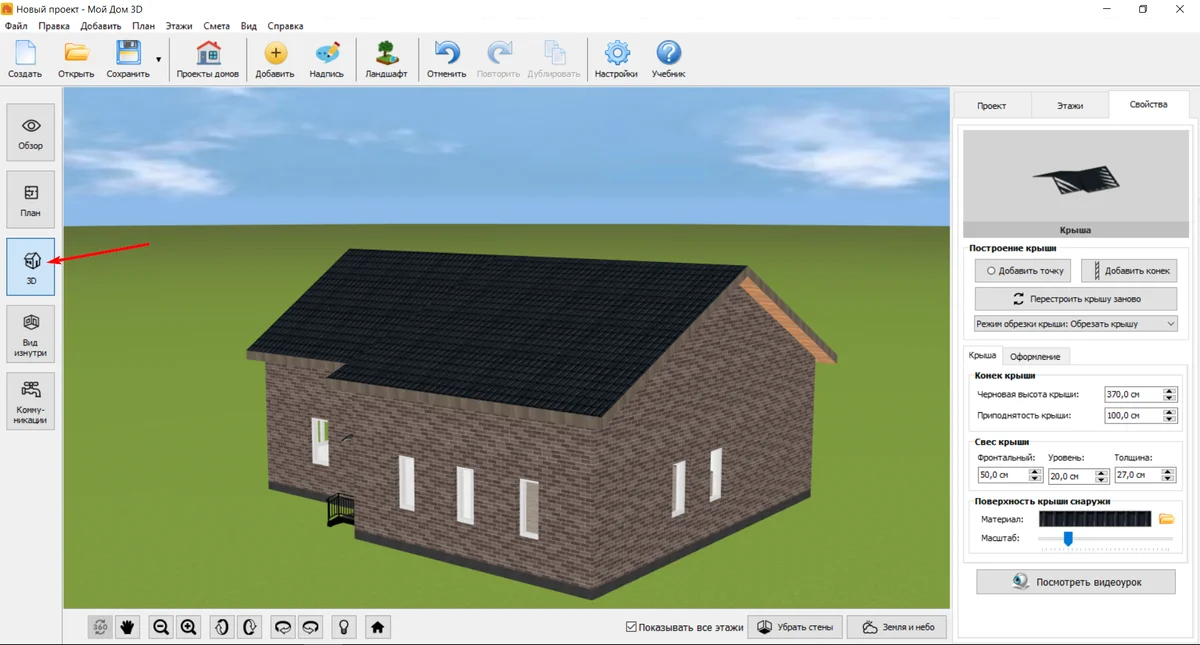

После изменения параметров переключитесь в трехмерный режим и осмотрите дом со всех сторон.

Проверьте:

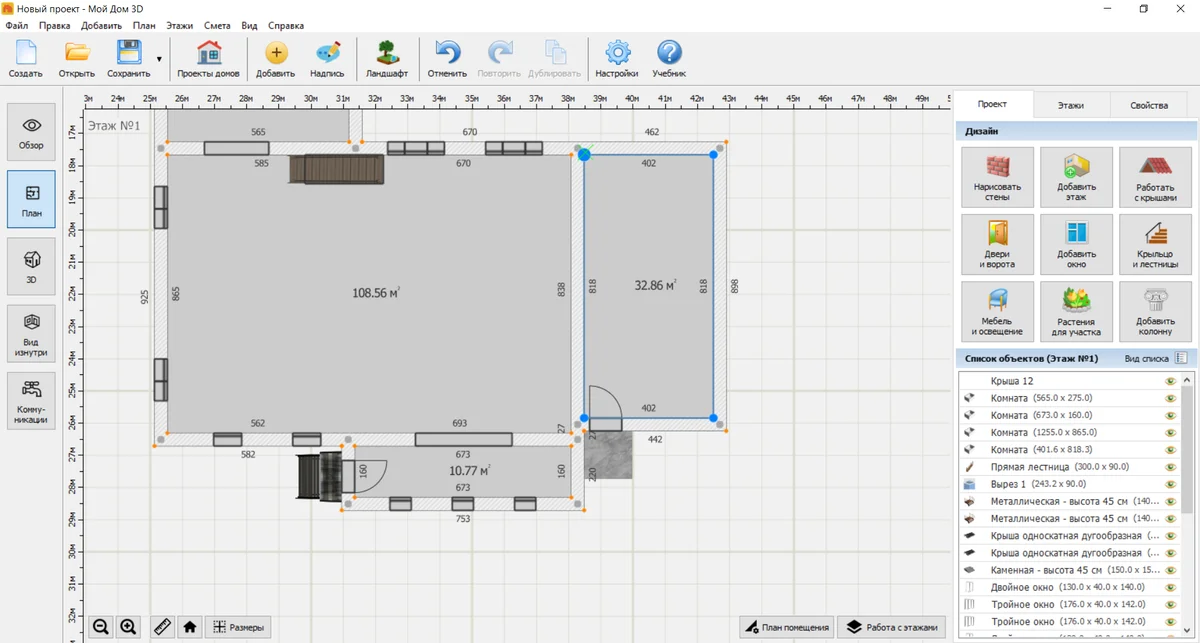

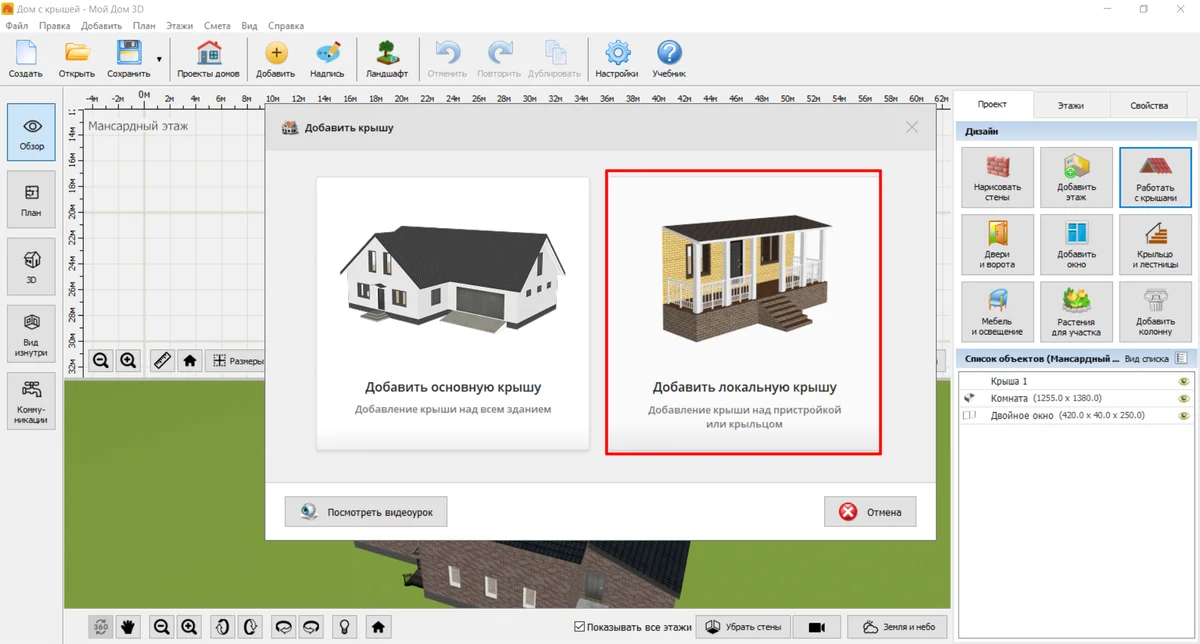

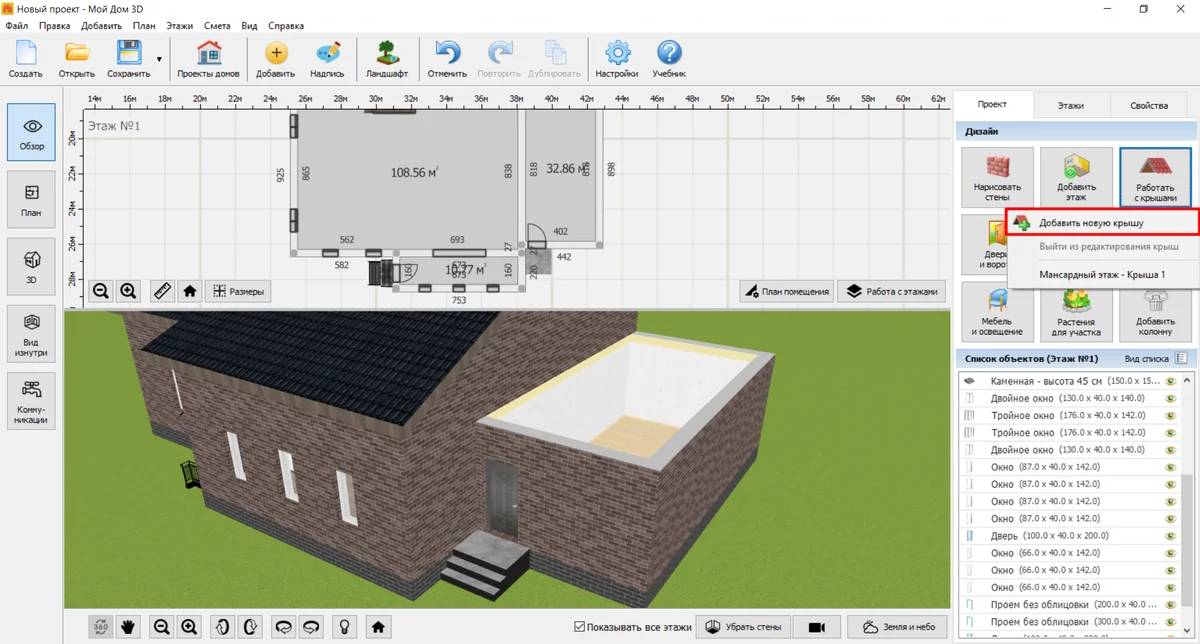

Чтобы сделать крышу на гараже, летней кухне или другой пристройке, нажмите «Работать с крышами» и «Добавить новую крышу». Далее выберите «Добавить локальную крышу».

Для пристройки подойдет односкатная конструкция, а мансарда и чердак не потребуются, поэтому оставляем все без изменений. Вы можете изменить эти параметры при необходимости.

Далее нарисуйте замкнутый контур, повторяющий форму комнаты, и софт сам накроет коробку кровлей.

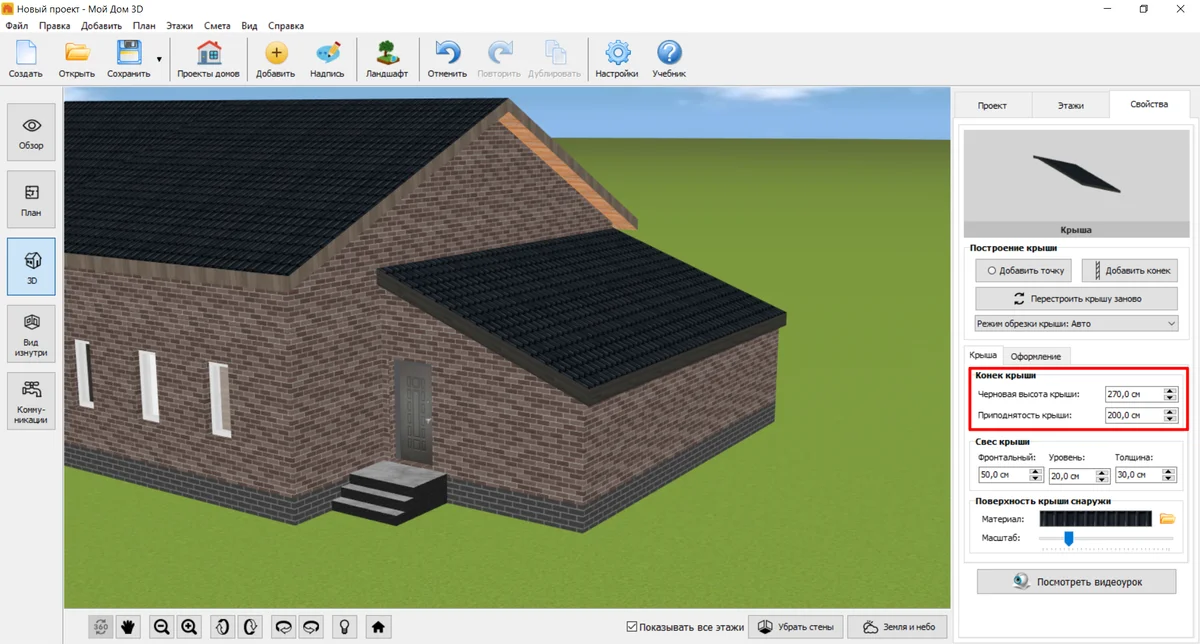

Если после генерации выяснилось, что новая кровля прорезает стены или соприкасается со старой, можно поменять местоположение конька, изменить тип обрезки или уменьшить высоту.

После создания второй кровли откройте ее «Свойства» и отдельно настройте геометрию, свесы и материал.

Мансардную крышу удобно создавать на основе двускатной или ломаной формы. Главное отличие — под кровлей должно остаться достаточно пространства для жилого помещения.

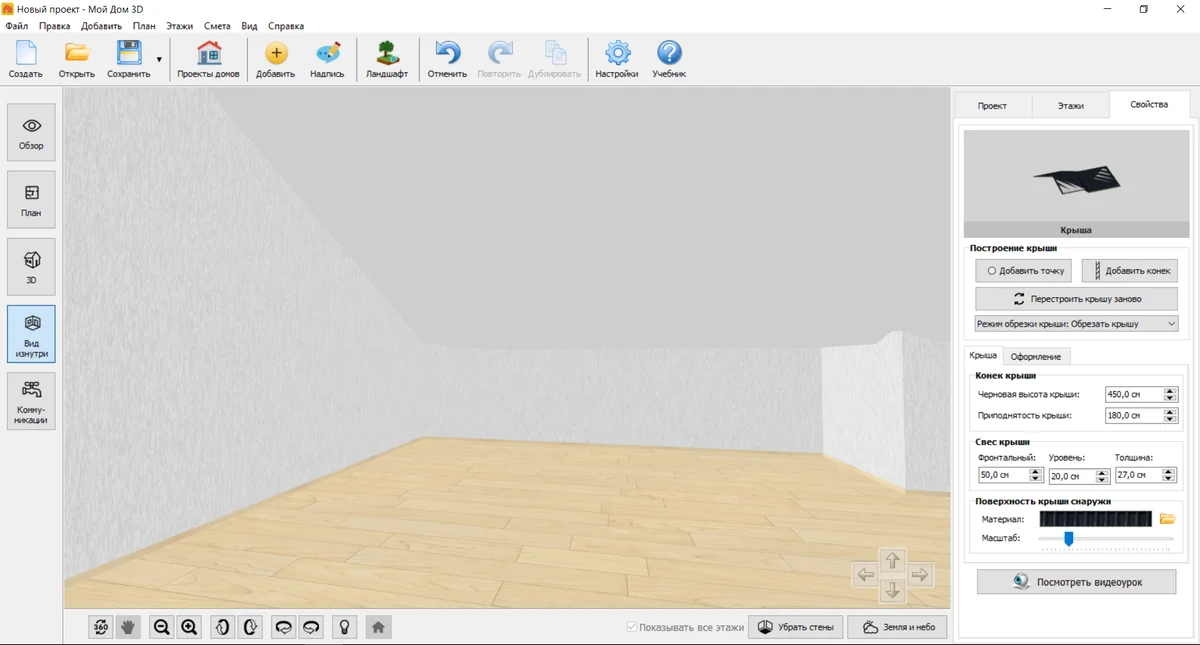

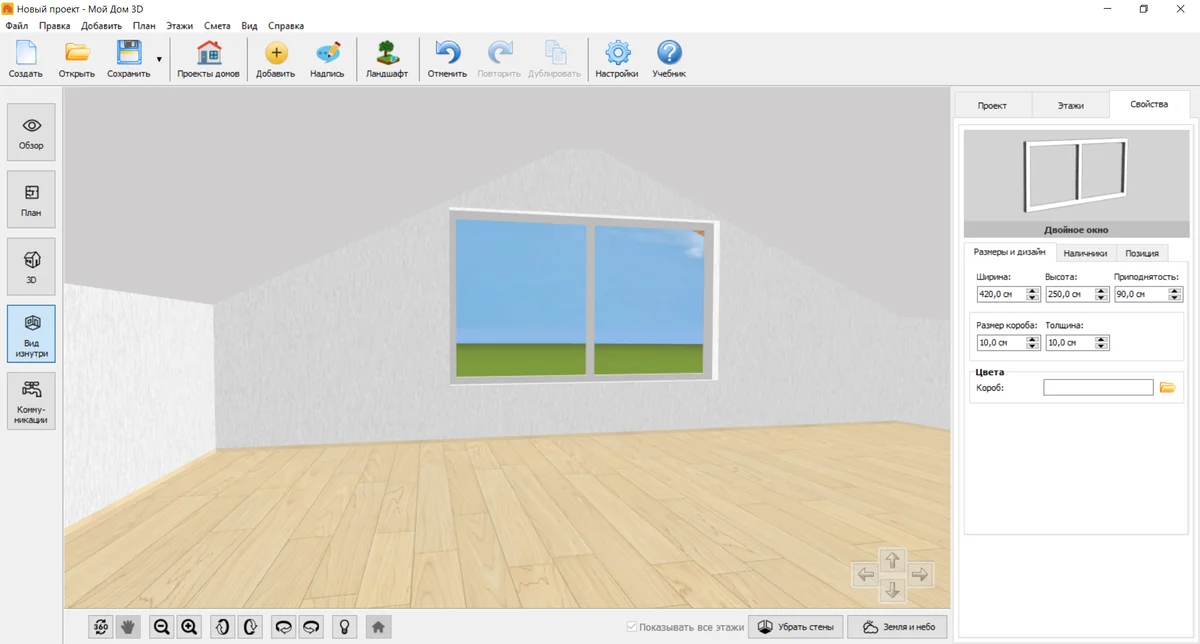

Для комфортного помещения под крышей ориентируйтесь не только на максимальную высоту в коньке. Проверьте пространство по всей комнате: слишком низкие участки вдоль скатов практически непригодны для прохода и мебели. Чтобы увидеть геометрию помещения, поднимитесь на этаж в режиме «Вид изнутри».

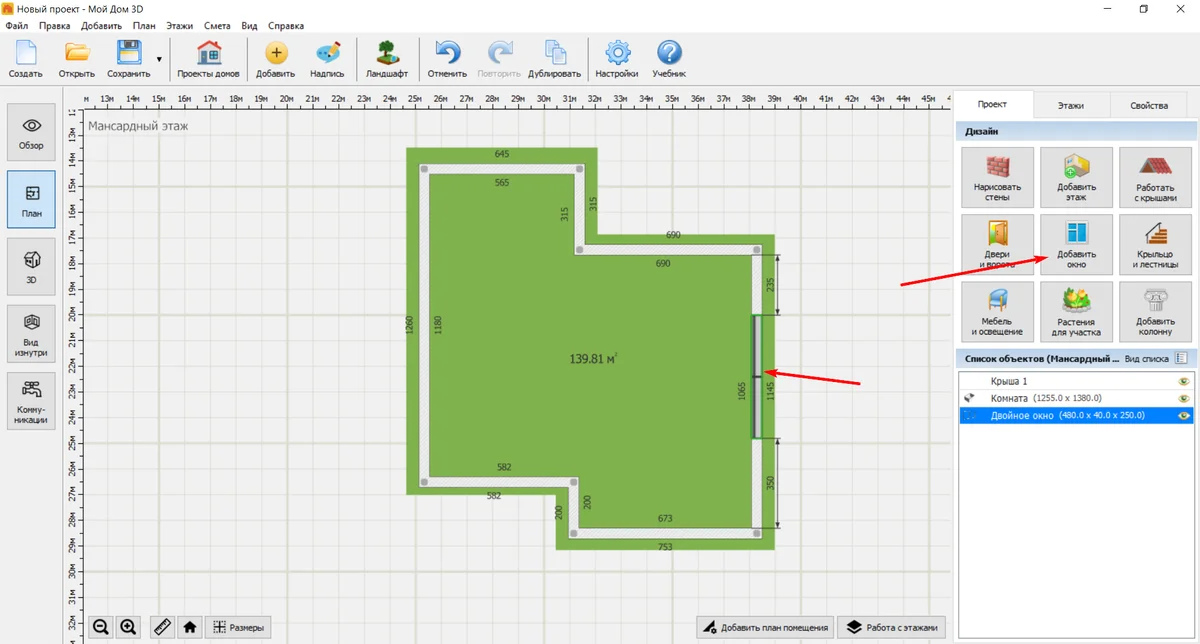

После этого добавьте окна на фронтонах. Выберите нужную модель окна в каталоге и разместите ее на стене мансарды. Высоту установки и другие параметры отредактируйте через «Свойства».

После того как разберетесь с окнами, добавьте в проект мебель, чтобы проверить, все ли поместится внутри мансарды. Также настройте желаемую отделку в свойствах комнаты — поменяйте напольное покрытие, выберите новые обои, а также плинтус.
