Как сделать проект инженерных коммуникаций в Мой Дом 3D: инструкция

Монтируя коммуникации в доме, полезно иметь подробный план, на котором видно расположение радиаторов, трассировку проводов и прочие нюансы. Разработку проекта можно выполнить самому, воспользовавшись программой Мой Дом 3D. В статье покажем, как это сделать, и дадим несколько лайфхаков для начинающих. Это первый материал из небольшой серии, которую мы запланировали для удобства пользователей.

Сначала загрузите установочный файл с сайта. На этом этапе оплата не понадобится — тестировать софт можно бесплатно. Откройте приложение и создайте новый проект.

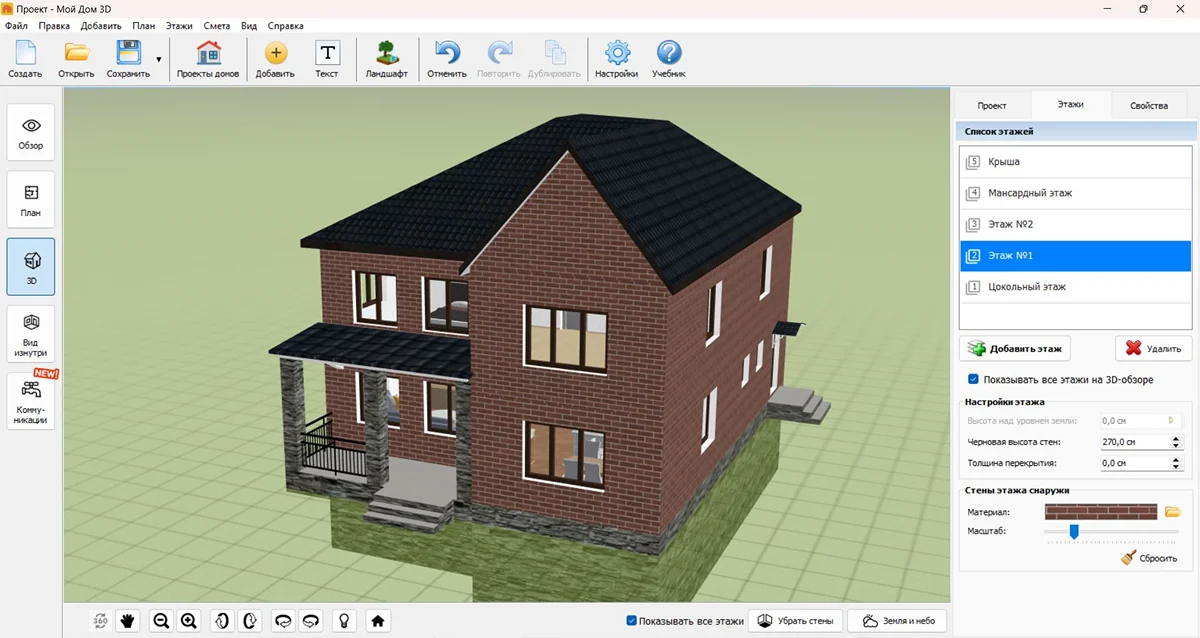

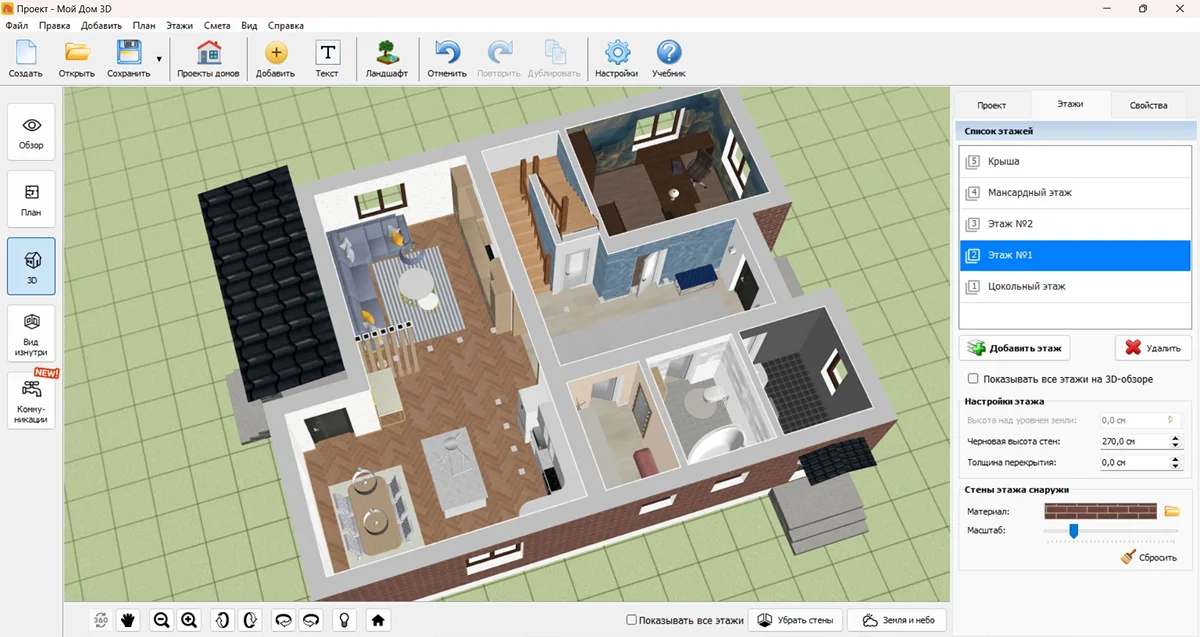

Конструкцию здания нужно продумать до проектирования инженерных коммуникаций в доме. Тогда при размещении радиаторов, розеток, сантехники и вентиляционного оборудования не придется возвращаться к редактированию стен и проемов. Создайте коробку вашего дома, добавьте внутренние стены, двери, окна, проемы и лестницы. Желательно заранее составить план меблировки. Это уменьшит вероятность того, что розетка окажется за шкафом, а светильник будет давать резкие тени. Подробнее о том, как смоделировать здание, рассказывали в отдельной инструкции по работе в программе.

Когда планировка готова, можно переходить к проекту электричества. Для этого предусмотрено несколько режимов работы. Работу удобнее начинать не с проводов, а с конечных потребителей. Сначала нужно расставить потребители, и лишь затем переходить к прокладке кабелей. Такой порядок позволяет сразу видеть электроточки и не переделывать разводку после появления новых приборов.

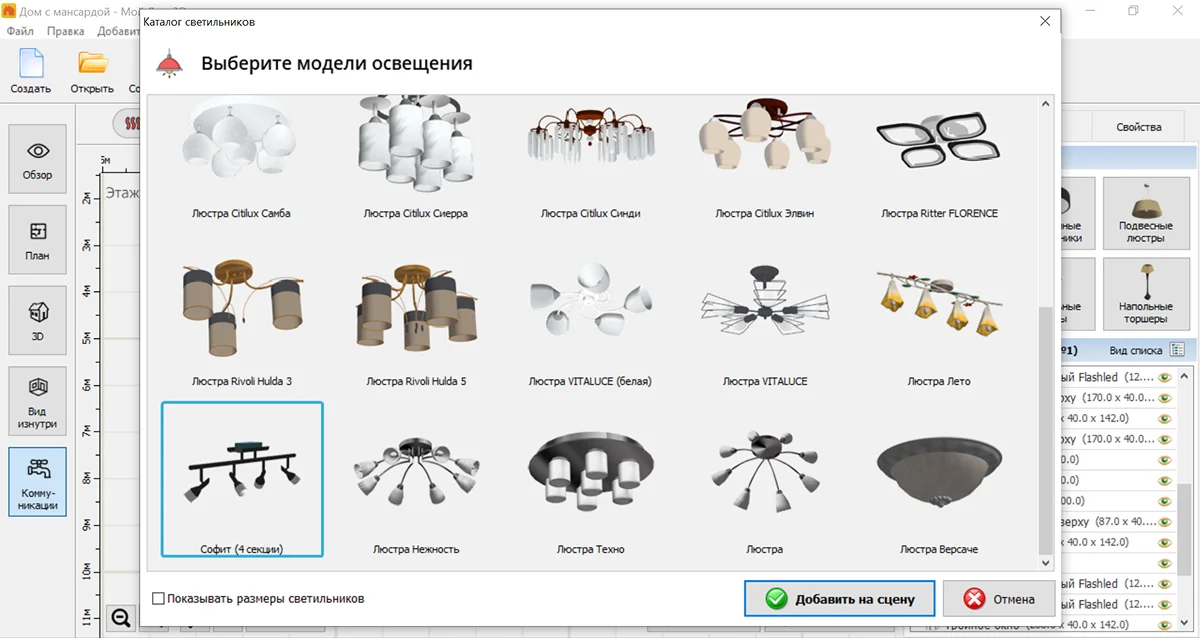

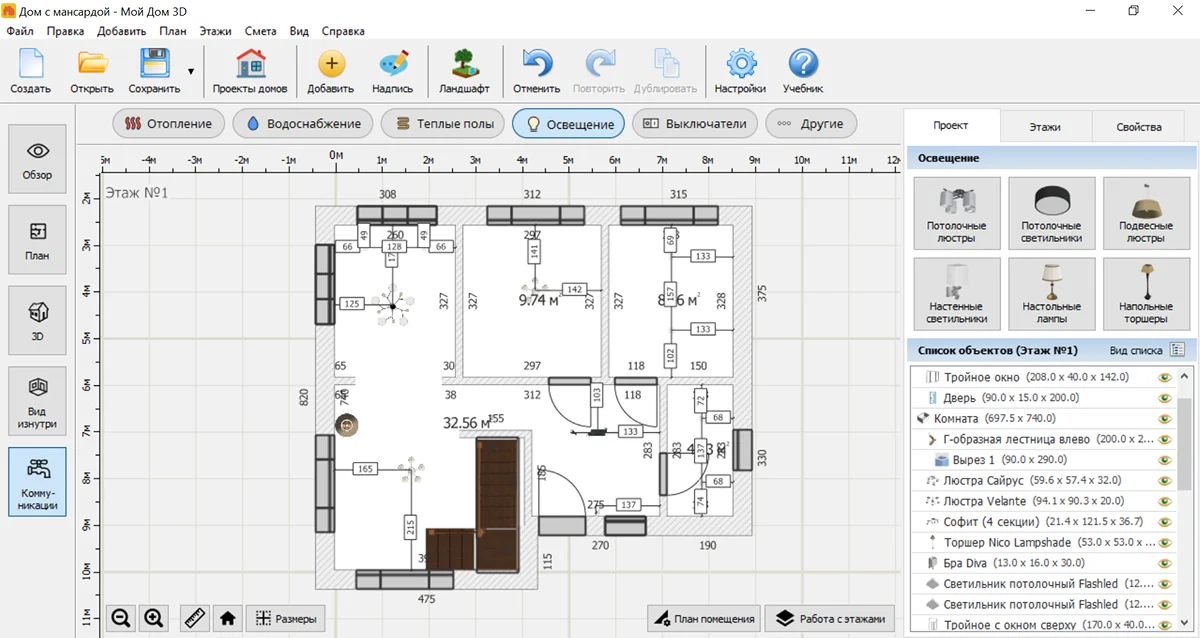

Сперва перейдите в категорию «Освещение» и расставьте лампы с помощью правого меню. Выберите подходящую модель и перенесите ее на план. После размещения объект можно двигать мышью или точно позиционировать через вкладку «Свойства».

Лучше использовать несколько сценариев освещения. Например, в гостиной добавить центральный свет, торшер возле дивана, подвесной светильник над обеденным столом. Это не только позволит создать более гибкую схему управления, но и сделает интерьер объемным.

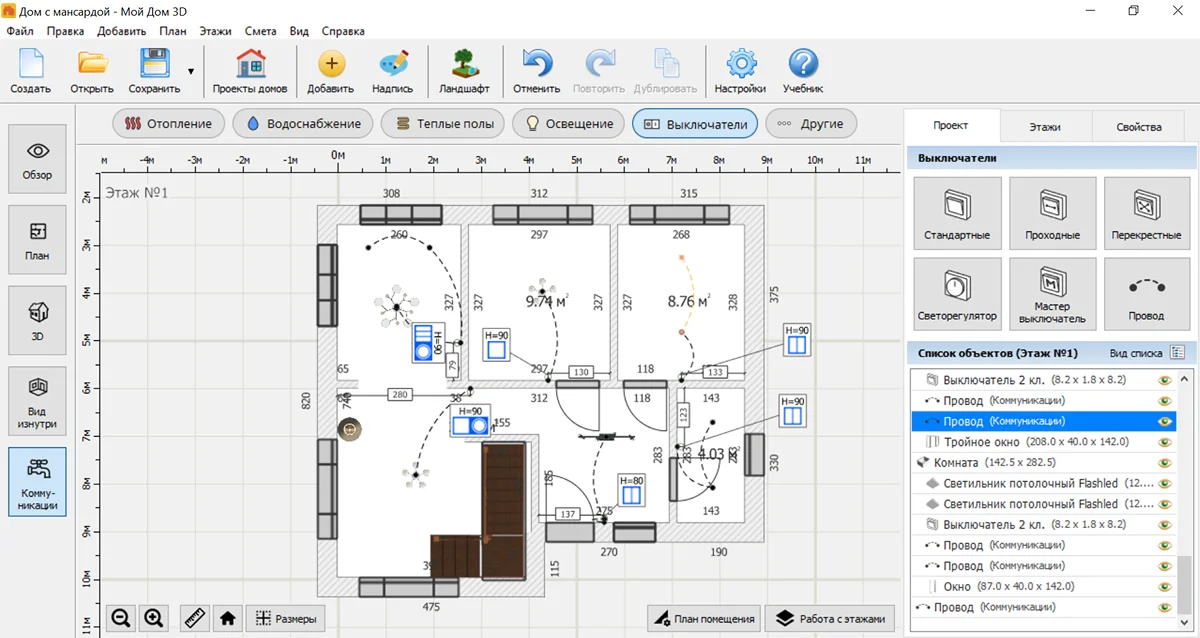

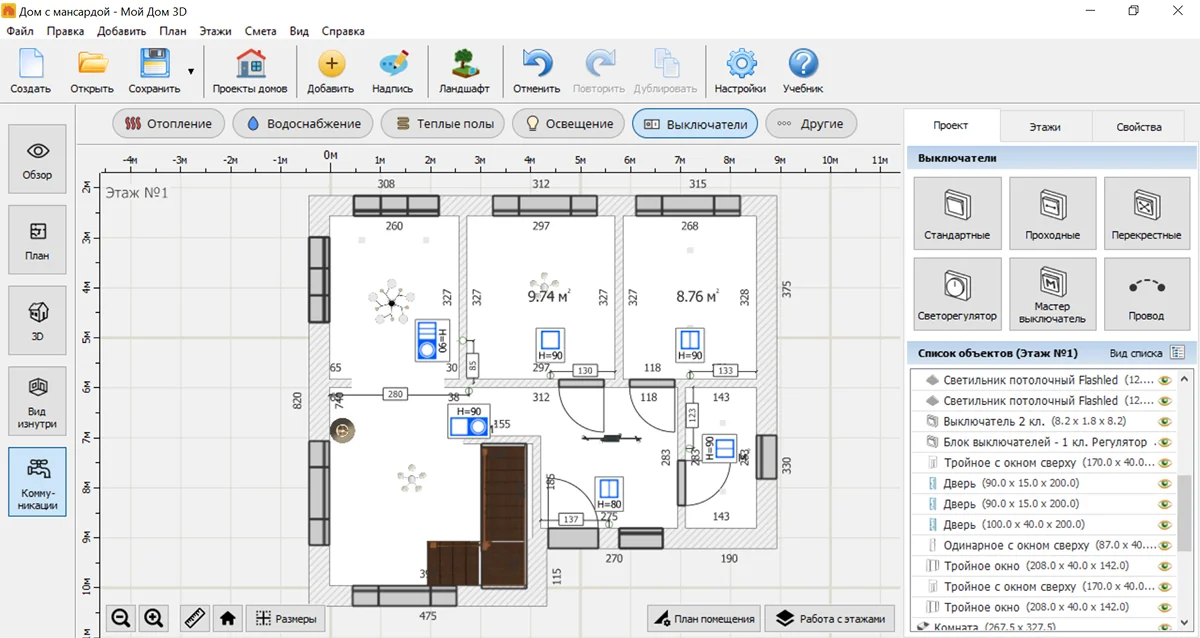

Теперь откройте раздел «Выключатели». В правом меню собраны модели разных типов: стандартные, проходные, перекрестные и т. д. Тут же представлены светорегуляторы. Перетащите нужные элементы на стены возле входов в помещения. Если дверь открывается внутрь комнаты, выключатель стоит разместить со стороны дверной ручки. Так его удобнее использовать при входе и выходе из помещения.

На этом этапе полезно продумать сценарии управления освещением. Для длинного коридора или лестницы можно предусмотреть несколько точек включения. В спальне стоит смонтировать дополнительный выключатель возле кровати. Когда подобные решения закладываются заранее, монтажникам проще выполнить подключение электричества без дополнительных согласований на объекте.

Не забудьте настроить высоту монтажа. Этот параметр указывается рядом со значком компонента, его можно поменять через «Свойства». На этой же вкладке есть настройки внешнего вида и конструктор. Добавьте рядом с выключателем розетку или диммер, чтобы не пришлось штробить дополнительную канавку в будущем. Если в вашем представлении корпуса или клавиши должны быть цветными, выберите новый материал из каталога.

Для того чтобы продемонстрировать особенности питания светильников, воспользуйтесь инструментом «Провод». Он не показывает, где и как протянутся электрические кабели, какое сечение будет использовано. Но он помогает быстро понять, как элементы связаны между собой.

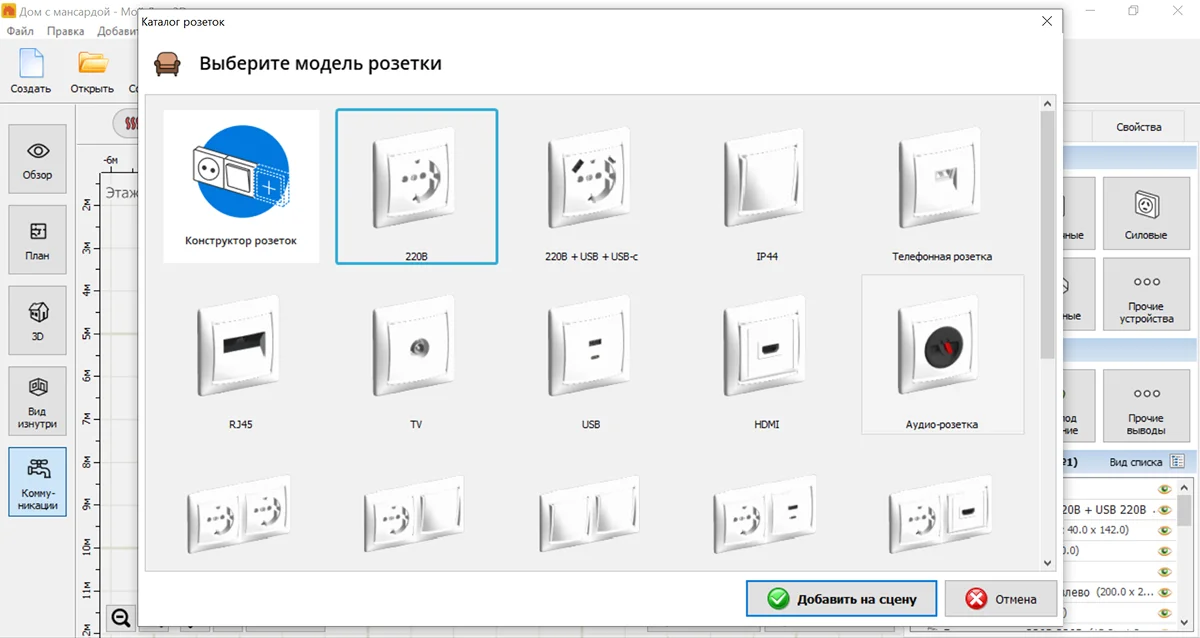

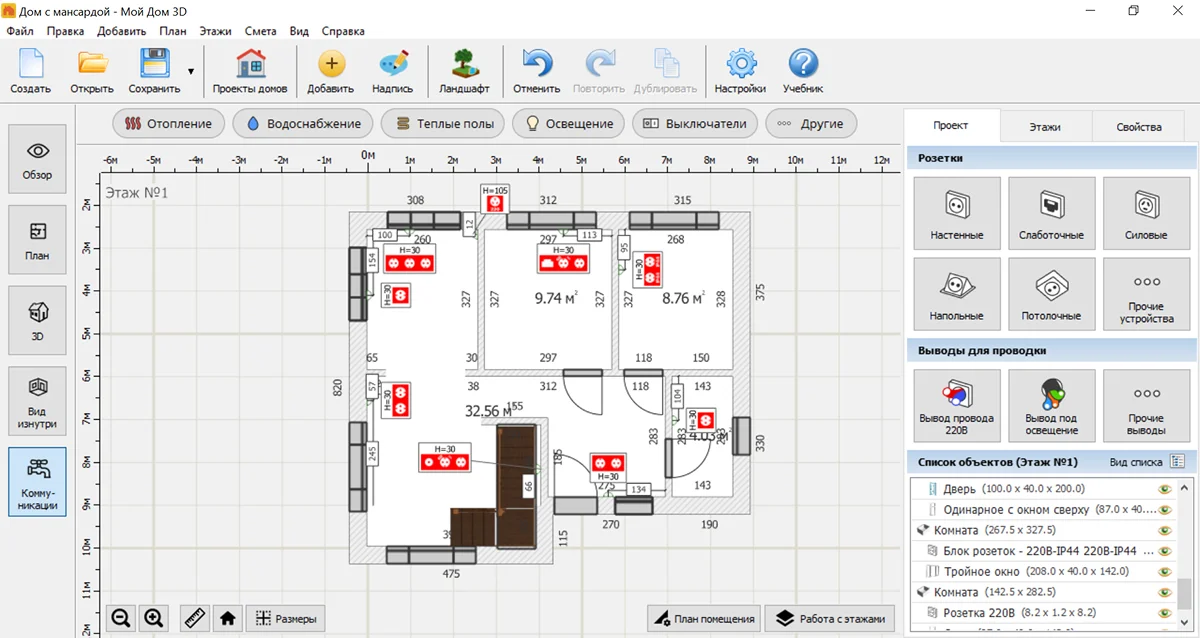

Теперь перейдите к розеткам, открыв соответствующую вкладку, и начинайте установку. Не стоит ориентироваться только на площадь комнаты. Намного важнее учитывать расположение техники, мебели и бытовых приборов, которые будут использоваться ежедневно.

Для кухни, например, обычно требуется больше точек подключения, чем для остальных помещений. Отдельные розетки понадобятся холодильнику, вытяжке, духовой панели, посудомоечной машине и мелкой бытовой технике. В гостиной следует предусмотреть подключение телевизора, роутера и дополнительных устройств. Если мебель уже расставлена на чертеже, проектирование и монтаж инженерных коммуникаций упростятся.

Как и в случае с выключателями, тут есть возможность объединять несколько розеток в один блок. Такой вариант часто используется в телевизионной зоне, возле рабочего стола или над кухонной столешницей. Вместо нескольких разрозненных элементов на плане появляется единый модуль, который выглядит аккуратнее и занимает меньше места на схеме расположения.

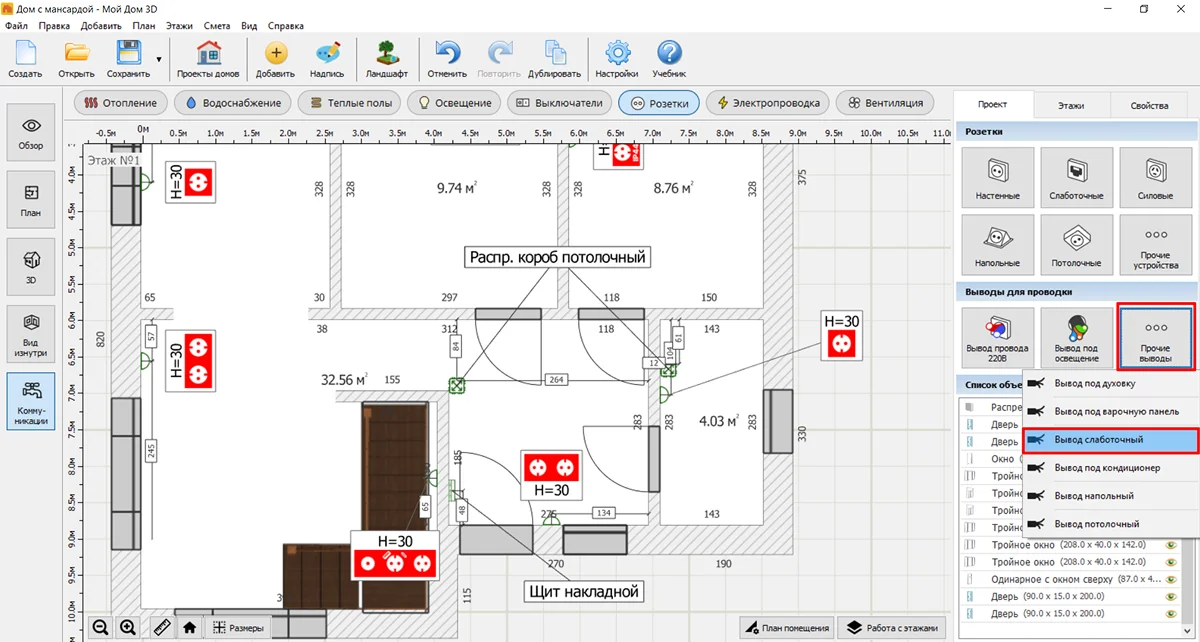

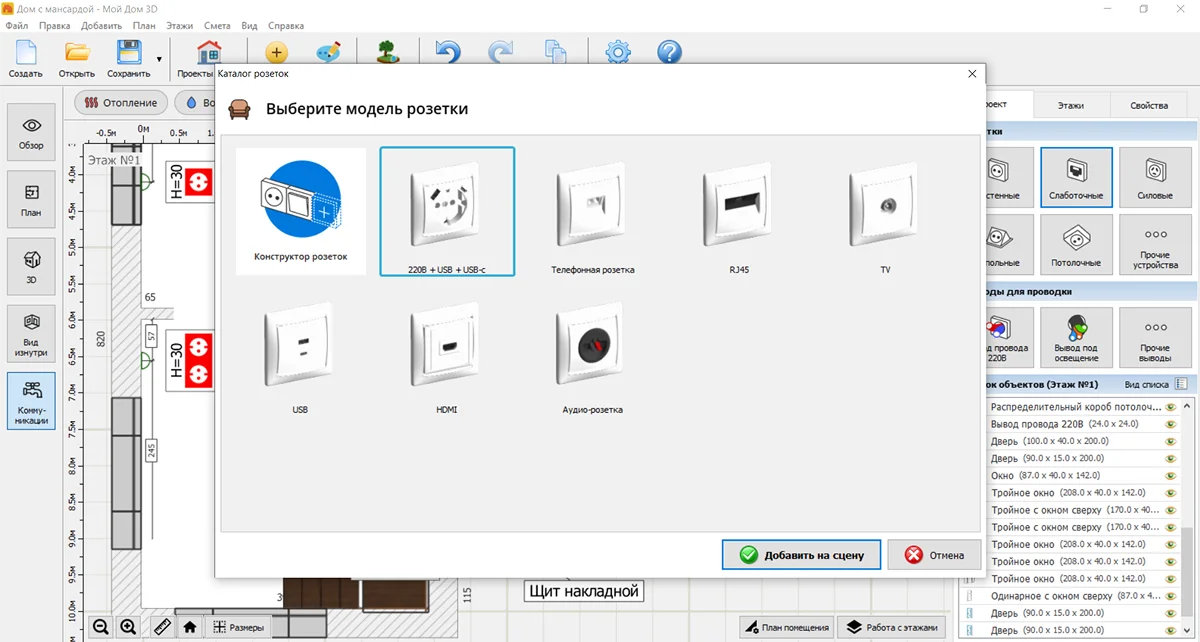

В каталоге, помимо стандартных устройств на 220В, есть дополнительные разновидности: влагозащищенные и силовые модели, розетки для интернета, стационарного телефона и телевизора, HDMI и USB, потолочные и напольные. Любая из них редактируется: меняются размеры, цвета рамок и корпусов, высота установки.

Важно продумать не только расположение, но и количество точек подключения. Единой формулы не существует, потому что этот параметр зависит от набора техники. Перед созданием проекта электроснабжения подготовьте список приборов для каждой комнаты: телевизор, роутер, компьютер, пылесос, торшер, зарядные устройства, увлажнитель воздуха и т.д. После этого добавьте еще 20–30% запаса. Практика показывает, что свободные гнезда почти всегда находят применение уже в первые годы после ремонта.

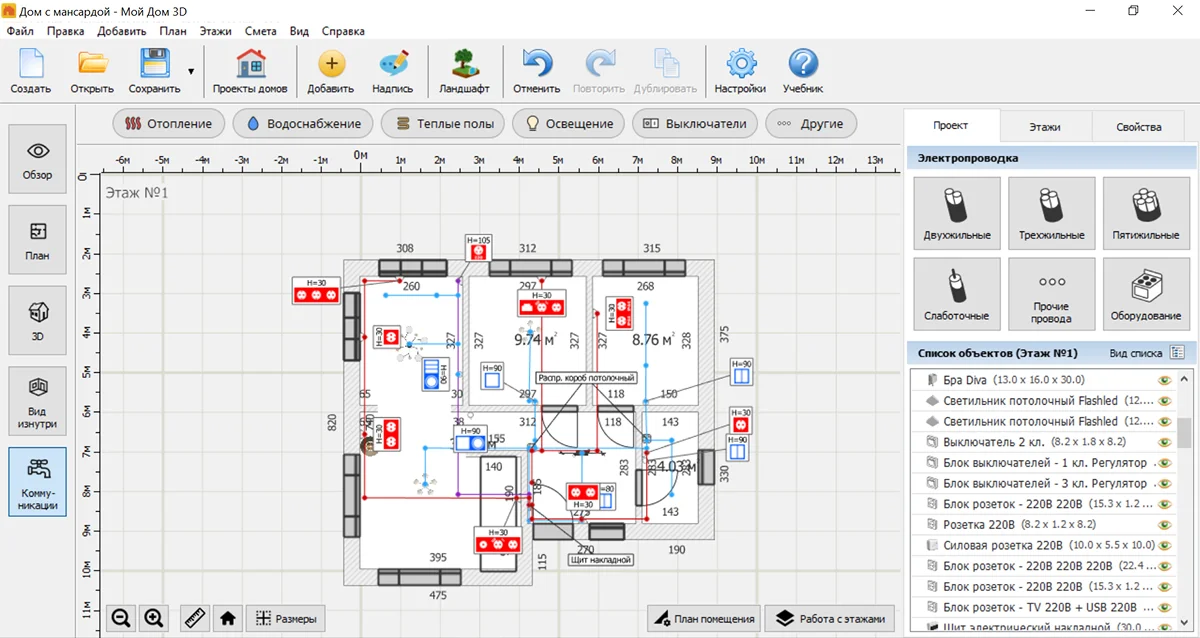

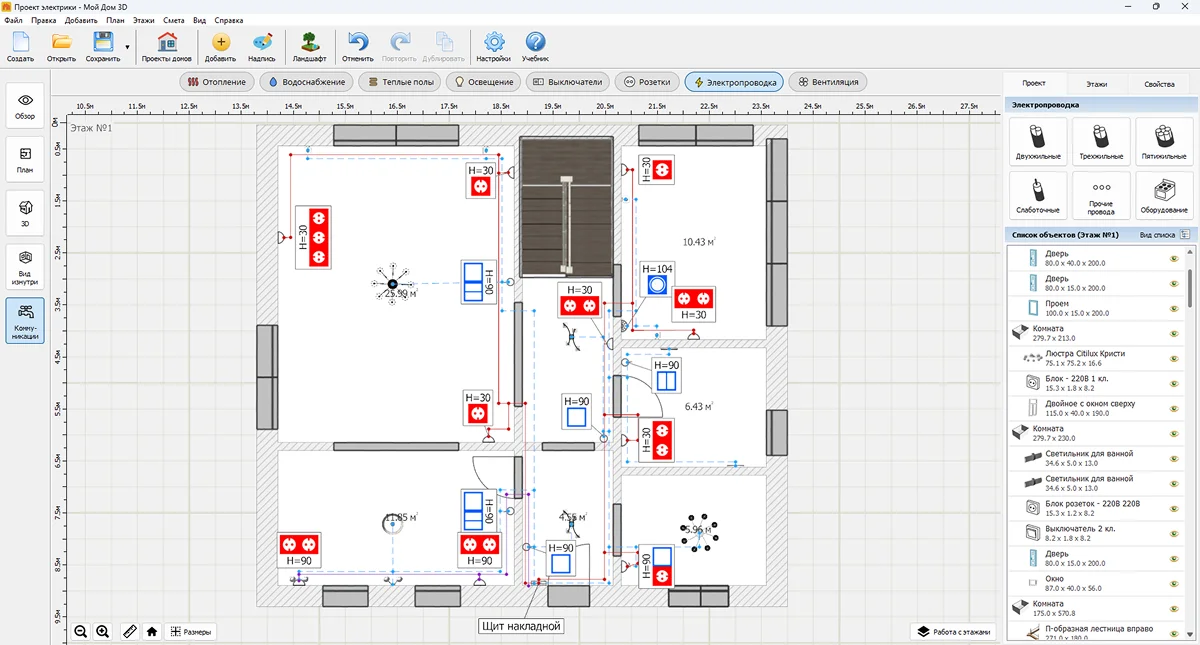

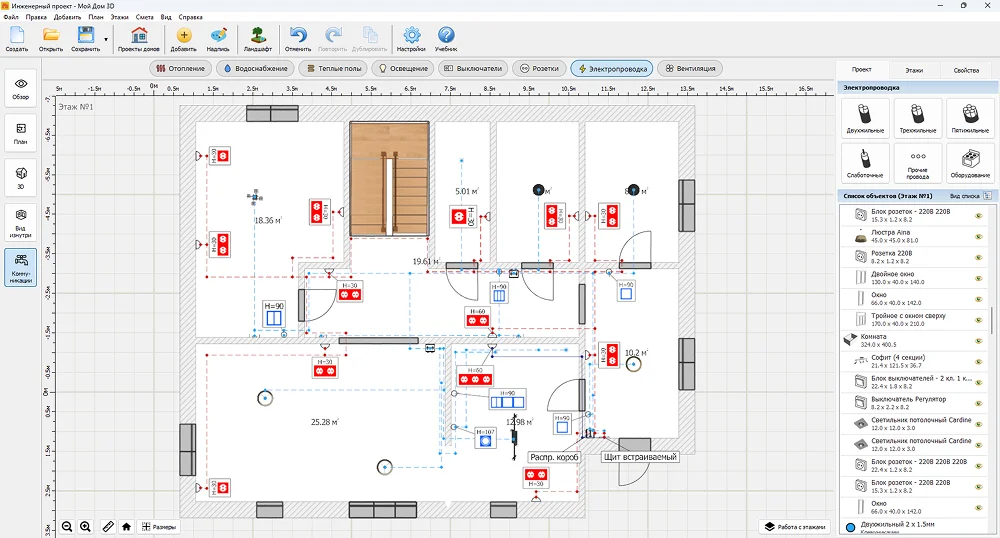

Когда все электроточки окажутся на своих местах, переходите к категории «Электропроводка». Здесь можно наметить линии для прокладки коммуникаций в частном доме. Свяжите между собой розетки, светильники и выключатели, группируя их по комнатам и назначению. В местах соединений большого числа проводов обязательно используйте распределительные коробки.

Элементы на листе стоит подписать. Для этого необязательно добавлять надписи вручную. Достаточно кликнуть правой кнопкой мыши по прибору и нажать «Добавить комментарий к объекту». Это создаст надпись-выноску, которую можно разместить где угодно на листе.

В библиотеке присутствуют двухжильные, трехжильные и пятижильные провода, а также слаботочные кабели. Благодаря этому на одном плане можно показать не только проводники на 220В, но и линии для интернета, телевидения и систем безопасности. Если здание включает несколько этажей, лучше сначала завершить прокладку инженерных сетей на одном уровне и только потом переходить к следующему.

Обязательно учитывайте сечения. Для освещения подходят кабели 1,5 мм², для розеток — 2,5 мм², для мощной техники вроде плит, кондиционеров и духовок — от 4 мм². Линии разных сечений различаются цветами, поэтому чертеж будет удобно читать.

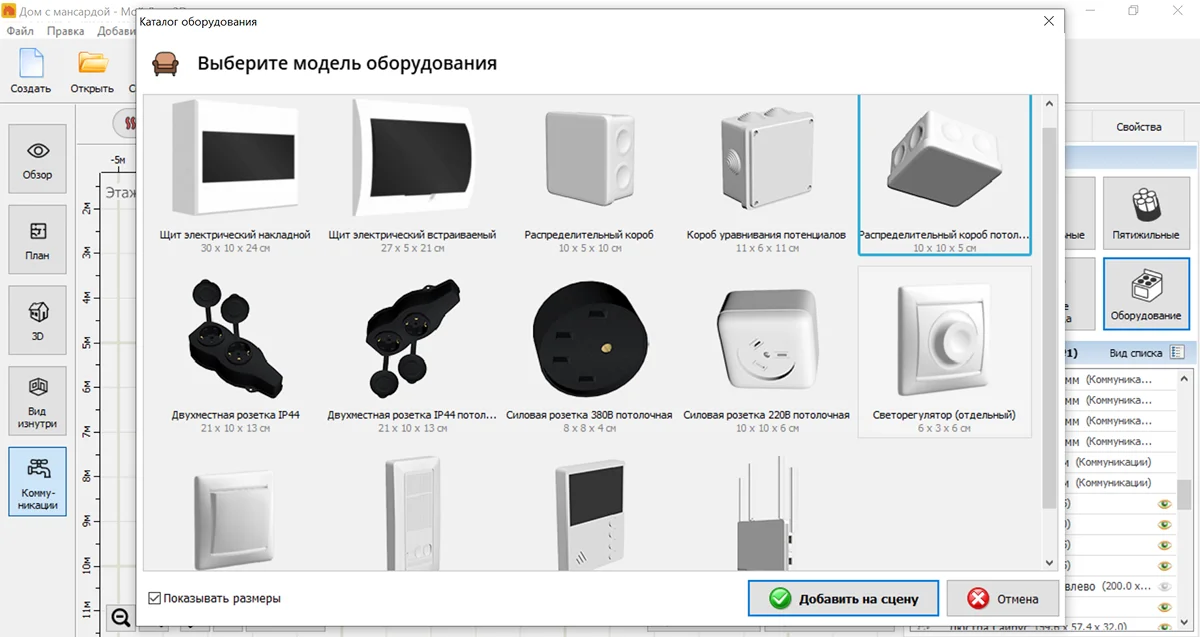

Далее откройте каталог оборудования и найдите распределительный щит. Разместите его возле точки ввода электричества в коттедж или квартиру. Помимо силового щита, полезно выделить отдельный щиток для подключения слаботочных коммуникаций.

На данном этапе стоит задуматься об элементах автоматизации, которые сделают жизнь в доме комфортнее. В программе можно схематично обозначить выводы под датчики движения, освещения и контроллеры умного дома. Также вы можете использовать розетки с USB или Ethernet-портами, чтобы зарезервировать место для будущих модулей автоматизации. Добавьте подписи к элементам, чтобы понять, что и где будет находиться.

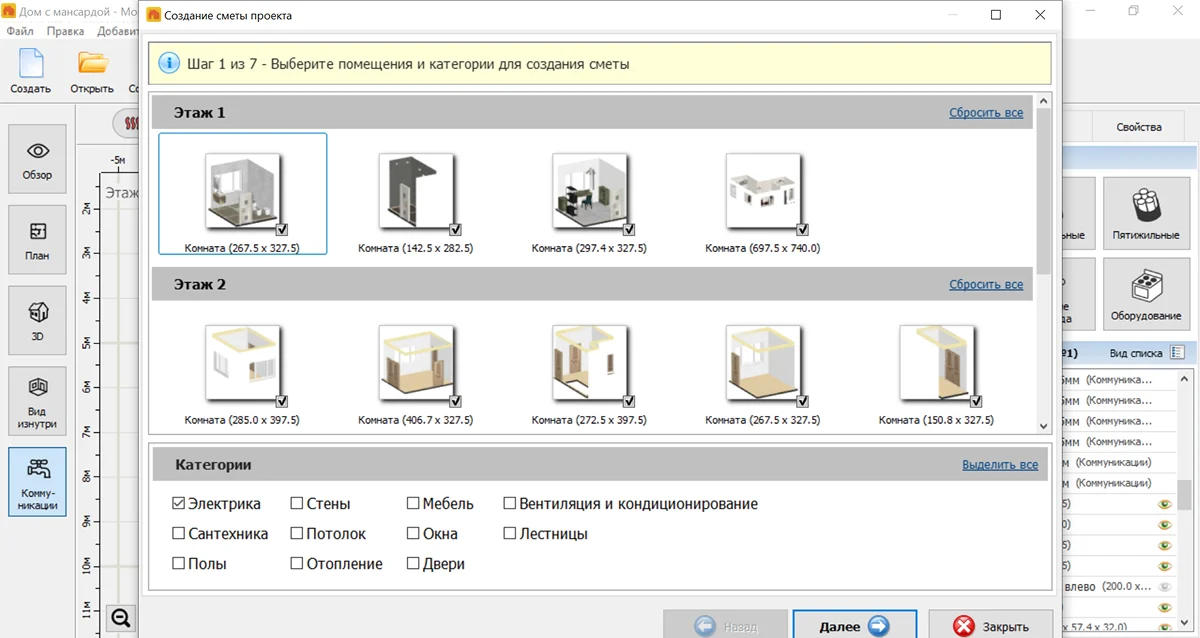

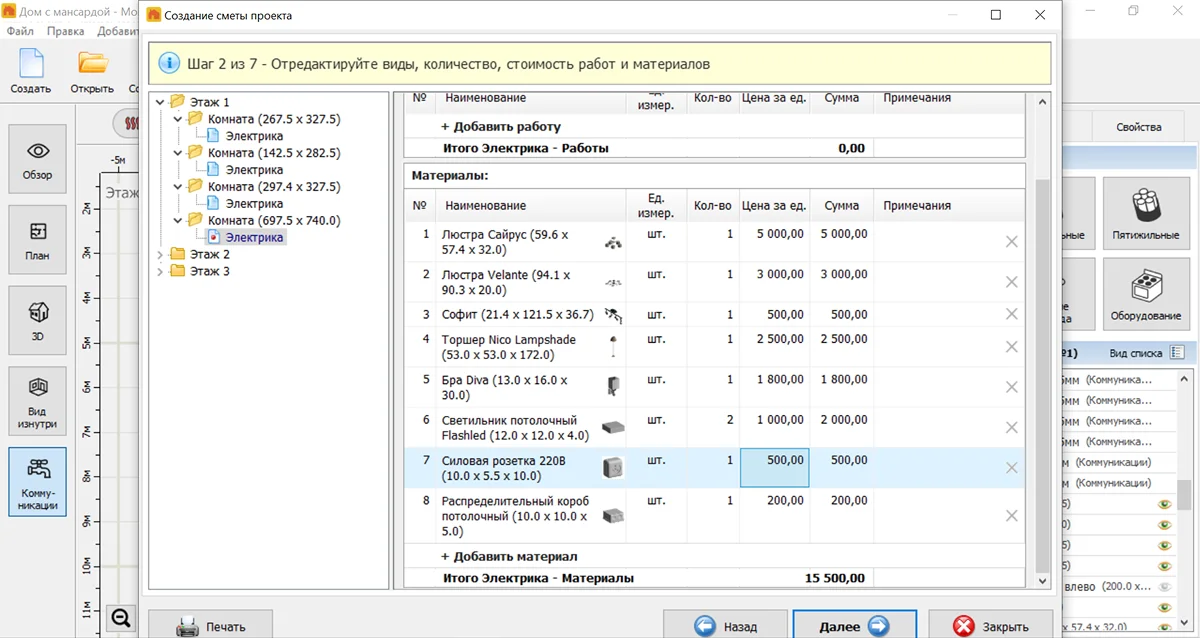

Когда работа над электрической сетью закончена, откройте окно «Смета» и отметьте галочкой пункт «Электрика». Программа автоматически соберет данные по добавленному оборудованию и сформирует перечень материалов. Вручную в таблицу можно добавить работы и указать их стоимость. Получившийся список удобно использовать для предварительной оценки бюджета и закупки комплектующих перед началом монтажа.

В программе предусмотрен отдельный режим «Отопление» в разделе «Коммуникации». Здесь собраны радиаторы, котлы, коллекторы, полотенцесушители, линии подачи и обратки, а также другое необходимое оборудование. Все элементы размещаются на собственном слое, поэтому лист отопления не смешивается с электрикой, водоснабжением и вентиляцией.

Начинать разработку лучше с расстановки приборов. Сначала найдите участки для установки радиаторов и котла отопления, затем выполните разводку. Такой порядок помогает увидеть будущий план и избежать лишних переделок при проектировании.

Работать можно с трубчатыми чугунными, стальными и биметаллическими моделями, есть варианты с декоративными экранами. При расстановке можно выбрать отопительное оборудование на нужное количество секций, чтобы учесть теплопотери конкретного помещения. Кроме того, любая батарея перекрашивается. Это полезно, если нужно увидеть, как отопительные приборы будут сочетаться с отделкой.

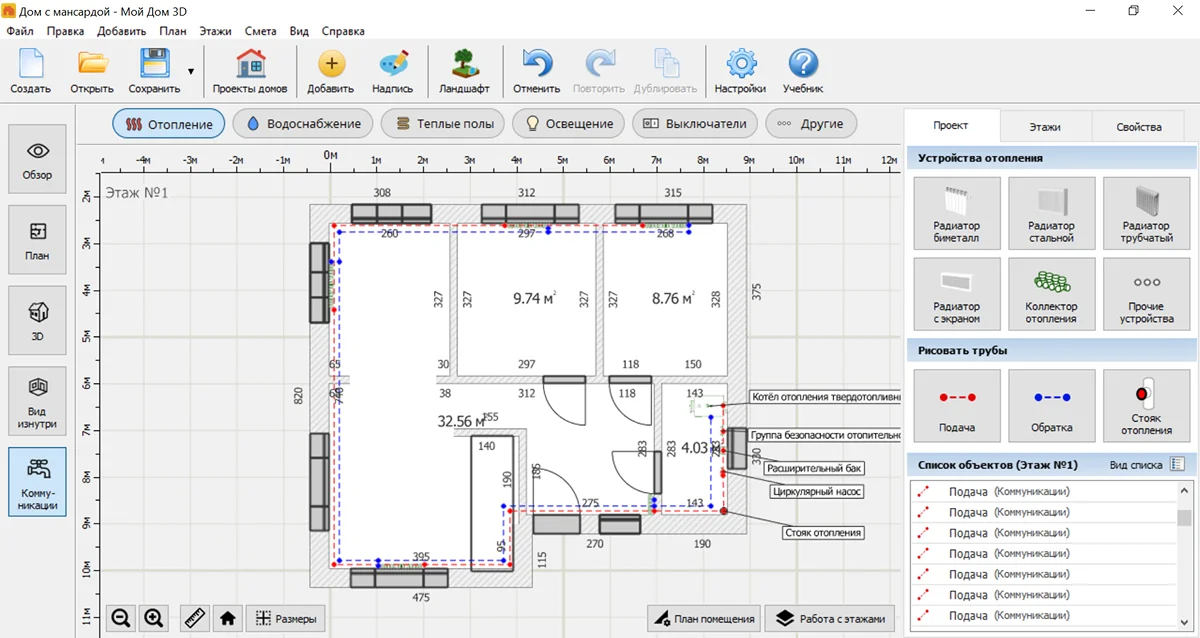

Распределите радиаторы вдоль стен помещений, а затем соедините их. В программе есть обратка и подача, благодаря этому вы сможете указать направление движения теплоносителя. Если в доме больше одного этажа, обязательно добавьте стояк отопления, который будет переносить нагретую жидкость. Его лучше размещать ближе к центру здания.

Эффективность обогрева напрямую зависит не только от мощности котла, но и от того, насколько правильно учтены особенности конструкции здания. Софт дает возможность визуально оценить потенциальные зоны утечек тепла. Воспользуйтесь режимом 3D-визуализации и обратите внимание на помещения с панорамными окнами, выходами на террасу или высокими потолками. Именно здесь следует устанавливать радиаторы с увеличенным количеством секций или предусматривать дополнительный контур теплого пола.

При рисовании системы отопления обязательно выберите конкретный тип разводки. Однотрубная проще в расчетах, ее можно задействовать в маленьких строениях. Двухтрубная обеспечивает более равномерный нагрев и позволяет снизить температуру. Коллекторная сложнее и дороже, но с ней можно управлять обогревом каждой комнаты. Если вы выбрали этот вариант, не забудьте разместить пару коллекторов в котельной.

Если вы проектируете двухтрубную разводку, постарайтесь сделать плечи контуров примерно равными по длине — это упростит гидравлическую балансировку в будущем. При однотрубной придется все делать вручную, настраивая каждый клапан в отдельности.

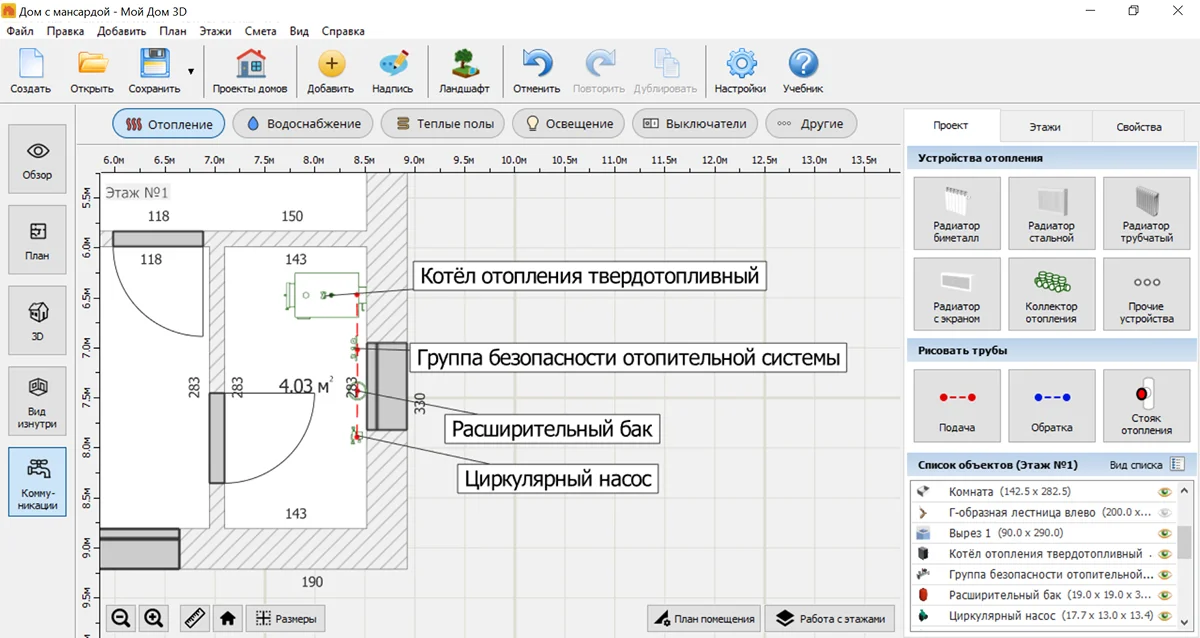

Откройте вкладку с отопительным оборудованием. В каталоге находятся котлы, расширительные баки, коллекторы, группы безопасности и другие устройства. Начните с размещения котла — именно он станет центром всей системы.

Для коттеджей обычно выделяют отдельное техническое помещение. Даже если котельная пока существует только на бумаге, лучше сразу заполнить ее оборудованием на плане. Благодаря этому будет проще определить места подключения и расстояния между устройствами. Проверьте, чтобы дверь в эту комнату открывалась наружу, рядом не было спальни или гостиной, а на одной из стен присутствовало окно — это обязательные требования к помещению. Если мощность газового котла не превышает 30 кВт, можно обойтись и без котельной, а разместить все на кухне.

Для маленьких дачных домиков не всегда есть смысл создавать полноценное отопление. Можно использовать электрические приборы с подключением в розетку. Расставьте конвекторы по комнатам, а потом вставьте напольные модели возле самых больших окон.

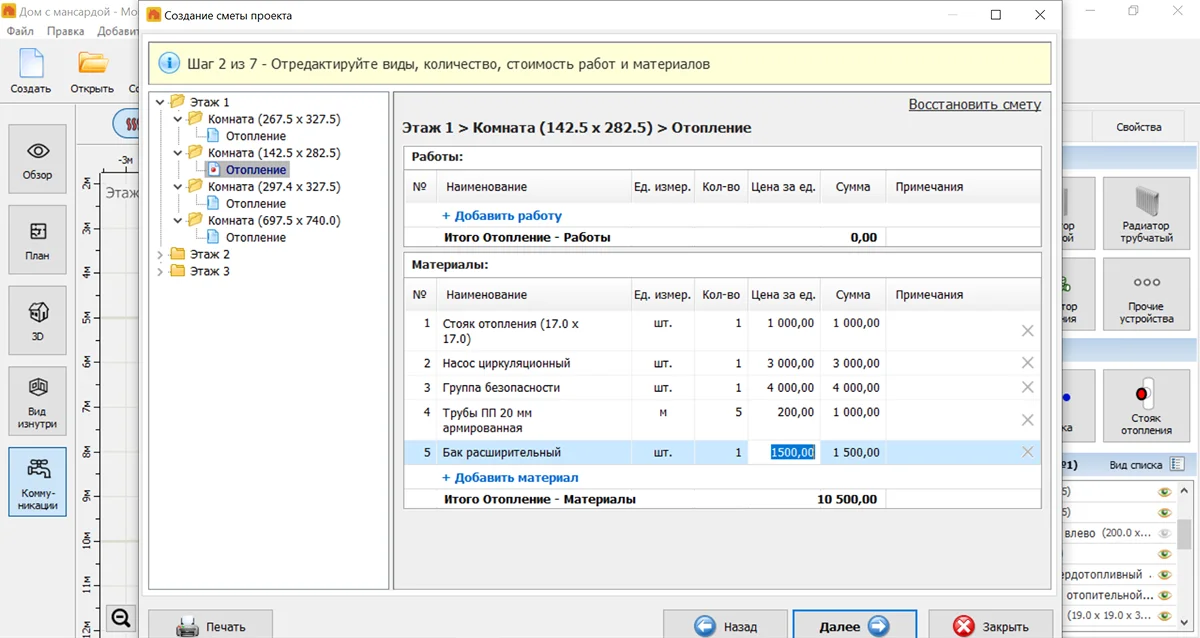

Теперь откройте раздел со сметой и выберите «Отопление». Программа соберет информацию по добавленному оборудованию. При необходимости в таблицу можно вручную внести монтажные работы, расходные материалы и дополнительные затраты. Полученный документ позволяет заранее оценить сравнить несколько вариантов и оценить их стоимость. Например, посмотреть разницу между радиаторной схемой и комбинированным решением с теплыми полами.

Эта система вынесена в отдельный режим проектирования. Это удобно, поскольку напольное отопление имеет собственную схему укладки и обычно работает независимо. Возможность проектировать такие контуры отдельно появилась в новых версиях программы, поэтому не забудьте скачать обновление.

Для начала выберите помещение, в котором будет размещаться контур. Чаще всего напольное отопление проектируют в санузлах, кухнях, прихожих и гостиных. В спальнях его используют реже, хотя окончательное решение зависит от особенностей постройки.

Дальнейшие действия зависят от типа выбранной системы. Водяная удобна тем, что ее можно питать от газового или твердотопливного котла. Электрическая гораздо проще в монтаже и эксплуатации. А инфракрасная более равномерно прогревает поверхность и быстро нагревается.

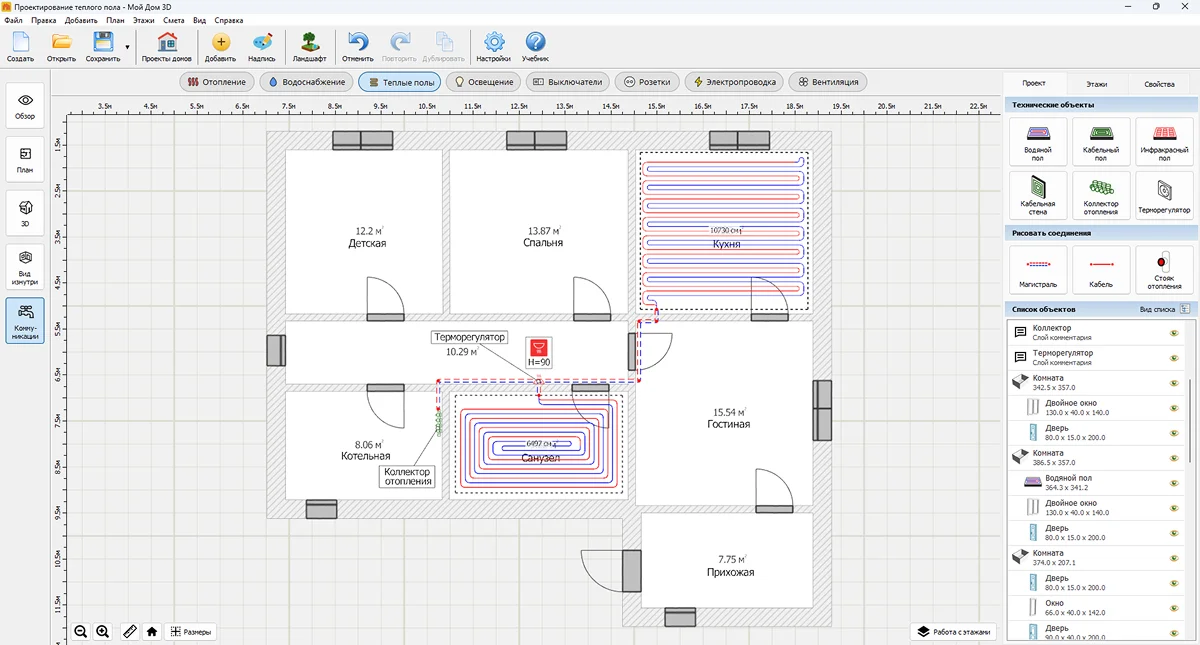

Вне зависимости от выбора, нарисуйте границы зоны укладки. Программа сама построит остальное. В случае с электрической и кабельной системами дальнейшие настройки не потребуются. Достаточно выбрать место под терморегулятор и проложить кабель. Если речь идет о водяном отоплении, то нужно указать тип схемы, направление и ширину шага укладки, диаметр труб. Далее подсоедините комнату к общедомовым коммуникациям, выделив под эту задачу отдельный коллектор.

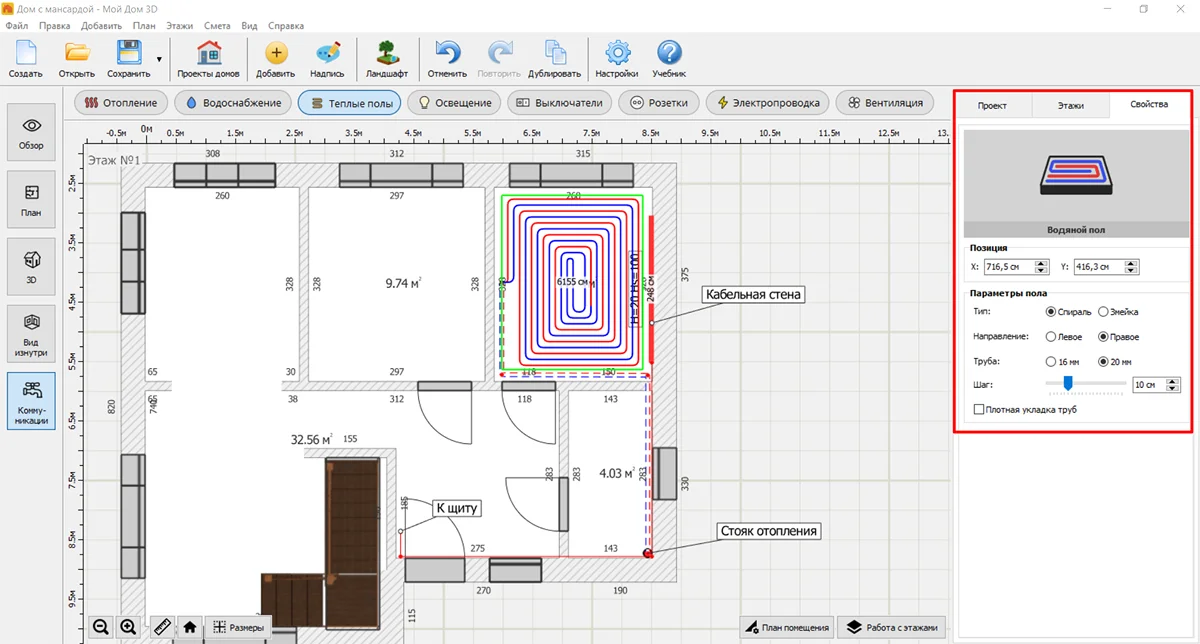

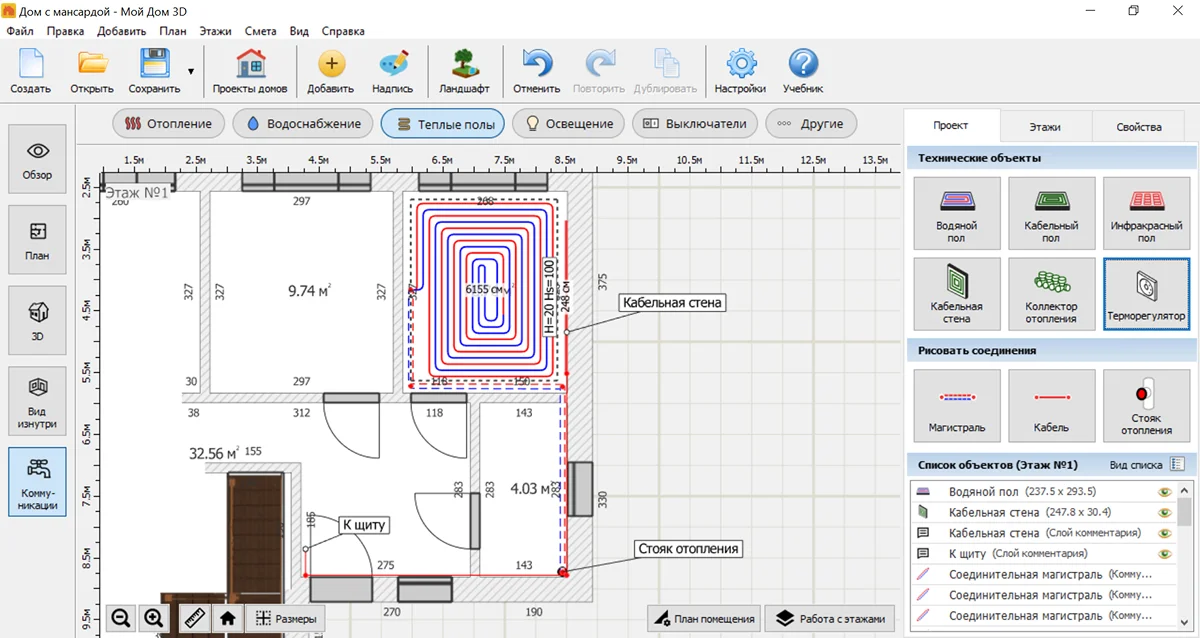

Помимо теплого пола, в каталоге есть кабельная стена. Ее суть та же, что и у электрического напольного аналога. Разместите такое устройство на стене и подключите его к проводке.

При установке терморегулятора следите, чтобы он находился не слишком близко к батареям, окнам и самому теплому полу. Лучше устанавливать его на высоте не менее 60 см от поверхности. В противном случае потоки нагретого воздуха будут искажать показатели.

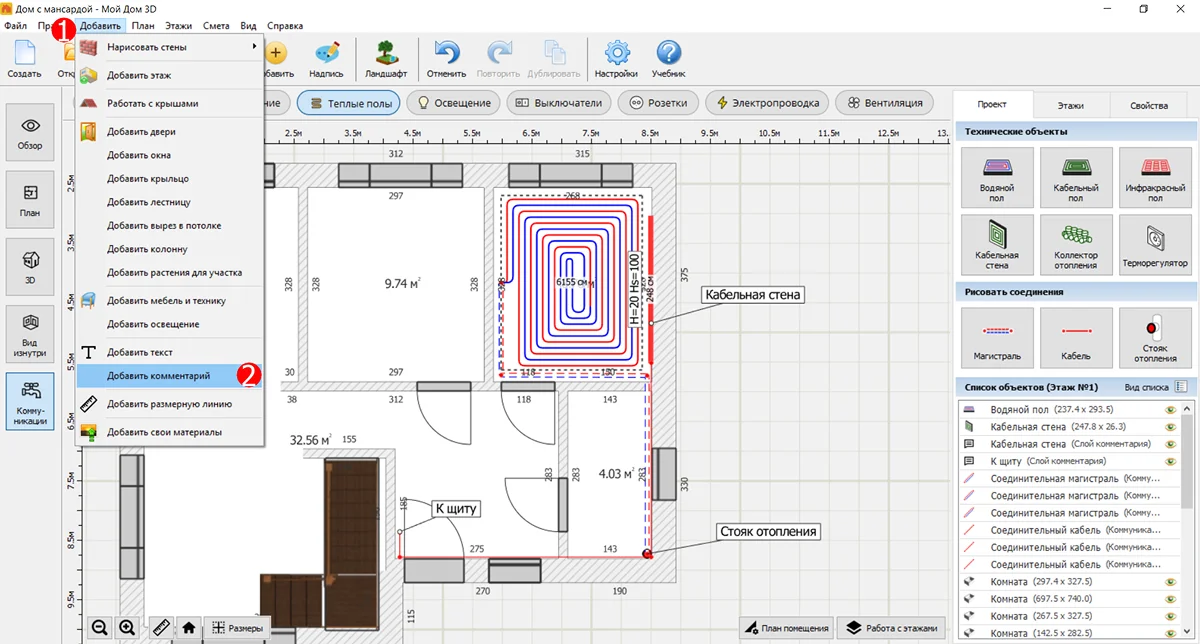

Чтобы в дальнейшем не путаться при монтаже, полезно подписать все элементы с помощью комментариев. Они добавляются через верхнюю панель. Найдите пункт «Добавить» → «Добавить комментарий», разместите плашку на чертеже и введите текст. Параметры надписи можно отредактировать через «Свойства»: поменять шрифт или размер букв, сделать их полужирными или курсивными.

В разделе «Водоснабжение» можно разместить сантехнику, продумать разводку труб и наметить схему отвода стоков. Все сети отображаются на собственном слое, поэтому не перекрывают остальную инженерию.

Как и в случае с электрикой, работу лучше начинать не с коммуникаций. Сначала расставьте сантехнику и точки водоразбора, затем определите расположение стояков и коллекторов, и только после этого переходите к прокладке труб. Такой подход позволяет сразу увидеть всю инженерную инфраструктуру целиком и избежать лишних пересечений коммуникаций.

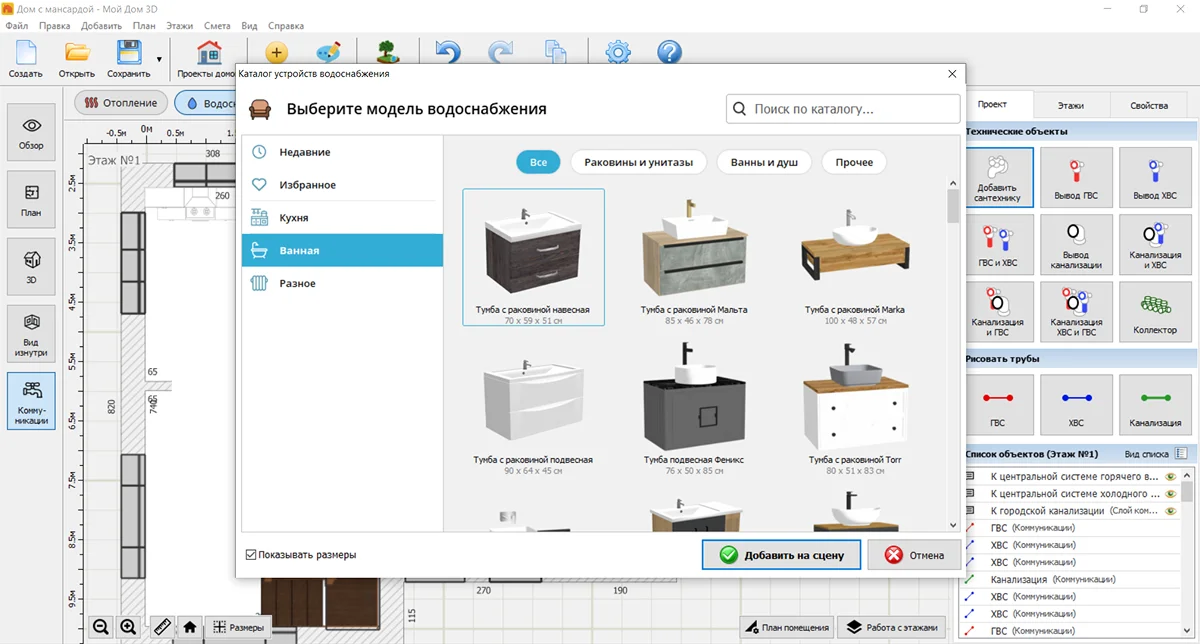

Перейдите в каталог и посетите раздел с сантехническими приборами. В встроенной библиотеке находятся унитазы, раковины, душевые кабины, ванны, биде, стиральные машины и другая техника, требующая подключения к ХВС и канализации. Переместите требуемые элементы на план и разместите их в соответствии с будущей планировкой помещений.

На этом этапе не стоит ограничиваться только сантехникой. Если уже известно расположение стиральной машины, посудомоечной машины, бойлера или фильтров очистки воды, их тоже лучше сразу добавить. Чем больше известно о расположении таких предметов, тем проще будет выполнить прокладку коммуникаций и оценить объем материалов.

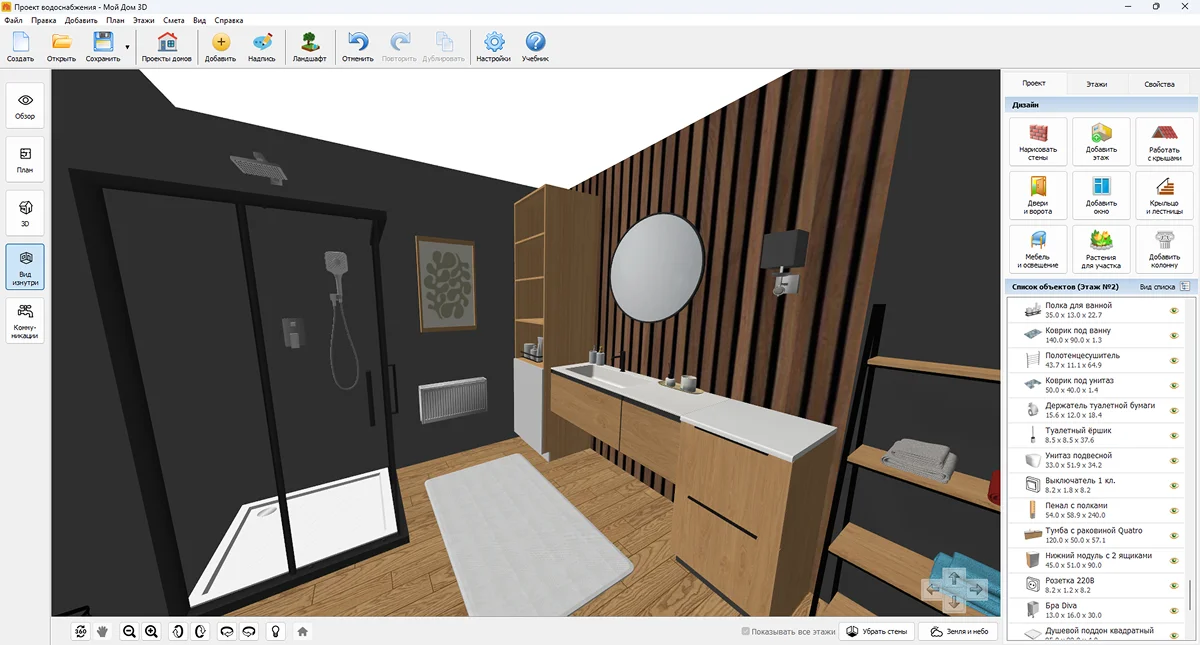

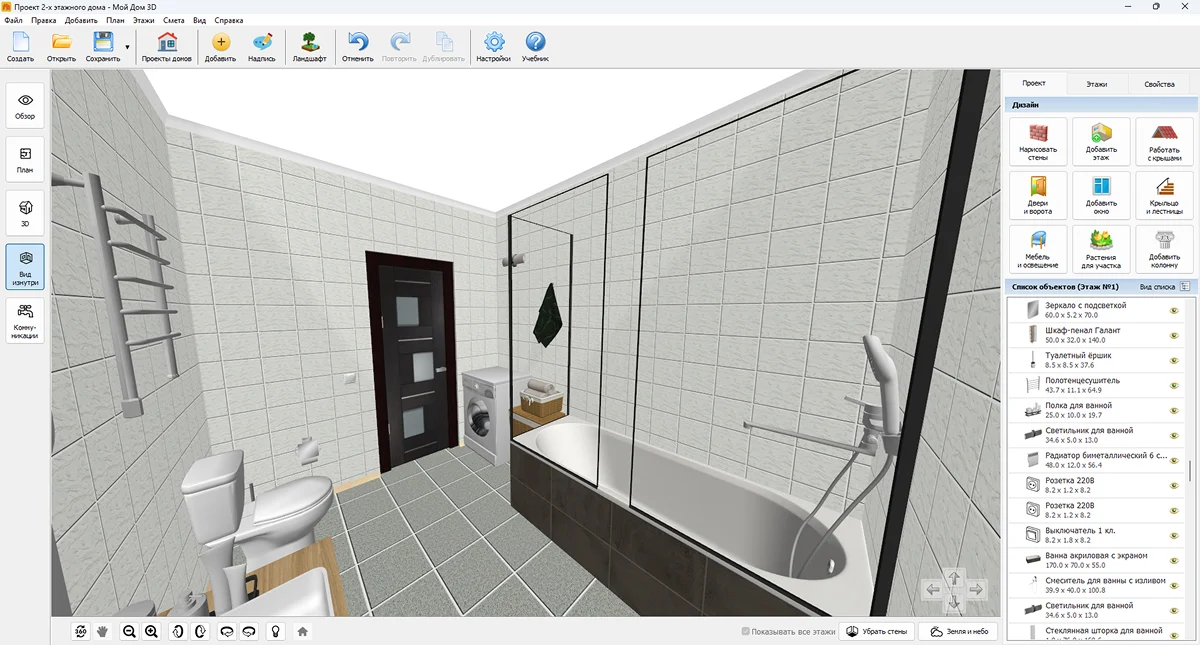

После расстановки переключитесь в режим 3D и убедитесь, что между объектами остается достаточно свободного пространства. Особенно это актуально для небольших санузлов, где несколько сантиметров могут повлиять на удобство эксплуатации.

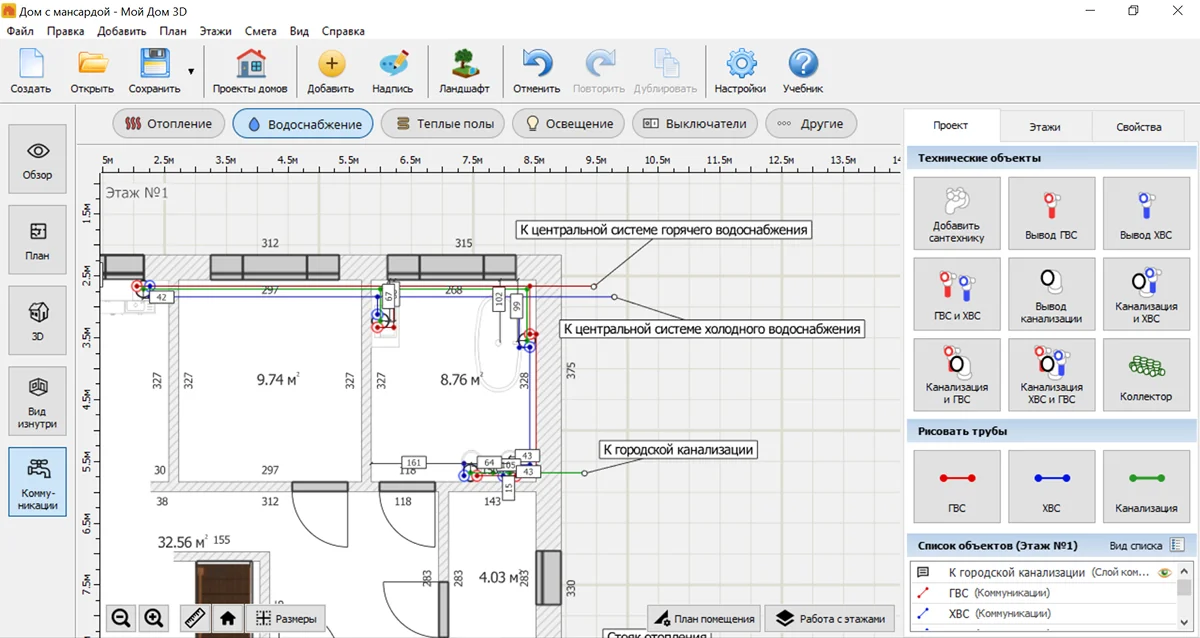

Теперь необходимо показать, откуда будет поступать вода. Для квартиры это обычно стояки ХВС и ГВС. В коттедже источником может быть скважина, колодец или магистральная водопроводная труба. Свой выбор лучше отметить на плане, оставив комментарий.

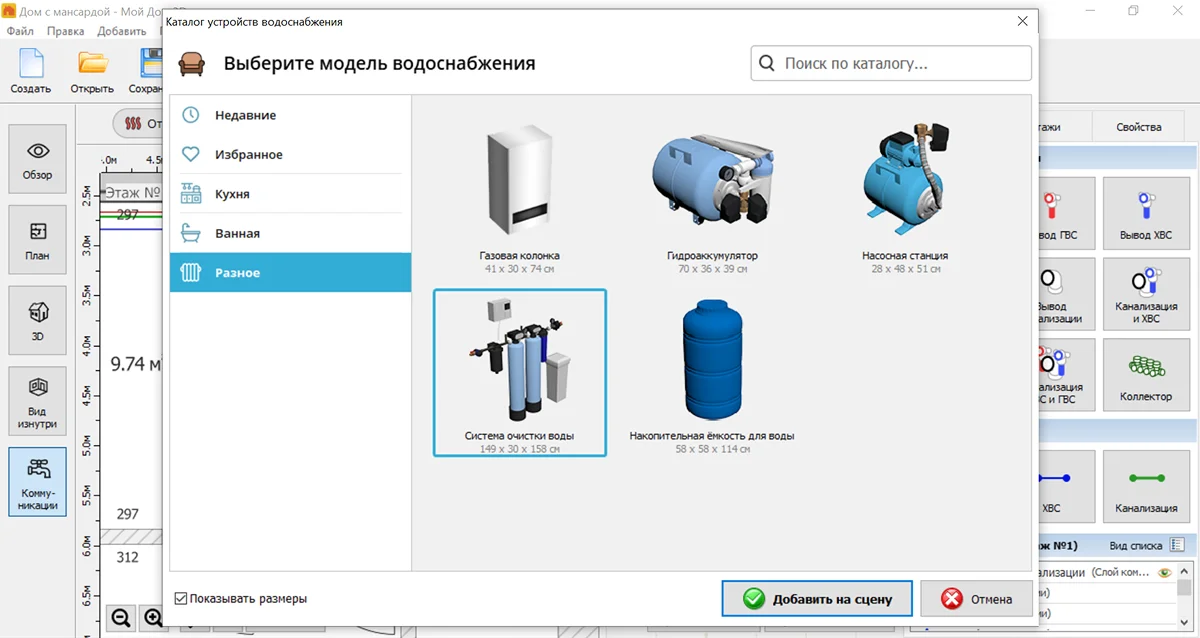

Если требуются автономное водоснабжение и канализация, сразу отметьте расположение насосного оборудования, гидроаккумулятора и точки выхода трубопроводов за пределы здания. Даже схематичное обозначение поможет избежать ошибок при дальнейшей разработке. Приборы лучше разместить в отдельном отапливаемом помещении или на цокольном этаже, но можно задействовать и котельную.

После этого найдите подходящее место для коллектора. Схема с его участием требует большего количества трубопроводов, зато позволяет отключать отдельные приборы независимо друг от друга. Именно поэтому ее часто используют в современных домах и квартирах после капитального ремонта. Для того чтобы сэкономить, можно использовать тройниковую схему, но ее будет сложнее обслуживать.

Коллектор лучше располагать максимально близко к основным потребителям воды. Чаще всего для него выделяют сантехнический шкаф в санузле, техническое помещение или нишу возле стояков. Важно предусмотреть свободный доступ к запорной арматуре, счетчикам и фильтрам, поскольку эти элементы периодически требуют обслуживания.

Если санузлов несколько, иногда выгоднее установить два отдельных коллектора вместо одного общего. В этом случае сокращается длина трубопроводов и уменьшается количество соединений. На этапе проектирования такой вариант легко проверить, сопоставив несколько способов разводки на одном плане.

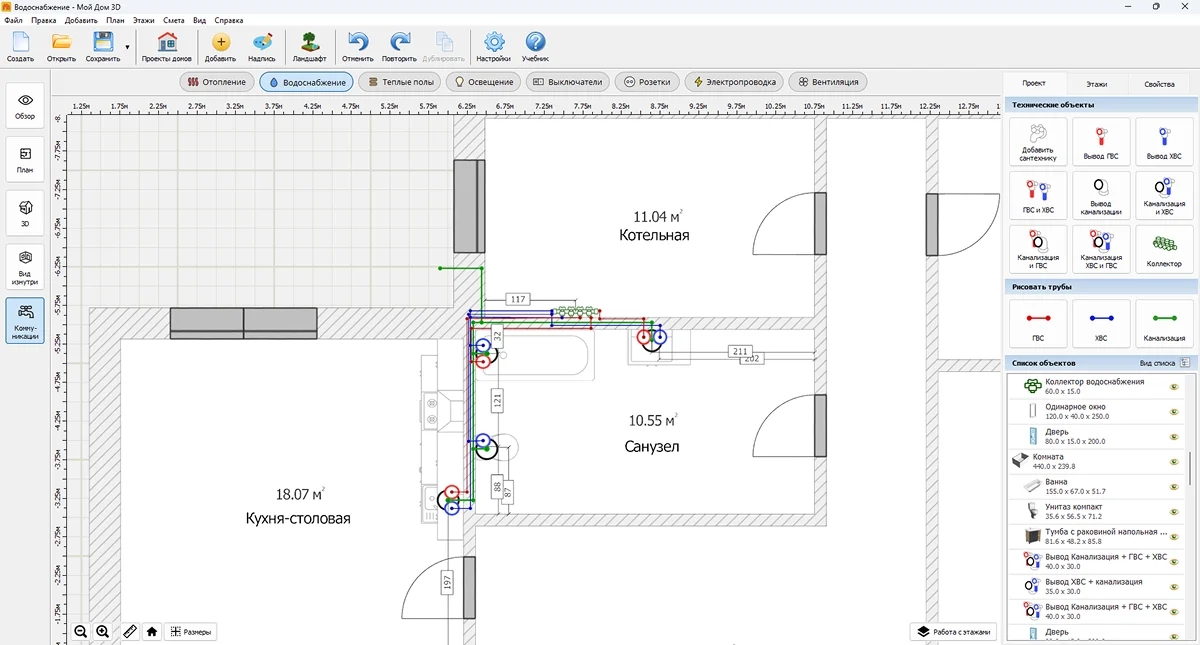

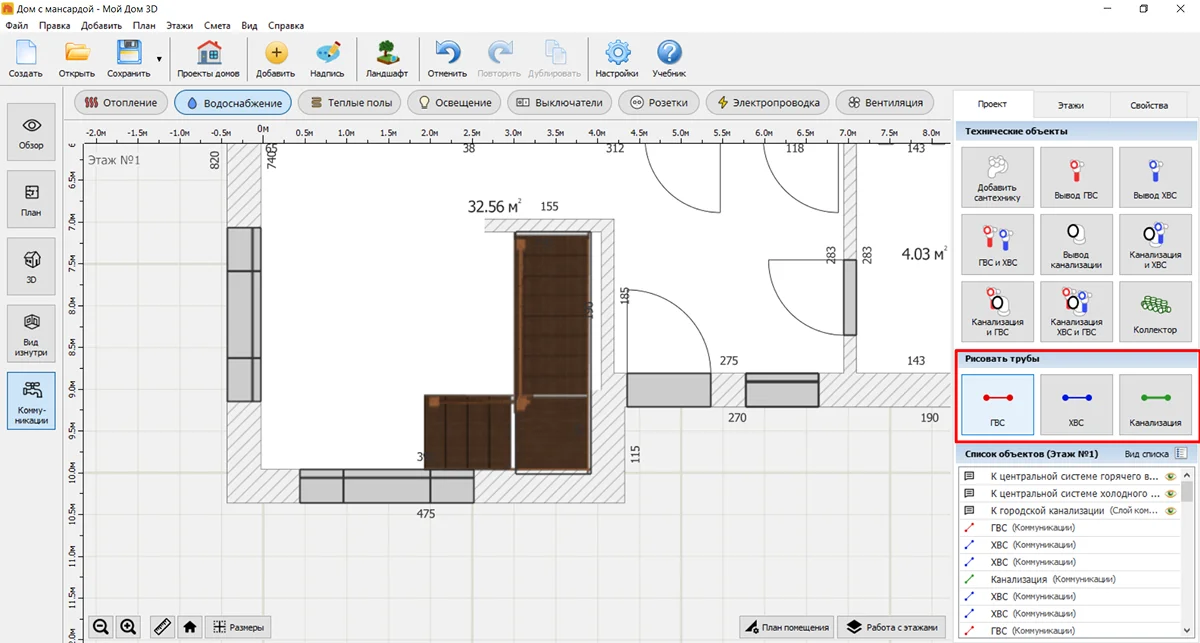

Когда все ключевые точки определены, переходите к размещению труб на плане. В программе есть отдельные линии для холодной и горячей воды, канализации. Они различаются цветом, поэтому чертеж останется понятным даже без дополнительных подписей.

Во время проектирования старайтесь вести водопроводные и канализационные трубы по кратчайшему маршруту без большого количества поворотов. Чем сложнее трасса, тем выше расход материалов и вероятность ошибок при монтаже. Если рядом проходят трубопроводы отопления или электрические кабели, лучше сразу проверить, не возникает ли пересечений.

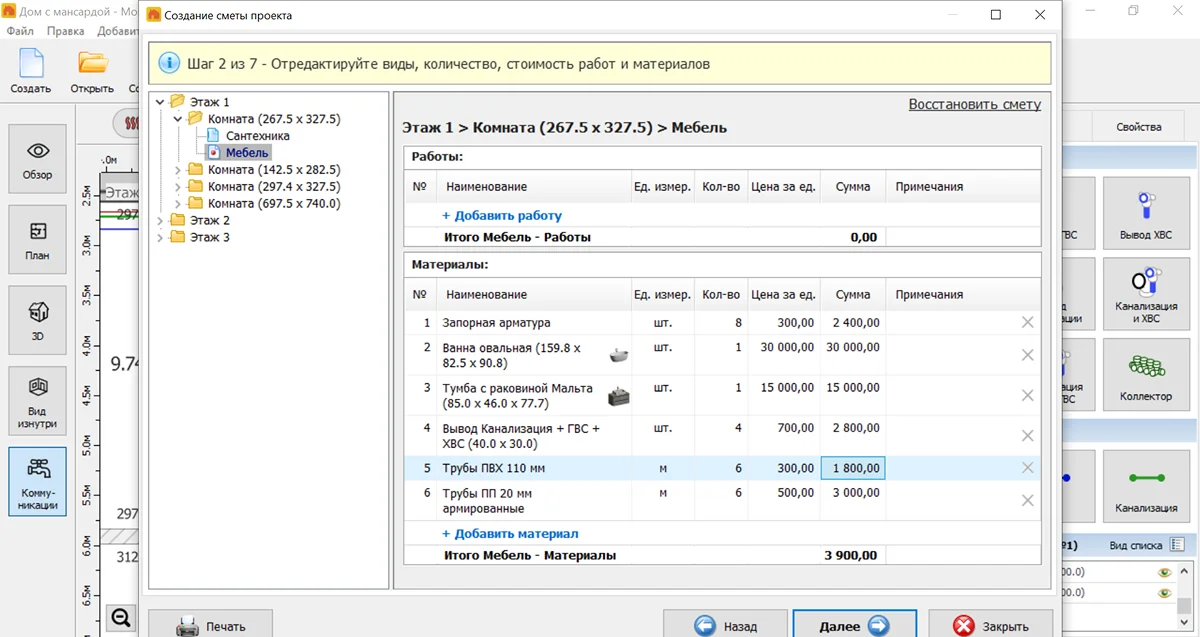

После проверки откройте смету и выберите пункты «Сантехника» и «Мебель» — все из систем холодного и горячего водоснабжения попадает сюда. Программа подсчитает количество и типы оборудования, а затем внесет в список. При необходимости можно добавить стоимость монтажа, фитингов, запорной арматуры и других материалов. Полученная ведомость пригодится для закупок и поможет заранее оценить бюджет.

Многие домовладельцы вспоминают о вентиляции в последнюю очередь, хотя продумывать систему воздухообмена лучше одновременно с остальными инженерными решениями. Это позволяет определить места прохождения воздуховодов и избежать конфликтов с балками, кабелями и другими коммуникациями.

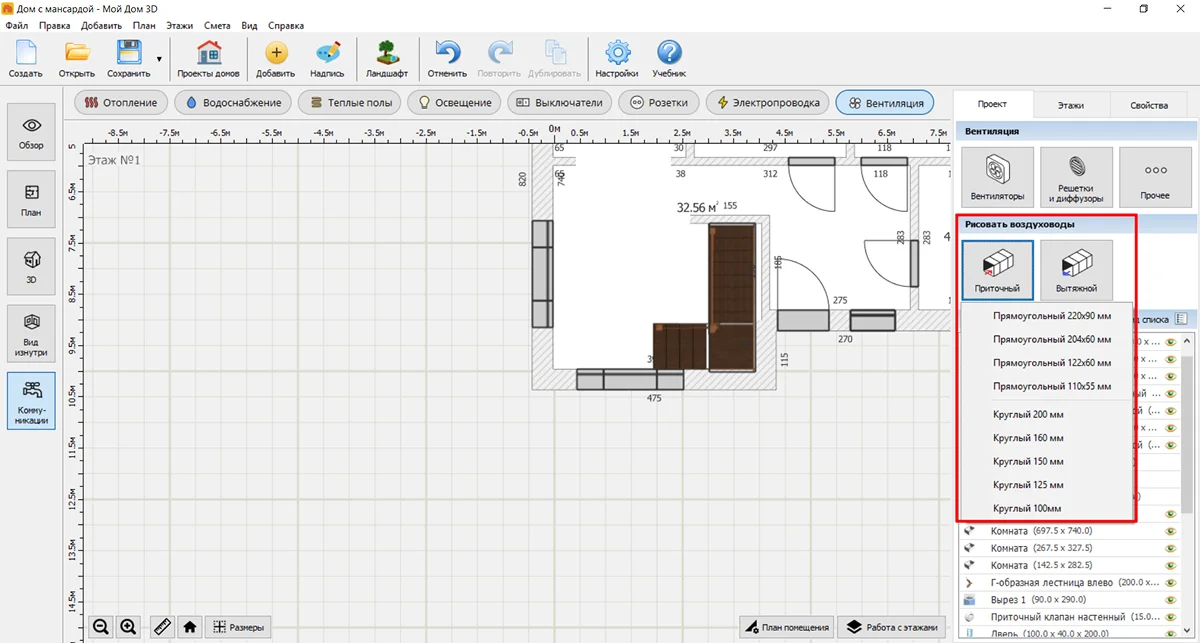

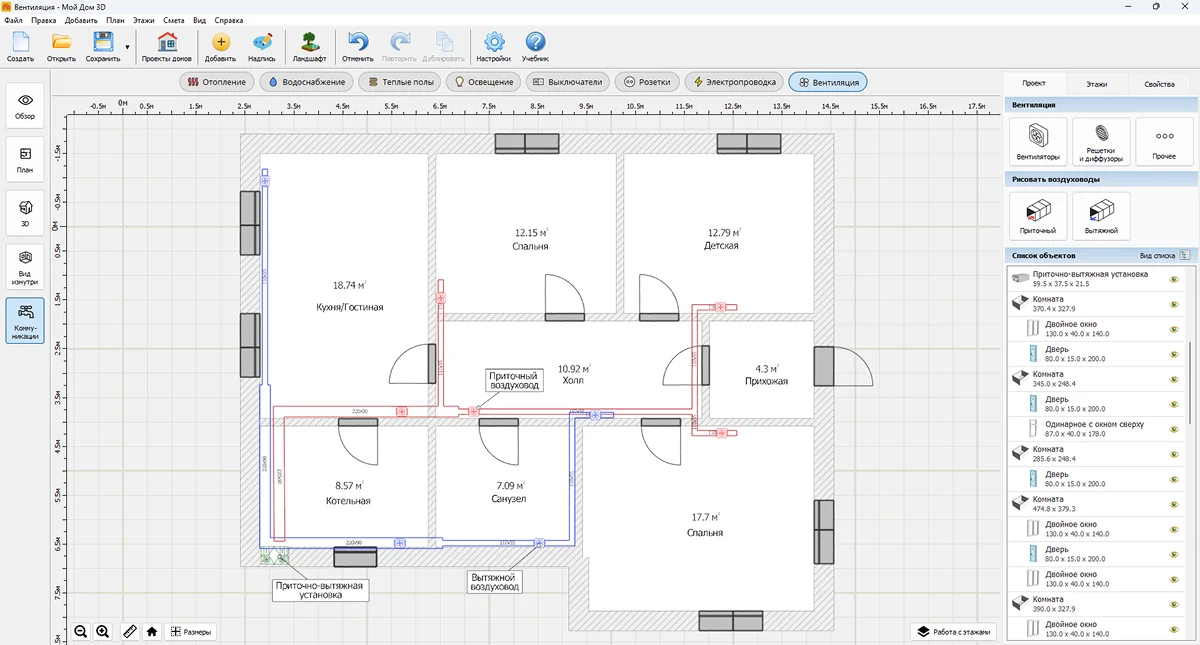

Для начала откройте соответствующий раздел. В правой части окна появится каталог оборудования. В нем собраны вентиляционные каналы, воздуховоды, решетки, диффузоры, вентиляторы и другие элементы системы. Начните с расстановки воздуховодов. При нажатии на кнопку с трубой вы сможете выбрать ее размеры и форму сечения. Эти параметры стоит подбирать, пользуясь заранее выполненными расчетами. Такие можно сделать с помощью онлайн-калькулятора.

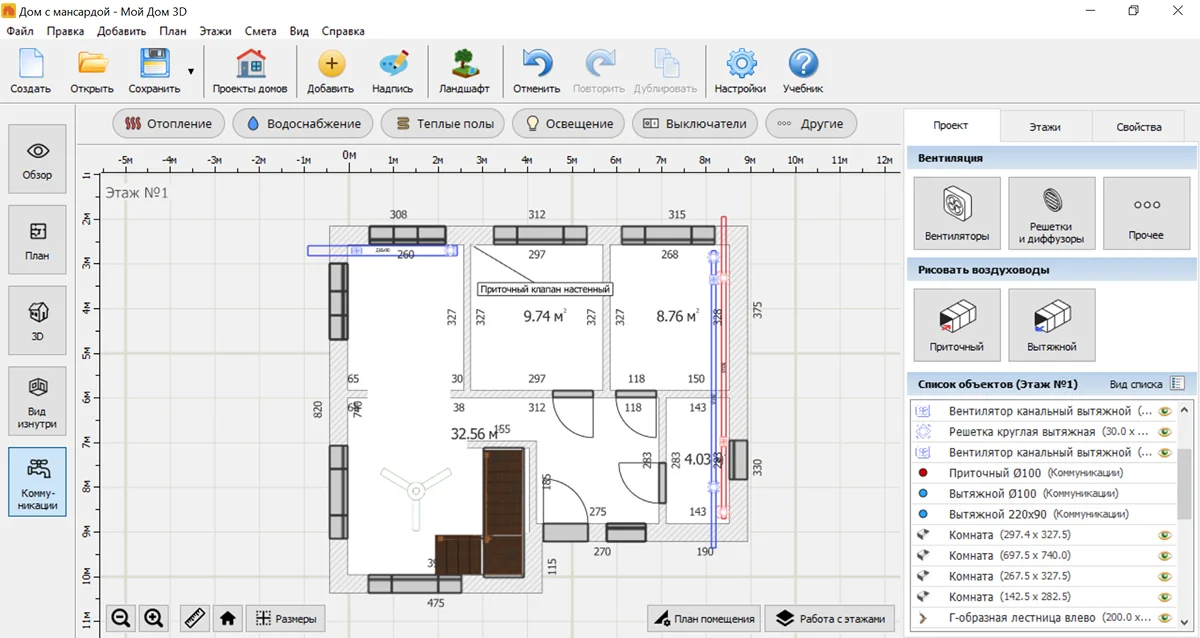

При построении вентиляционных трасс старайтесь делать как можно меньше резких поворотов. Чем прямолинейнее проходит воздуховод, тем эффективнее работает система. Кроме того, короткие маршруты позволяют сократить расход материалов при монтаже.

Один из главных недостатков мощной вентиляции — шум от работающих установок и турбулентный поток воздуха в воздуховодах. Проектируя разводку, старайтесь размещать канальные вентиляторы и приточные установки не над спальнями или детскими комнатами, а над техническими помещениями: кладовыми, ванными или коридорами. В программе вы можете измерить расстояние от вентилятора до спальни, чтобы убедиться, что оно превышает стандартные 3–4 метра, рекомендуемые для снижения шума до фоновых значений.

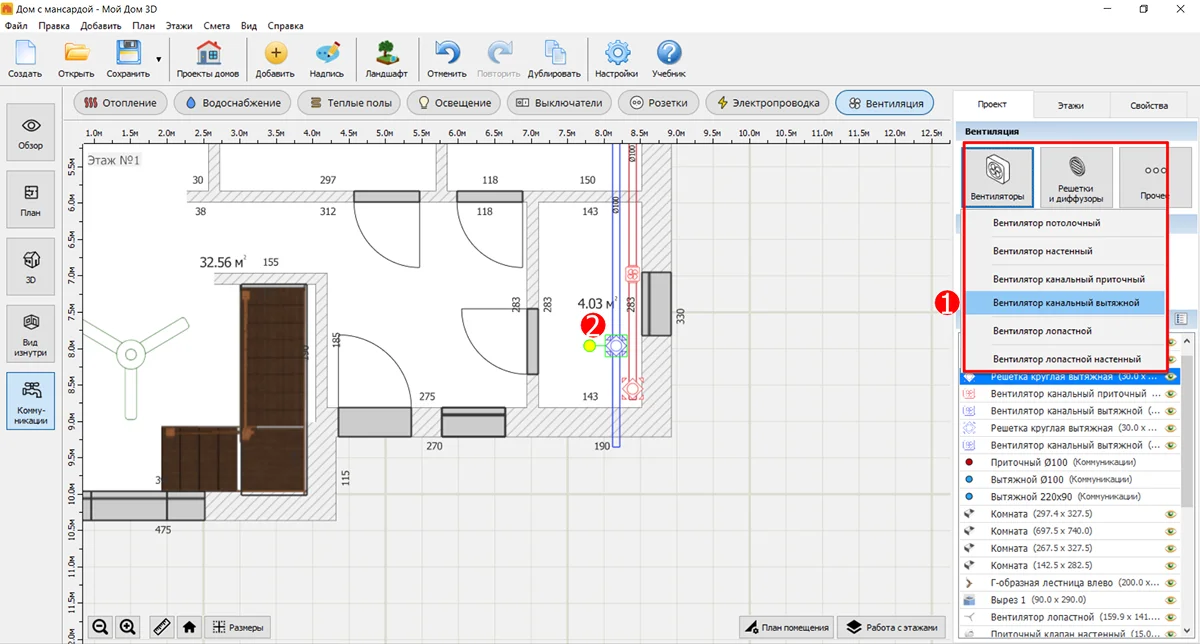

Добавьте диффузоры и решетки, разместите канальные вентиляторы. Эти элементы не ставятся сами по себе, их необходимо монтировать на короба. Обычные потолочные, настенные и напольные вентиляторы можно размещать отдельно, ими не стоит пренебрегать — они улучшают конвекцию воздуха в помещениях.

Разместите оборудование в соответствии с выбранной схемой воздухообмена. Для небольших домов часто достаточно нескольких вытяжных вентиляторов в санузлах и кухне, а для коттеджей большой площади может потребоваться полноценная приточно-вытяжная система.

Если в здании предусмотрена котельная, постирочная и другие технические помещения, их также стоит включить в проект. Такие комнаты предъявляют повышенные требования к воздухообмену, поэтому инженерные решения для них следует продумывать особенно тщательно. Например, в котельной весь объем воздуха должен обновляться не реже, чем раз в 20 минут. Проверьте с помощью калькулятора, будет ли выполняться это условие с учетом выбранного сечения воздуховодов и мощности установок.

При необходимости добавьте бризер и приточно-вытяжную установку, а затем создайте смету точно так же, как делали это в других разделах. Не забудьте указать размеры и метраж воздуховодов.

Чтобы продумать инженерные коммуникации в частном доме, необязательно быть профессиональным проектировщиком. Нужно лишь набраться терпения и использовать подходящую программу. В планировщике можно последовательно создать чертеж и 3D-модель здания, наполнить ее трубами, кабелями и техникой.
