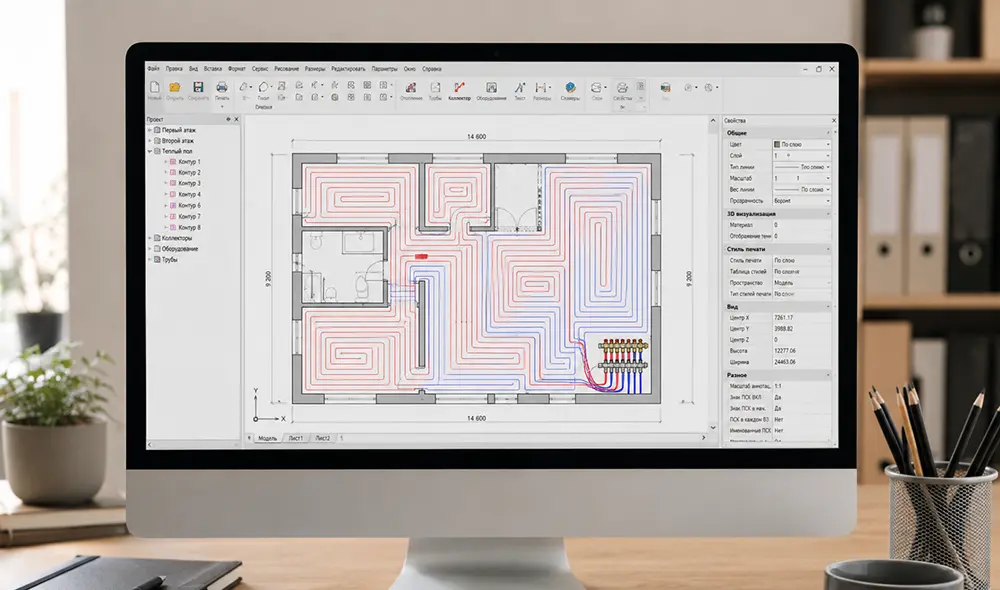

Топ-10 программ для раскладки и расчета теплого пола

В этом блоке мы собрали сервисы и десктопные приложения, предназначенные для новичков. Они не требуют специфических знаний, с их помощью можно быстро составить схемы монтажа и выполнить элементарный расчет стоимости теплого пола. Но для более серьезных вычислений могут понадобиться дополнительные калькуляторы или профессиональный софт.

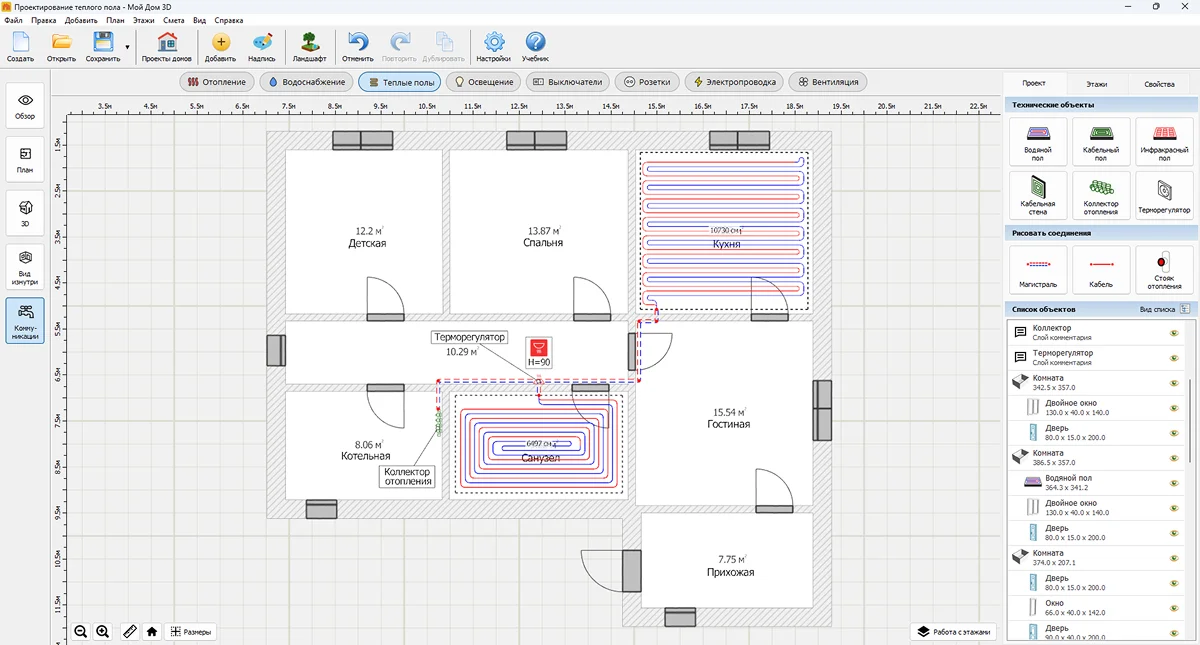

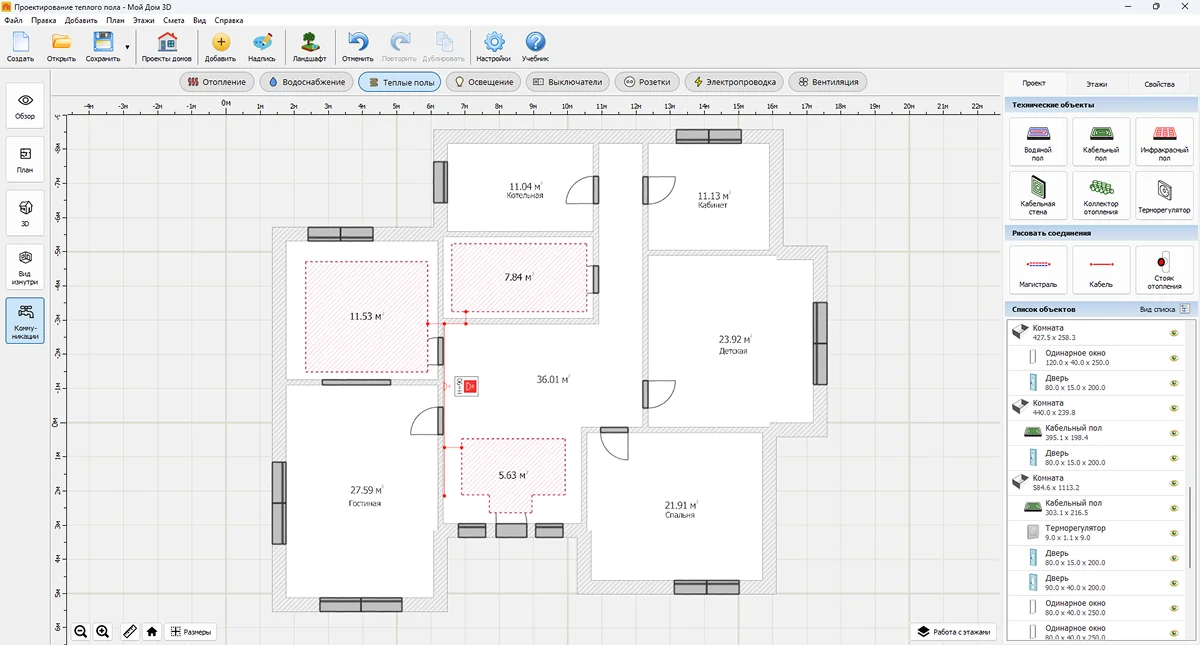

Мой Дом 3D — это универсальный инструмент для проектирования частных домов с коммуникациями. Тут достаточно нарисовать планировку, а софт сам построит 3D-модель. Далее можно добавить на план зоны с подогревом, проложить трубы обратки и подачи, расставить терморегуляторы и другое оборудование. Продукт позволяет работать с водяными, электрическими и инфракрасными решениями. Кроме того, здесь можно создавать и кабельные стены.

Все необходимые приборы уже есть в каталоге, рисовать с нуля их не придется. Интерфейс предельно прост, все надписи и подсказки русскоязычные. Можно создать смету, добавить свои расценки и работы, а затем получить список покупок. Правда, метраж кабелей придется вписывать вручную. Но при цене от 693 руб. этот минус выглядит не слишком критичным.

Функционал:

• обширный каталог предметов;
• расстановка коллекторов и стояков;
• взаимодействие с двух- и трехэтажными зданиями;
• добавление надписей и комментариев;
• проектирование отопления, водоснабжения, электрики и вентиляции;
• дизайн интерьера;
• экспорт в PDF, JPG и FBX;
• загрузка чертежа в качестве подложки.

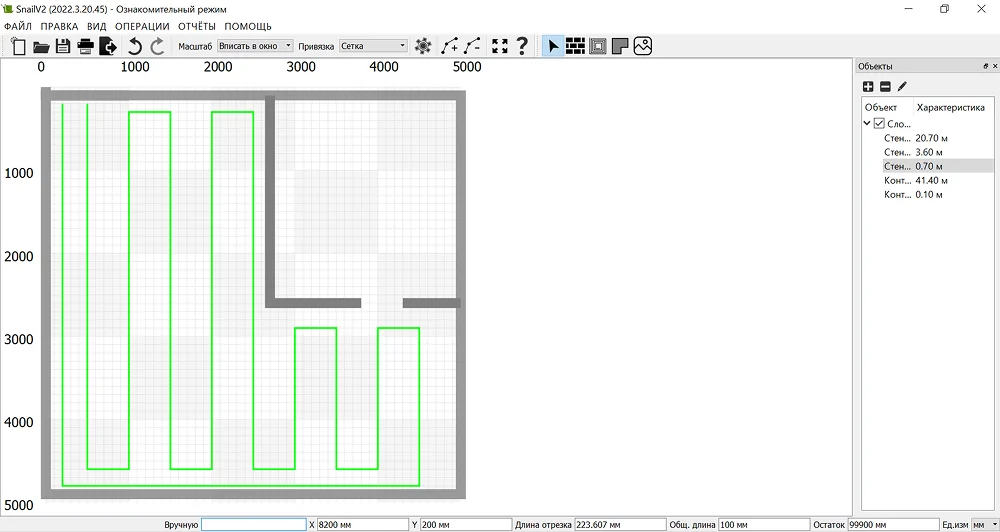

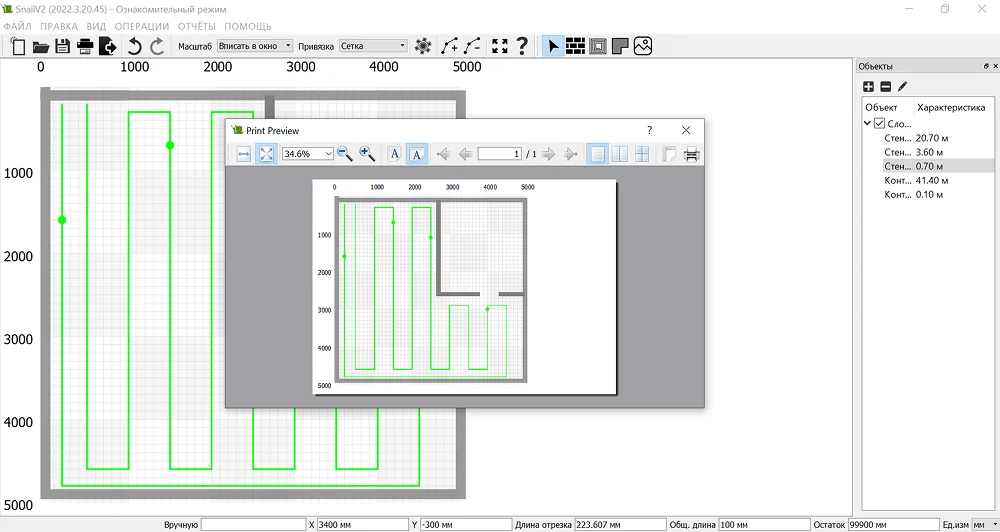

SnailV2 — бесплатная русскоязычная программа для раскладки труб теплого водяного пола. В отличие от универсальных САПР, она сосредоточена именно на подготовке монтажных схем. Пользователь задает размеры помещения, расставляет стены, а затем вручную строит трассу по схеме «улитка» или «змейка». Максимальный размер зоны составляет 5х5 м, поэтому большие помещения придется делить на части.

Приложение рассчитывает длину контура и показывает расход трубы для всего объекта. Готовую схему можно распечатать или экспортировать в PDF. При этом здесь нет расчетов теплопотерь здания и инструментов для проектирования других сетей.

Функционал:

• подбор шага укладки;
• вычисление остатка метража;
• разделение планов по слоям;
• импорт чертежей-подложек из JPG и PNG;
• экспорт в PDF с разделением на страницы;
• составление спецификаций.

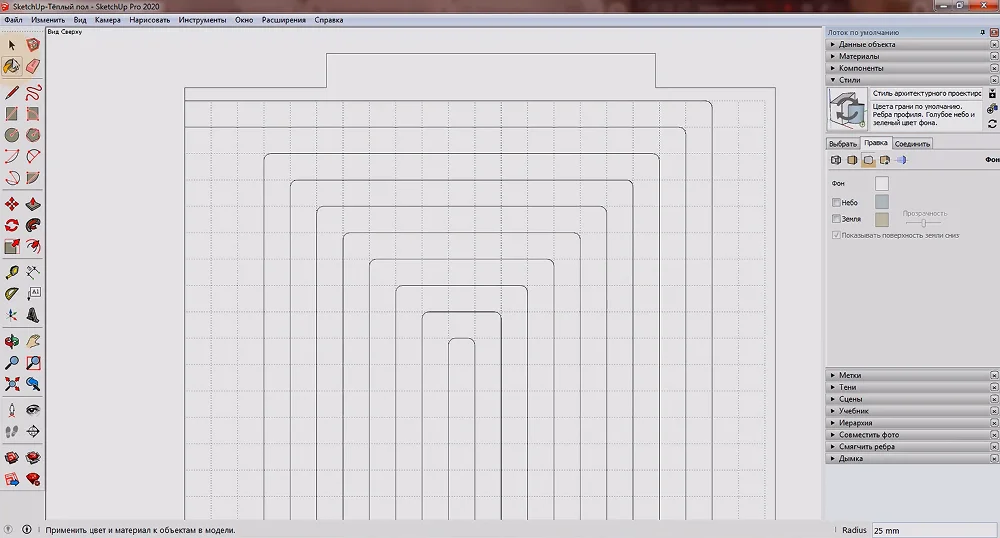

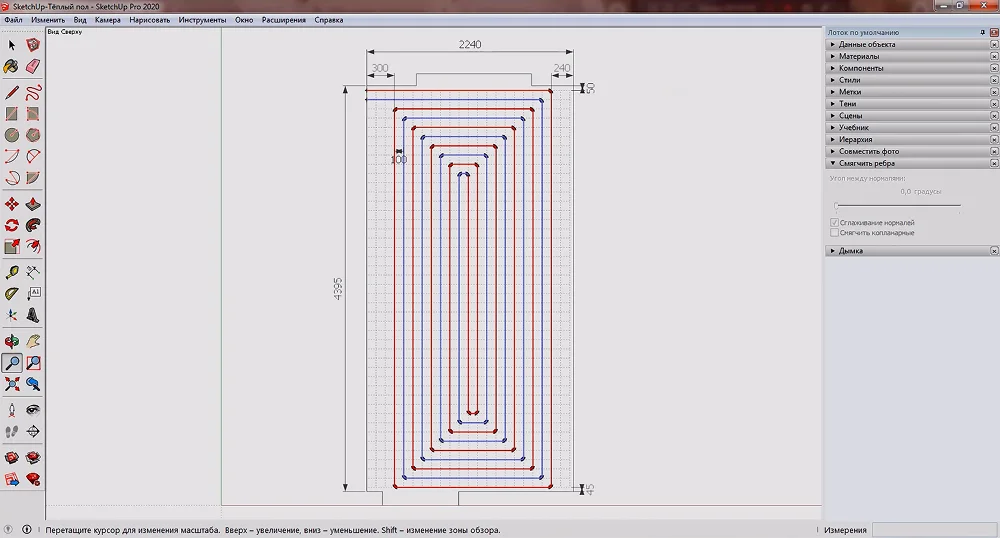

SketchUp — популярная англоязычная платформа для трехмерного моделирования зданий и инженерных коммуникаций. Ее не стоит воспринимать как полноценную программу для раскладки теплого пола, однако новички часто выбирают именно этот продукт. Он позволяет создавать точные планы помещений и вручную прокладывать контуры отопления поверх строительной модели. Для автоматизации доступны десятки плагинов. Например, Pipe Along Path (Пайп Элон Пас) превращает линии на плоскости в трубы, а SU Grid (СЮ Грид) строит автоматическую сетку, упрощающую построения.

Приложение особенно удобно для отдельностоящих домов, где важно сразу проработать планировку, меблировку и инженерные коммуникации. Однако большинство операций, связанных с инженерией, придется выполнять вручную. Встроенных инструментов для вычисления тепловой мощности и подбора оборудования здесь нет. Для работы потребуется подписка стоимостью от 19,99$ в месяц.

Функционал:

• импорт файлов DWG и DXF;
• взаимодействие со слоями и группами объектов;
• создание разрезов и планов этажей;
• загрузка готовых компонентов из библиотеки 3D Warehouse (3Д Вэйрхаус);
• экспорт в PDF, PNG и CAD-форматы.

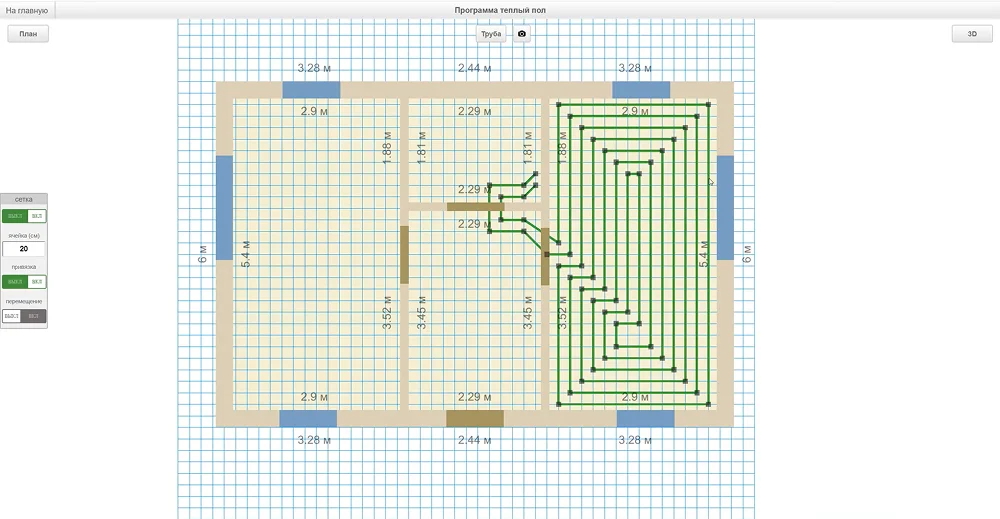

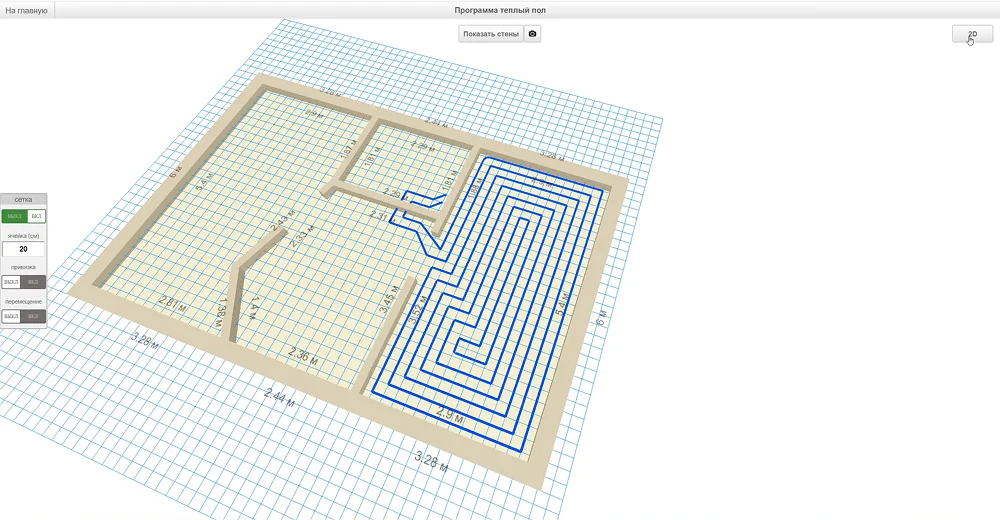

Программа теплый пол — это русскоязычный онлайн-сервис, предназначенный для быстрой отрисовки напольного отопления в квартирах и домах. Пользователь чертит планировку, добавляет окна и двери, размещает оборудование. Затем, переключившись в режим монтажа, тут можно нарисовать водяные контуры. При черчении есть возможность выбрать диаметр, он будет учитываться при составлении спецификации.

Интерфейс рассчитан на пользователей без инженерной подготовки, поэтому серьезного функционала для выполнения вычислений здесь нет. Софт подойдет для предварительной прикидки метража и составления простого плана. Однако полноценные рабочие чертежи и детальную проектную документацию придется составлять в других приложениях. Дополнительно сервис позволяет формировать 3D-изображения, но эта опция доступна только по подписке от 300 руб. в месяц.

Функционал:

• размещение объектов с привязкой к сетке;
• экспорт скриншотов без водяных знаков;
• автоматический подсчет длины труб;
• составление списка использованных материалов;
• загрузка и сохранение проекта в облаке.

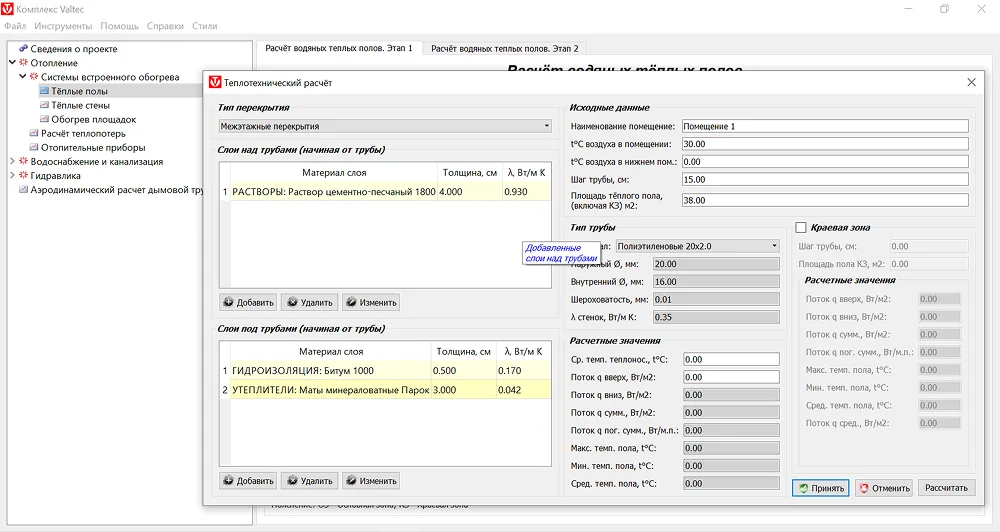

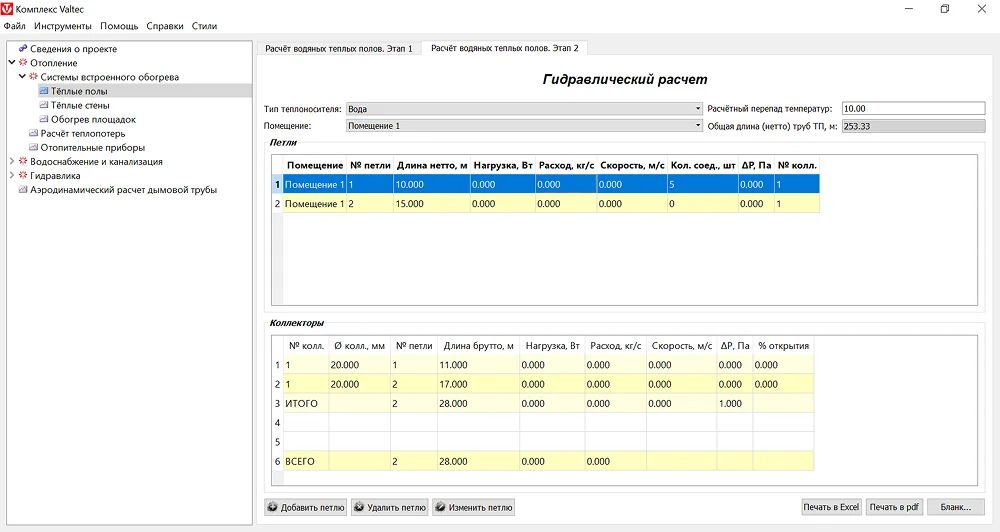

Одна из немногих бесплатных программ для проектирования теплых водяных полов на профессиональном уровне. Пользователь задает параметры помещений, конструкцию пола, характеристики труб и температуру теплоносителя. После этого софт определяет тепловую нагрузку, рассчитывает отопительные контуры и помогает подобрать оборудование.

ПО представлено полностью на русском. Она особенно востребована среди монтажников и проектировщиков, поскольку позволяет проверить работоспособность системы еще до начала монтажа. Интерфейс выглядит устаревшим и требует понимания основ теплотехники, а чертежи здесь получить нельзя. Однако по точности вычислений этот продукт является одним из лучших.

Функционал:

• расчет теплопотерь помещений;​
• определение температуры поверхности пола;​
• формирование отчетов и спецификаций;​
• учет климатических особенностей местности;​
• добавление реального оборудования из каталога;​
• вычисление расхода материалов.​

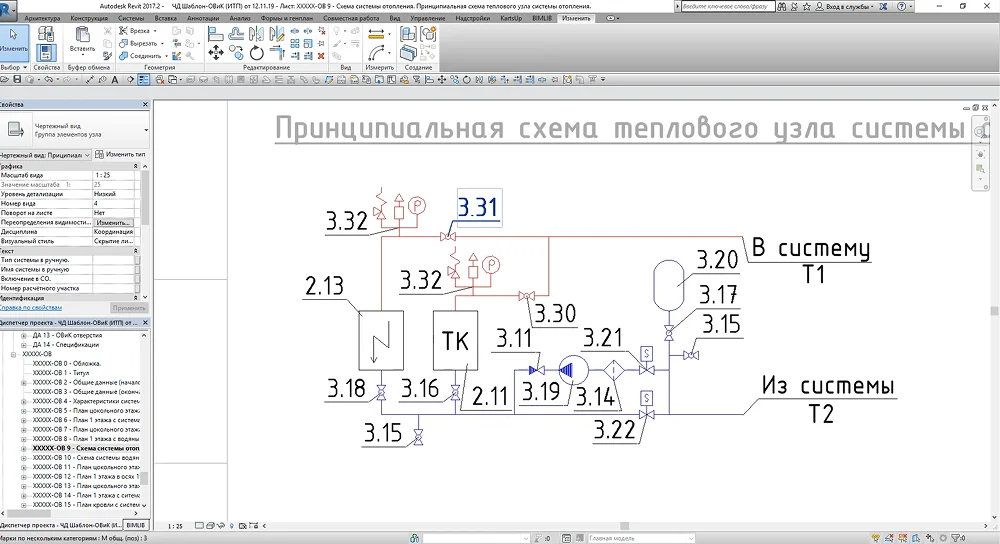

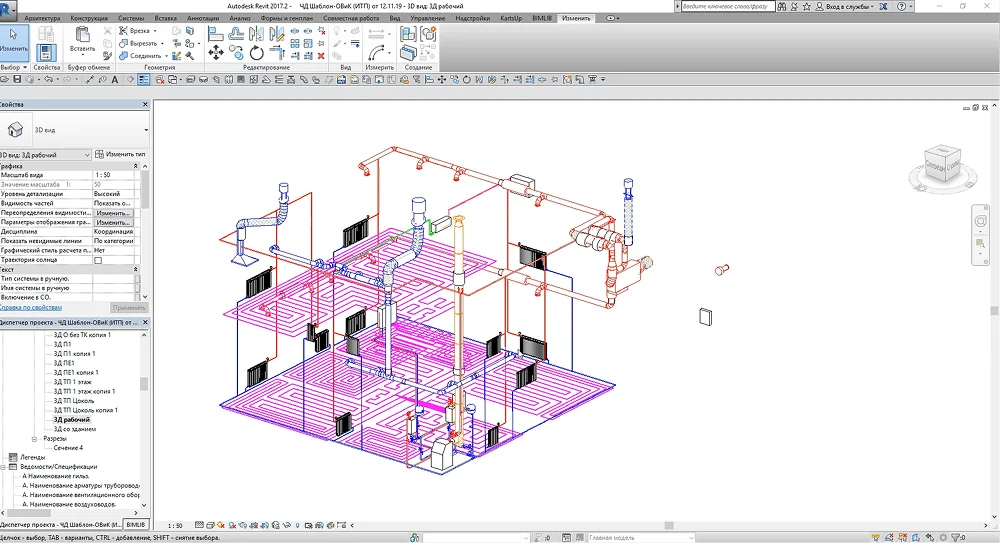

Профессиональная BIM-система для проектирования инженерных сетей зданий от Autodesk. В отличие от обычных CAD-систем, здесь все элементы имеют свои наборы характеристик, которые учитываются при калькуляции. Теплые полы проектируются вместе с отоплением, вентиляцией, водопроводом и электрикой, что позволяет выявлять пересечения коммуникаций еще до начала монтажа.

Любые изменения автоматически обновляются во всех связанных документах: планах, разрезах, спецификациях и ведомостях материалов. Благодаря этому Revit широко применяется при проектировании жилых комплексов, коммерческих зданий и промышленных объектов. Недостатком остается высокая сложность освоения и требовательность к оборудованию. Кроме того, минимальная стоимость подписки составляет 251$ в месяц. Русский язык доступен, хотя некоторые модули с некачественным переводом.

Функционал:

• совместный доступ нескольких специалистов;​
• экспорт в IFC, DWG и PDF;​
• автоматическое составление спецификаций;​
• генерация полных альбомов чертежей;​
• создание документов в соответствии с ГОСТ.​

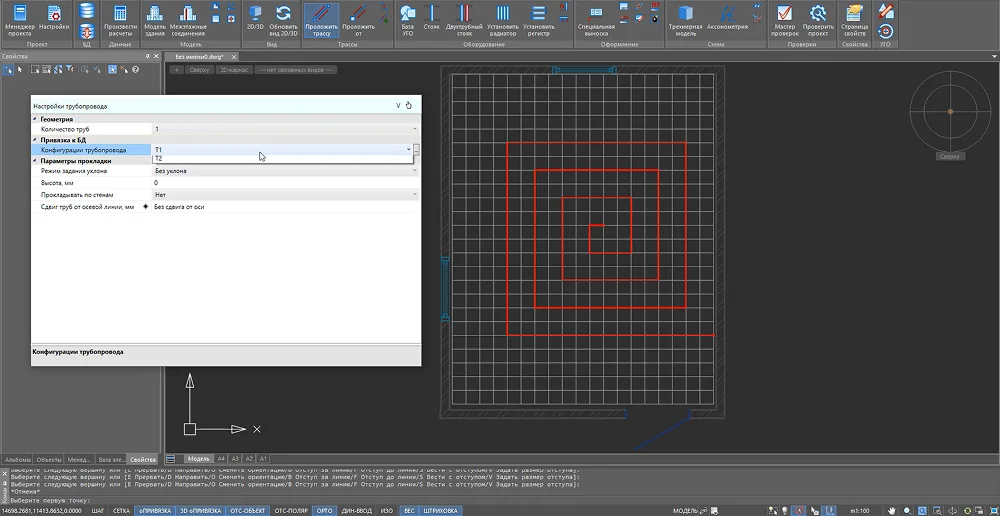

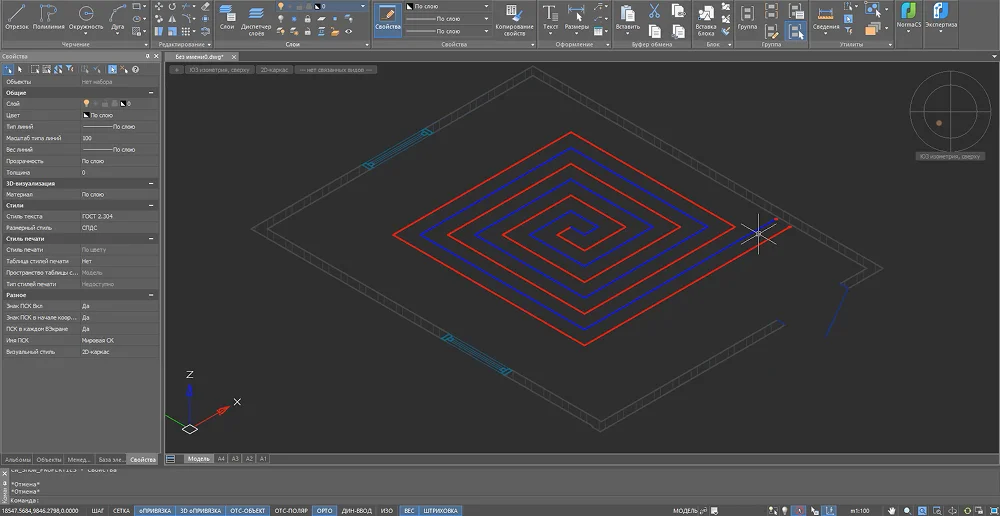

nanoCAD BIM Отопление разработана для проектирования отопления по российским стандартам. Софт позволяет строить трехмерные модели инженерных сетей и автоматически выпускать комплект документации, необходимый для последующего монтажа. Схемы укладки составляются по ГОСТ и ЕСКД, поэтому подходят как для отдельных домов, так и для больших ЖК.

Система тесно интегрирована с другими продуктами линейки nanoCAD, поэтому подходит организациям, которые работают в отечественной BIM-среде. Большая часть чертежей и спецификаций выполняется автоматически, что сокращает объем ручной работы проектировщика. Минус в том, что базы оборудования нужно пополнять самостоятельно, обновления приходят редко. При этом цена подписки на программу для прокладки теплого пола начинается от 41 тыс. руб. в месяц.

Функционал:

• выпуск спецификаций оборудования;​
• определение параметров трубопроводов;​
• экспорт в DWG и IFC;​
• автоматический подбор арматуры, труб и приборов;​
• создание аксонометрических (объемных) схем;​
• перевод 2D в 3D и обратно.​

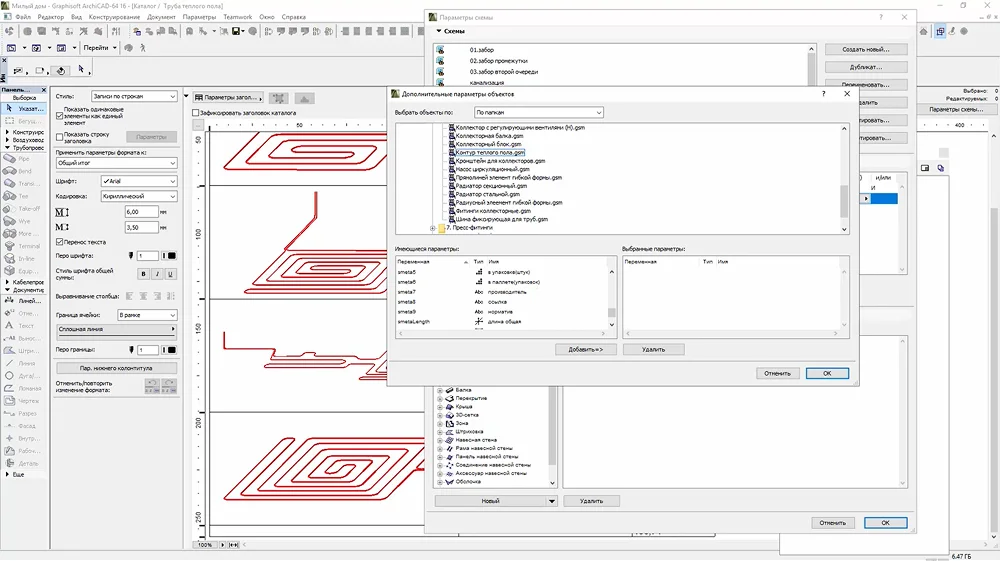

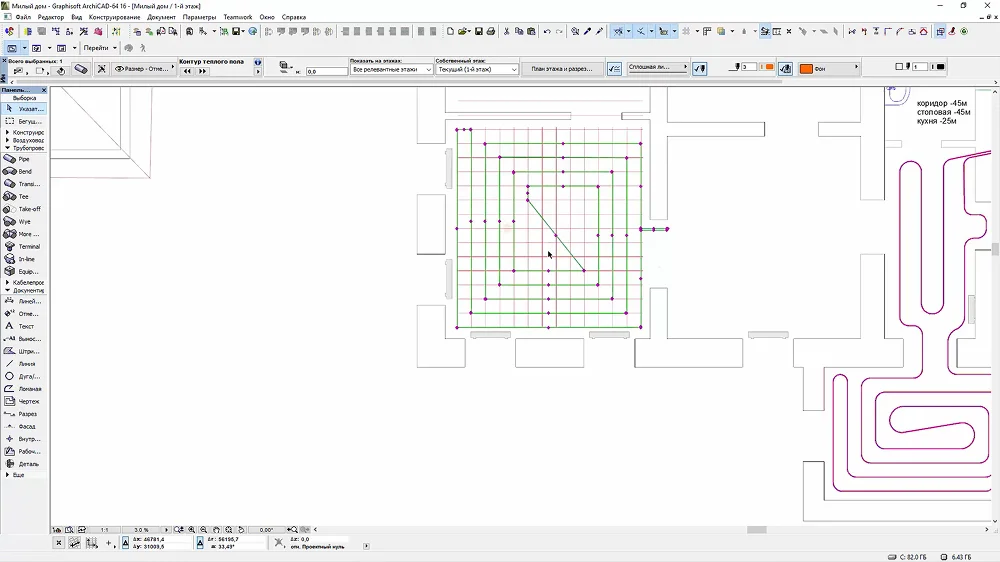

ArchiCAD известен прежде всего как софт для архитекторов, однако современные версии позволяют подключать инженерные разделы к общей модели здания. Благодаря этому теплые полы можно увязать с планировкой помещений, конструкциями перекрытий и другими системами.

ПО особенно востребовано в проектах коттеджей и малоэтажных зданий, где архитектурная часть постоянно меняется в процессе работы. Все изменения автоматически отображаются на планах, фасадах и разрезах, что помогает избежать расхождений между разделами проекта. Несмотря на то, что продукт недоступен в РФ официально, русский язык присутствует. Подписка стоит от 201$ в месяц.

Функционал:

• выпуск проектной документации;​
• работа с библиотеками строительных элементов;​
• визуализация помещений с учетом коммуникаций;​
• определение тепловых нагрузок;​
• настройка слоев пола;​
• проверка совместимости.​

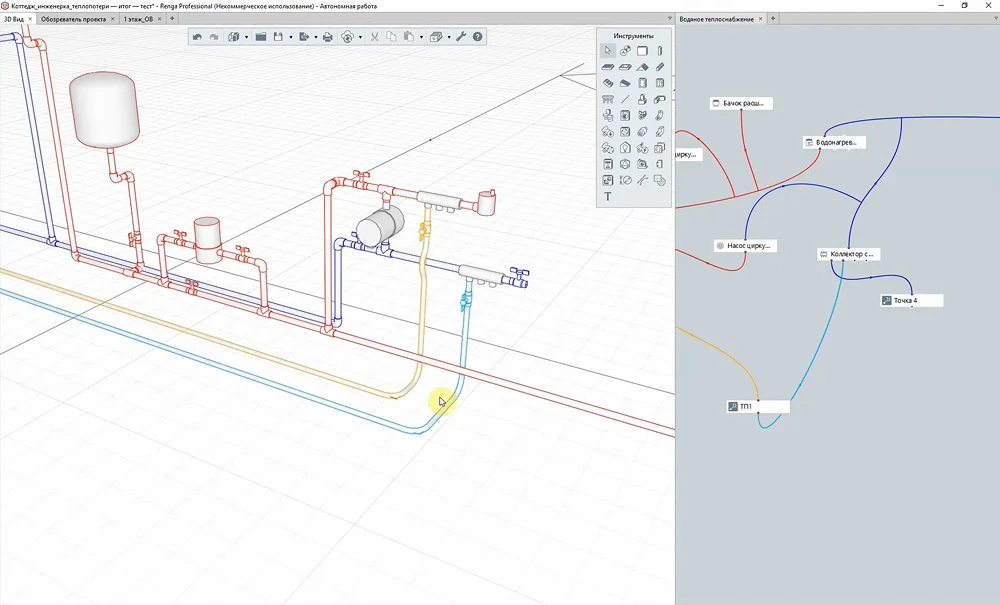

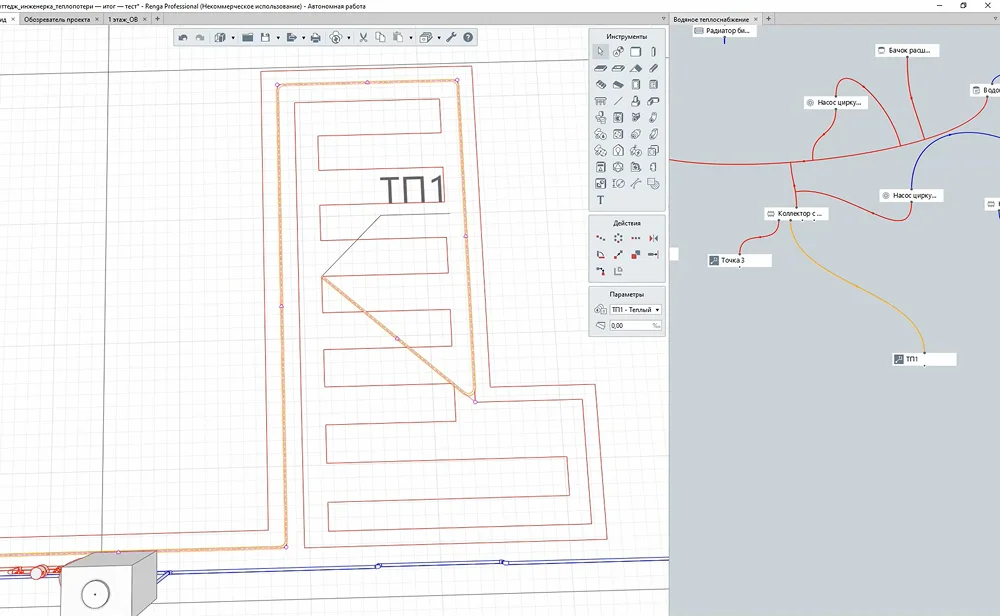

Renga — российская BIM-платформа для комплексного моделирования зданий. В одном файле можно объединить архитектурные решения, конструкции и инженерные системы, включая напольное отопление. Такой подход позволяет согласовывать работу разных специалистов без постоянного обмена отдельными файлами.

Особое внимание уделяется автоматическому формированию документации и совместимости с российскими стандартами. Благодаря этому Renga часто используется в государственных и коммерческих проектах. Но для нужд домовладельцев она избыточна. Хотя цена подписки от 1990 руб. в год делает ее одним из самых доступных профессиональных решений.

Функционал:

• автоматическая трассировка коммуникаций;​
• привязка к настраиваемой сетке;​
• формирование чертежей на основе трехмерной модели;​
• генерация разрезов, вспомогательных видов, сечений;​
• добавление на лист таблиц, надписей и комментариев;​
• создание и редактирование связей между приборами.​

Классическое чертежное ПО, в котором можно создавать планы помещений, схемы укладки труб, размещать коллекторные узлы и оформлять проектную документацию. Многие проектировщики используют AutoCAD совместно с программами для расчета теплого пола, вроде VALTEC.PRG. Хотя программа зарубежная, интерфейс полностью русскоязычный.

Главное преимущество этого продукта — высокая точность черчения и поддержка отраслевых стандартов. Можно создавать собственные условные обозначения, шаблоны листов и библиотеки элементов. При этом встроенных инструментов для теплотехнических и гидравлических расчетов здесь нет, но можно использовать дополнительные модули вроде DCAD. Правда, в этом случае придется оплатить не только сам софт по цене от 175$ в месяц, но и подписку на плагин.

Функционал:

• создание двухмерных чертежей;
• работа со слоями и блоками;
• импорт и экспорт файлов DWG и DXF;
• вывод чертежей на печать и в PDF;
• совместная работа над проектами.
