6 лучших программ
для проектирования вентиляции

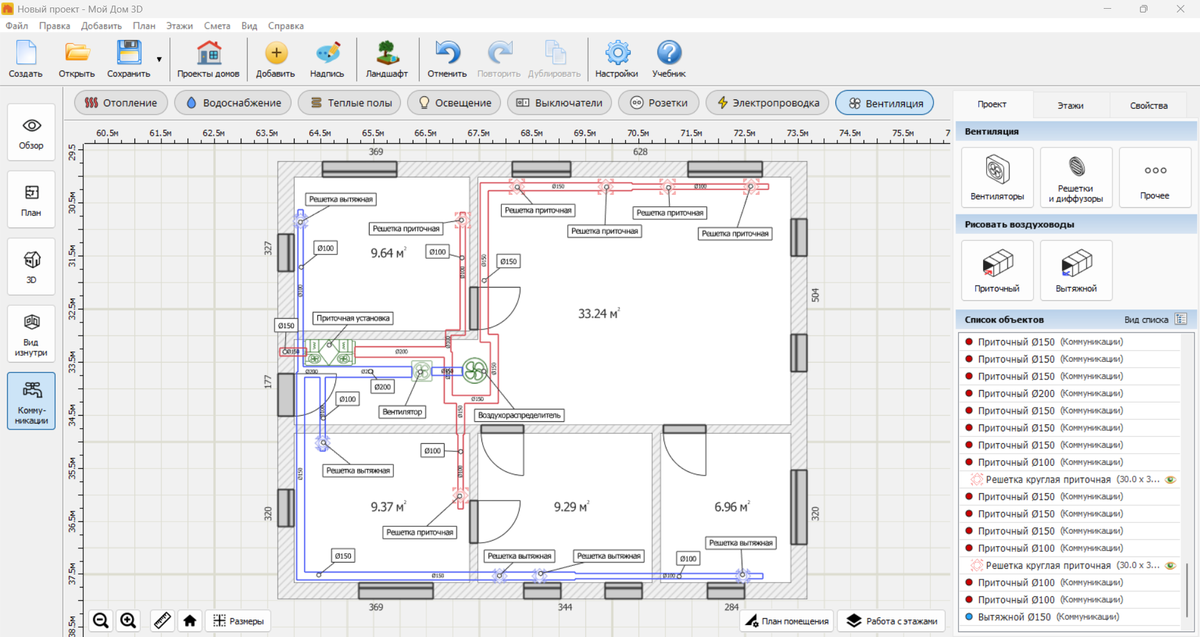

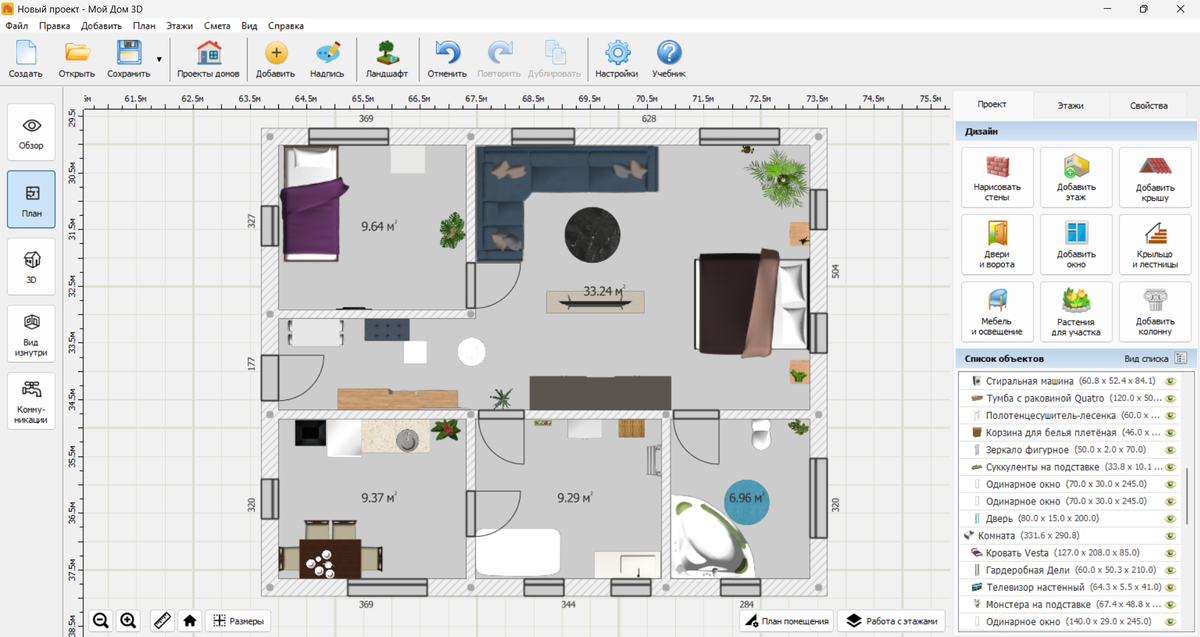

Это решение для тех, кто впервые сталкивается с проектированием инженерных коммуникаций частного дома. В программе Мой Дом 3D можно не только возвести коробку здания, но и смоделировать внутренние сети — отопление, водоснабжение и электрику. Есть функционал для работы с вентиляционными каналами: пользователь размещает вытяжные отверстия в стенах и на потолке, прокладывает трубы, добавляет кондиционеры, клапаны и другие объекты.

Интерфейс русифицирован, снабжен встроенными подсказками и инструкциями. ПО нетребовательно к ресурсам: запускается даже на процессорах от 1 ГГц. Главный минус — программа не умеет сама рассчитывать сечение воздуховодов и их аэродинамику. Поэтому для создания точного проекта лучше использовать связку Мой Дом 3D с интерактивным калькулятором.

Основные возможности:

• настройка габаритов и высоты стен индивидуально для каждого этажа и помещения;
• выбор диаметров и форм воздуховодов и решеток;
• работа с цокольными и мансардными помещениями;
• коллекция на 900+ объектов для размещения воздуховодов с привязкой к конкретным приборам;
• можно пройтись по дому в 3D и рассмотреть, как установлены решетки;
• добавление комментариев и аннотаций в любом месте на плане;
• экспорт модели здания в FBX для использования в других приложениях.

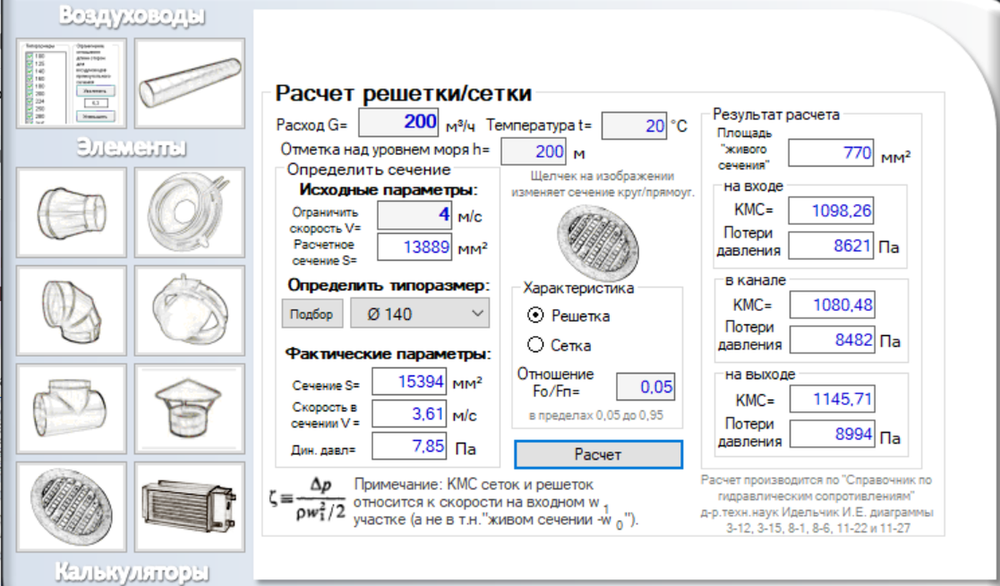

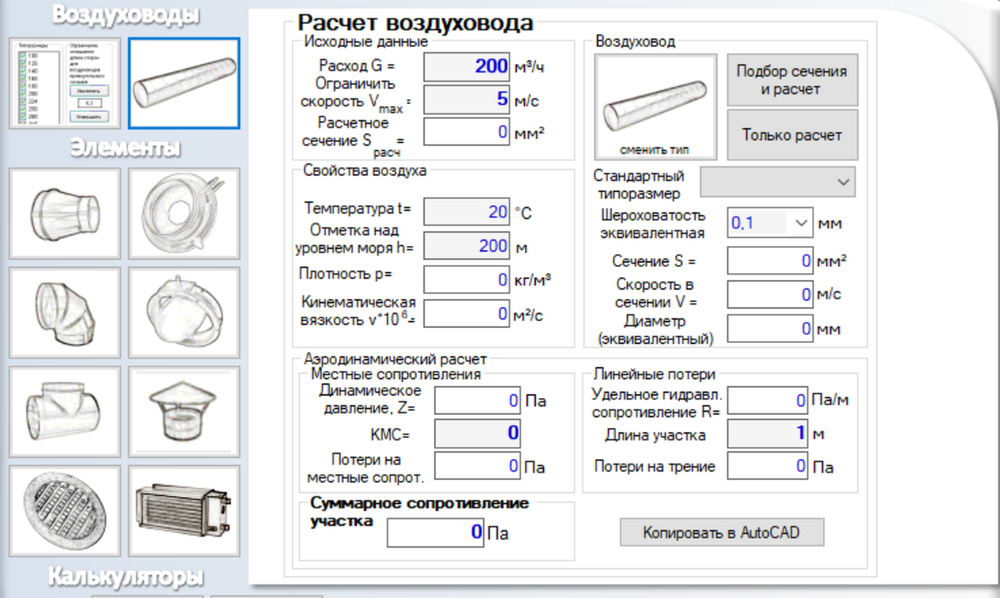

Несложная расчетная программа для вентиляции. В отличие от графических планировщиков, здесь нет чертежей и 3D-моделей — только вычислительное ядро, работающее по методикам СНиП и СП. Пользователь вводит исходные данные: температуру внутри и снаружи здания, расход воздуха, тип сети, ее длину — и получает расчет давления и сопротивления. В других режимах можно подобрать параметры отдельных колен или диффузоров, вычислить требуемые диаметры труб.

Интерфейс минималистичный, информация сгруппирована по разделам. Софт подходит для монтеров и инженеров, которым нужен быстрый расчет без запуска тяжелых CAD-систем. Но результат представляется в табличном виде, и для оформления документации потребуется сторонний редактор.

Основные возможности:

• инженерный расчет, сколько раз в час должен смениться воздух в комнате;
• подбор диаметра воздуховодов по заданной скорости потока;
• определение потерь давления на прямых участках и фасонных элементах;
• учет местных сопротивлений тройников, отводов, решеток;
• добавление воздуховодов нестандартных типов и размеров;
• расчет тепловых нагрузок калориферов;
• работа без подключения к интернету.

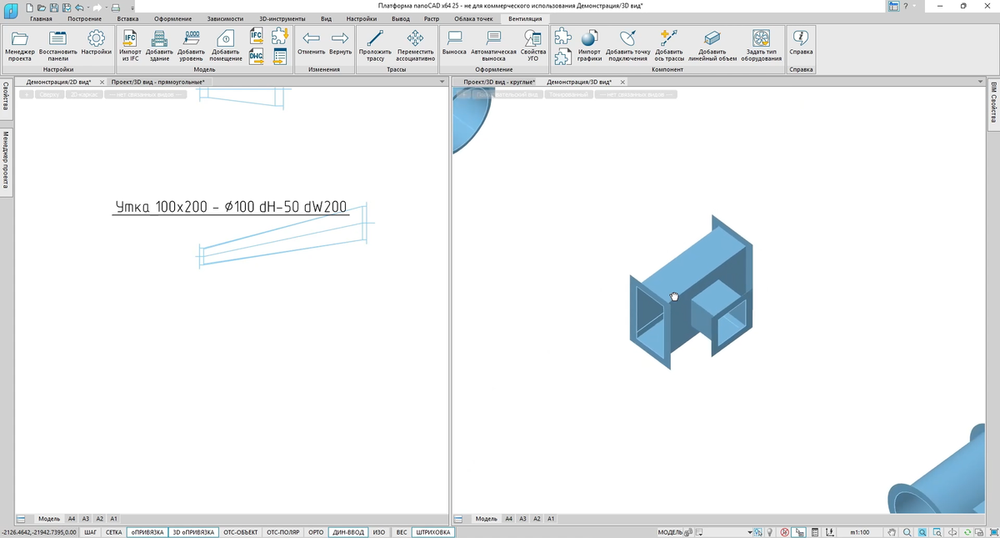

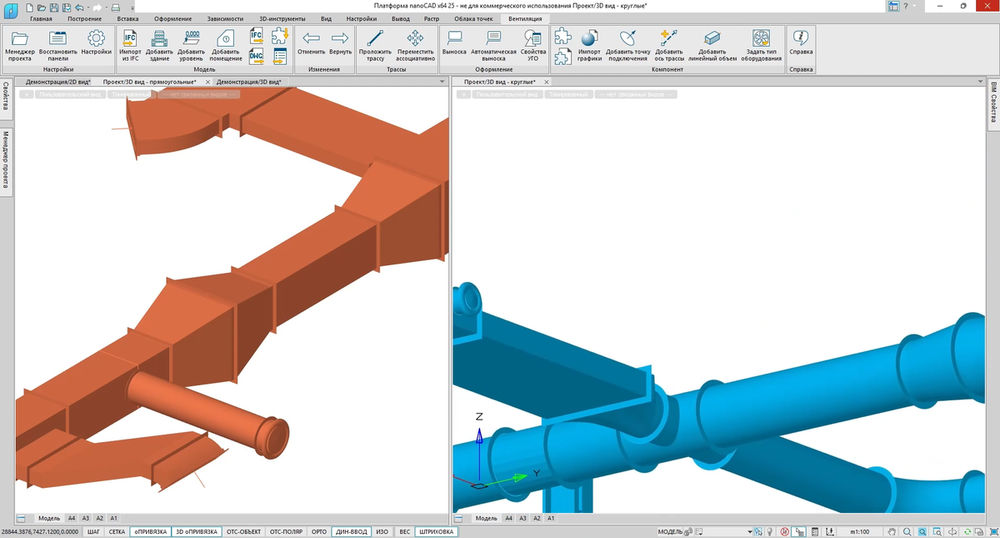

Отечественное BIM-решение на базе платформы nanoCAD для комплексного проектирования вентиляции и сетей отопления. Все части модели связаны: изменение одного участка автоматически обновляет элементы по всему проекту. А параметрические настройки оборудования позволяют адаптироваться под новые задачи, не перестраивая системы вентиляции с нуля. Например, если вместо спальни на двоих комнату решено сделать кабинетом для одного человека, достаточно уменьшить расход воздуха в настройках вентилятора, и программа сама пересчитает давление и сопротивление, а перечерчивать воздуховоды не придется.

Программа генерирует изометрические схемы, разрезы и планы этажей с расстановкой выносок и заполнением спецификаций. Проект ведется в единой среде, что исключает расхождения между чертежами и расчетами. Основной минус — требовательность к ресурсам и необходимость обучения: для работы нужен мощный ПК и опыт работы с BIM-методологиями.

Основные возможности:

• автоматизированное построение аксонометрии воздуховодов с оформлением сплит-форм;
• настройка табличных видов для точного контроля данных;
• моделирование сетей отопления и вентиляции в одном файле;
• импорт чертежей-подложек в формате DWG;
• проверка пересечений с конструкциями и смежными коммуникациями;
• выпуск рабочей документации по ГОСТ;
• формирование заданий для монтажников с указанием привязок и отметок;
• работа в команде с настройкой уровней доступа.

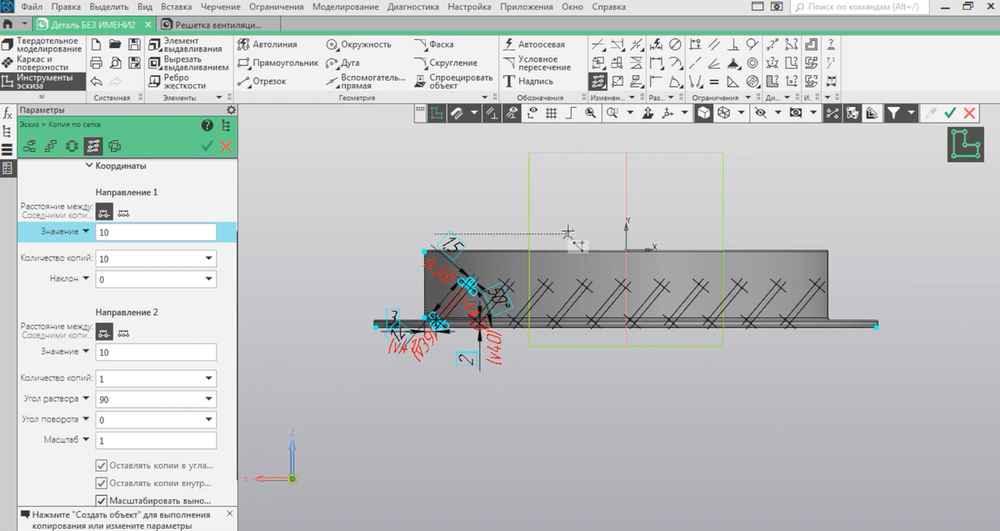

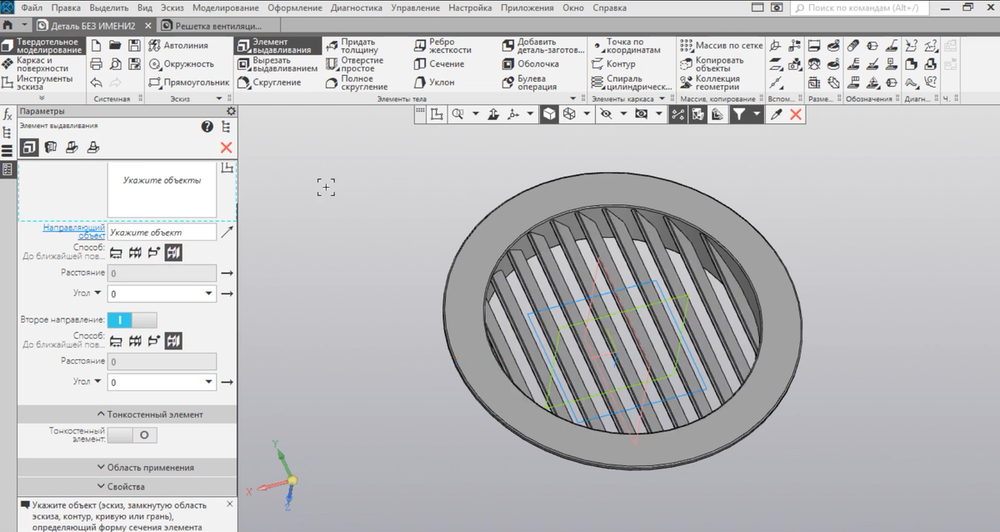

Специализированное приложение для КОМПАС-3D, предназначенное для построения разветвленных трехмерных моделей воздуховодов. Пользователь задает профиль воздуховода, тип фланцев и состав крепежных элементов один раз, а система применяет эти параметры ко всей модели.

Построение ведется как в ручном режиме — по готовым траекториям, так и автоматически, с расстановкой тройников, отводов и разделкой углов. Для работы требуется машиностроительная конфигурация КОМПАС-3D версии не ниже 22, а также приложения «Материалы и Сортаменты» и «Стандартные Изделия». Главный недостаток — необходимость в отдельных платных лицензиях на каждый компонент. Без них доступный функционал будет ограничен.

Основные возможности:

• автоматическое разбиение длинных прямых участков на сегменты по максимальной длине;
• расчет необходимого количества крепежных элементов на всю систему;
• выбор элементов воздуховода из каталога стандартных изделий;
• редактирование геометрии отдельных сегментов и элементов без перестроения системы;
• визуализация фланцев (стыковочных соединений) на торцах воздуховодов с возможностью отключения;
• отображение инженерных систем в дереве модели как самостоятельных объектов или наборов элементов.

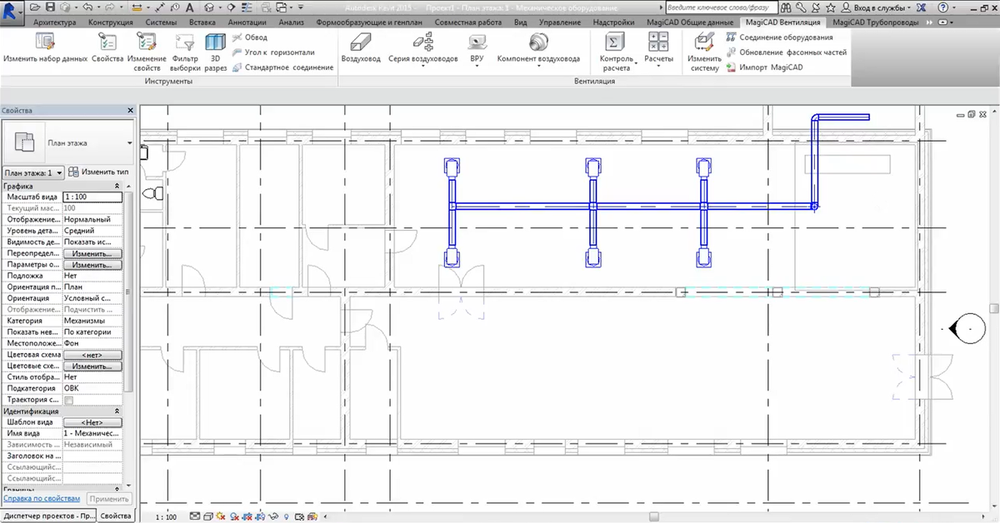

Это не отдельная программа для расчета вентиляции, а плагин для Revit и AutoCAD. Решение считается ведущим BIM-инструментом для инженерных коммуникаций. Модуль выполняет полный комплекс аэродинамических расчетов и помогает продумать балансировку системы через настройку дроссель-клапанов.

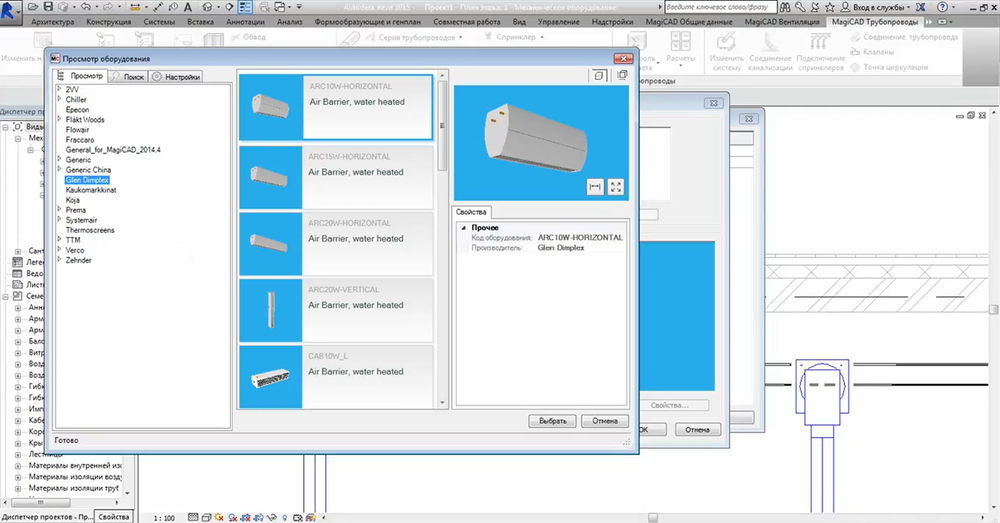

База оборудования MagiCAD Cloud содержит проверенные модели вентиляционных установок от реальных производителей, что исключает ошибки при закупке. Присутствуют инструменты для акустического анализа и работы с VAV-системами. Минус в том, что требуется 64-разрядная версия AutoCAD или Revit, а также 32 ГБ ОЗУ. Плагин не локализован полностью — шаблоны проектов адаптированы под общеевропейские нормы, для работы с российскими стандартами нужна настройка.

Основные возможности:

• автоматическая и ручная трассировка с расстановкой фасонных частей;
• контроль пересечений со строительными конструкциями;
• быстрое переключение между 2D и 3D с помощью Мастера проектов и Менеджера видов;
• генерация и изменение поперечных разрезов;
• добавление спецификаций для подбора оборудования и расходников;
• использование шаблонов для быстрого создания документов.

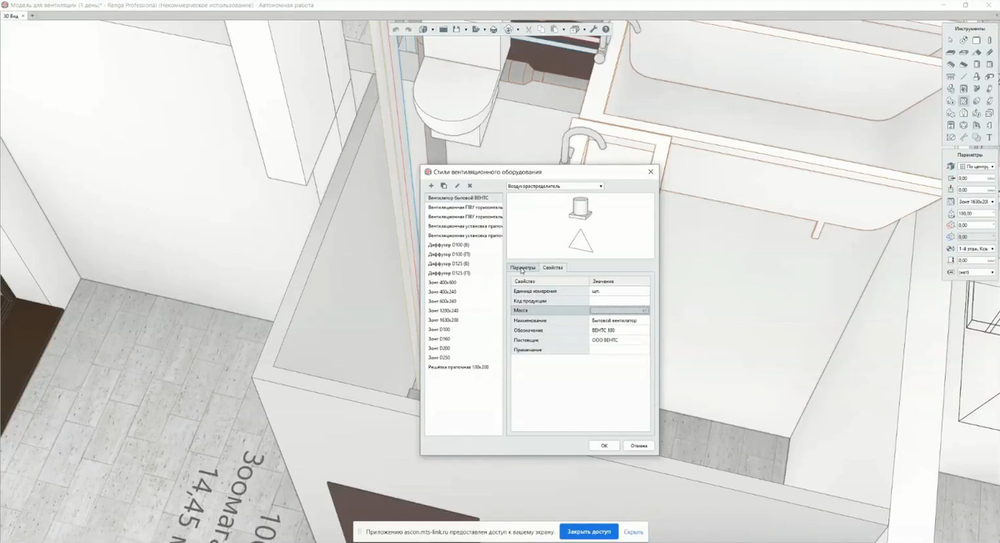

ПО для комплексного моделирования зданий, которое можно использовать как программу для проектирования вентиляции, систем кондиционирования воздуха и других сетей. В отличие от надстроек над CAD, Renga работает на собственном объектном ядре, изначально созданном для совместной работы конструкторов и инженеров. Все разделы — архитектура, конструкции, отопление, вентиляция, водоснабжение, электрика — объединены в единую информационную модель.

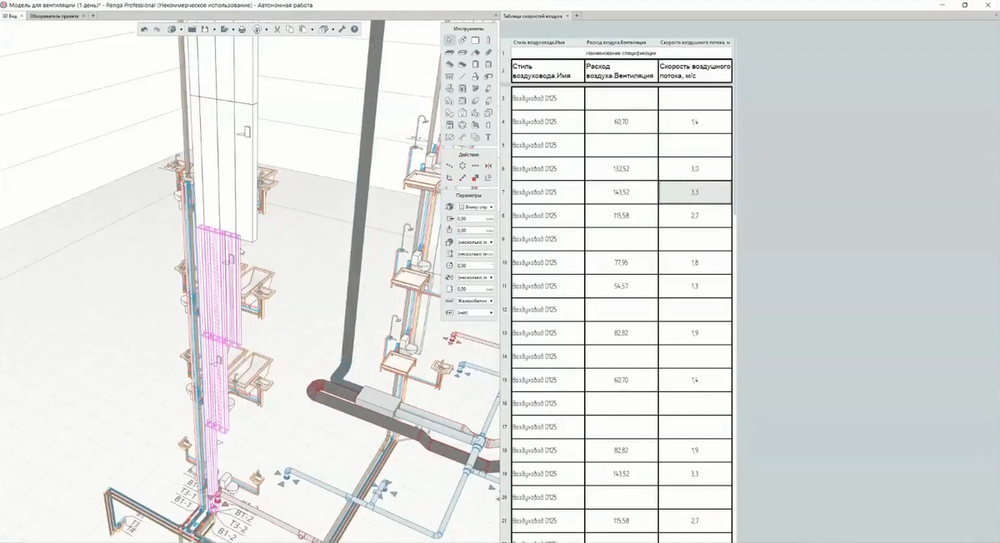

При моделировании воздуховодов можно воспользоваться автоматической расстановкой фасонных частей и построением разрезов. При изменении планировки трассы перестраиваются. Недостаток — библиотека элементов меньше, чем у зарубежных аналогов, и требует пополнения силами пользователя. Для студентов софт бесплатен, для домохозяйств и компаний нужна платная лицензия.

Основные возможности:

• создание многослойной изоляции воздуховодов с упрощенным формированием спецификаций;
• закрепление объектов от случайного редактирования;
• экспорт файлов в формате IFC для передачи информации о свойствах объектов;
• отображение изоляционных материалов на чертежах согласно нормативным требованиям;
• настройка пользовательского масштаба на чертежах для компоновки листов.
