Чтобы избежать плесени, конденсата и духоты, важно знать, как правильно сделать вентиляцию в частном доме. В статье разберем виды систем и требования к ним, а также расскажем, как сделать проект самостоятельно.
- Разработайте планировку
- Нарисуйте приточные и вытяжные воздуховоды
- Добавьте потолочные, настенные, лопастные и канальные вентиляторы
- Выберите оборудование из каталога
- Составьте смету на материалы и работы
Попробуй!
Требования к системе вентиляции
Современные строительные материалы значительно улучшили тепло- и звукоизоляцию зданий. Раньше воздух проникал в помещения через зазоры в оконных рамах и дверных притворах. Пластиковые стеклопакеты сделали дома и квартиры почти герметичными. Сквозняки и уличный шум больше не нарушают комфорт. Однако появилась другая проблема — отсутствие движения воздуха ухудшило микроклимат. Поэтому в загородном жилье просто необходима система вентиляции.
Благодаря циркуляции воздуха из помещений выводятся продукты жизнедеятельности: бытовые запахи, углекислый газ, дым и пар от готовки, пыль, грязь и аллергены. Для этого необходимы приток и вытяжка. Поступление воздуха в помещение происходит через открытые форточки, приточные клапаны на окнах и в стенах. Отток осуществляется через систему вентиляционных каналов, которые собирают воздух в первую очередь из санузлов и кухонь.
Базовой характеристикой вентиляции в строительстве является кратность воздухообмена, т.е. соотношение объема воздуха, поступающего в помещение, к объему самого помещения. Эта величина регламентируется сводом документов СНиП и составляет:
- для совмещенного санузла — 50 куб.м/час;
- для кухонь с газовыми плитами — 90 куб.м/час, с электроплитами — 60 куб.м/час;
- для жилых помещений площадью от 20 кв.м — 30 куб.м/час, менее 20 кв.м — из расчета 3 куб.м на каждый
1 кв.м жилого помещения.
Подробный проект вентиляции в загородном доме решает сразу несколько задач:
- позволяет правильно рассчитать воздухообмен и принять решение о выборе той или иной схемы;
- облегчает монтаж системы;
- дает наглядное представление о бюджете.
Помимо корректной работы вентиляции важна эстетическая составляющая. Коммуникации должны быть максимально скрыты, чтобы не портить интерьер. Начинают проектирование со сбора данных, в числе которых:
- площадь дома;
- особенности планировки и назначение помещений;
- количество постоянно проживающих человек;
- наличие в доме специфического оборудования — камина, дровяного котла и пр.
Проектирование вентиляции включает в себя отрисовку схемы трасс, определение мест расположения притока и вытяжки, расчет сечения воздуховодов и подбор оборудования. Для сауны, бассейна, гаража и котельной вентиляция рассчитывается отдельно.
Если в доме планируется установка климатического оборудования с автоматикой, то к проектированию стоит привлечь профессионального конструктора. В небольших коттеджах можно обойтись своими силами и нарисовать проект, опираясь на типовые рекомендации:
- Для каждого помещения необходим отдельный вытяжной канал — так запахи не будут смешиваться.
- Трассы воздуховодов, проходящие через холодные помещения, должны обязательно утепляться — это поможет избежать конденсата.
- Желательно проектировать трассы с минимальным количеством поворотов, т. к. каждый изгиб снижает тягу.
- Ориентировочно сечение вентканалов можно принять: для кухни — Ø150 мм; санузел — Ø125 мм; кухня-гостиная площадью 30-40 кв.м — Ø200 мм; гараж, встроенный в дом — от Ø160 мм.

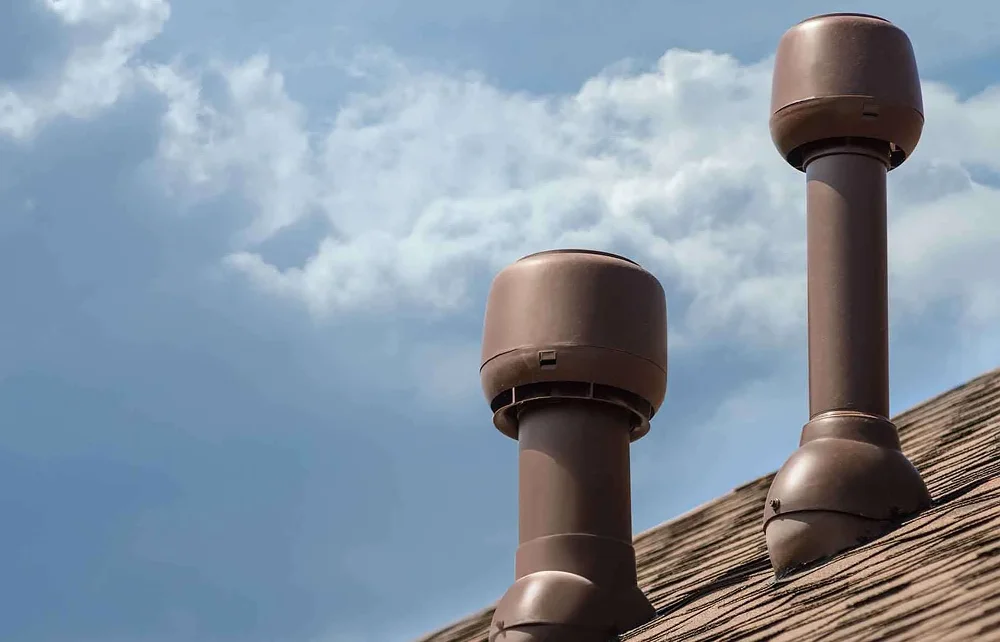

- Вытяжная труба должна располагаться выше 0,5 м уровня конька крыши. Для усиления тяги можно предусмотреть установку дефлектора.
- Для устройства вентиляции в частном доме своими руками лучше использовать пластиковые воздуховоды. Они легко монтируются и не подвержены коррозии.

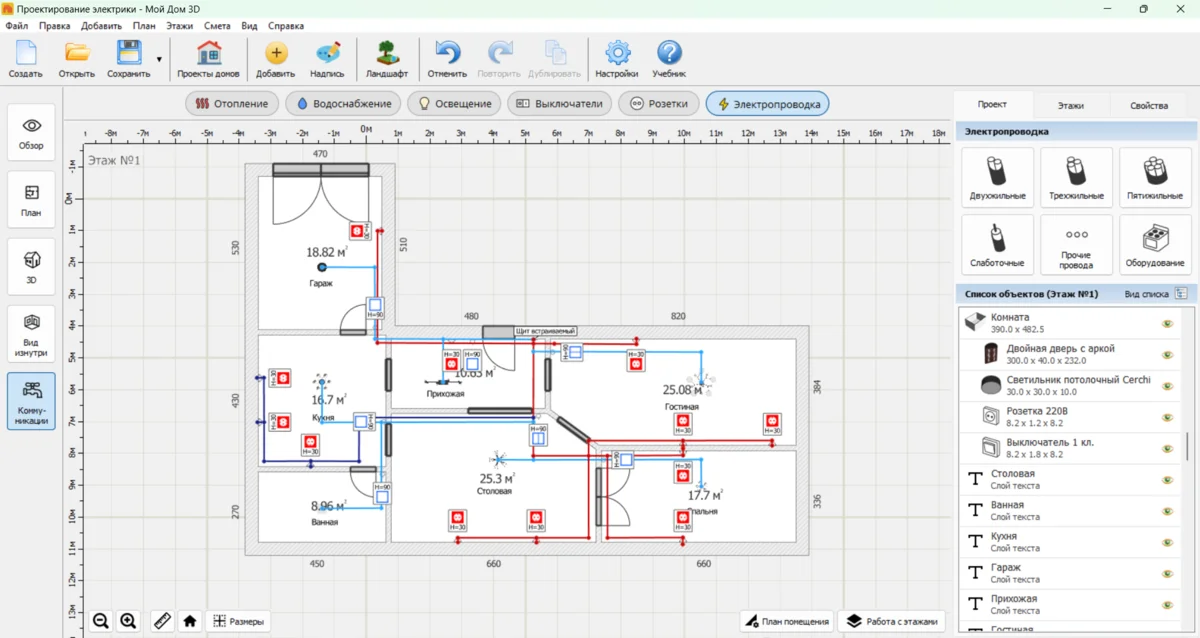

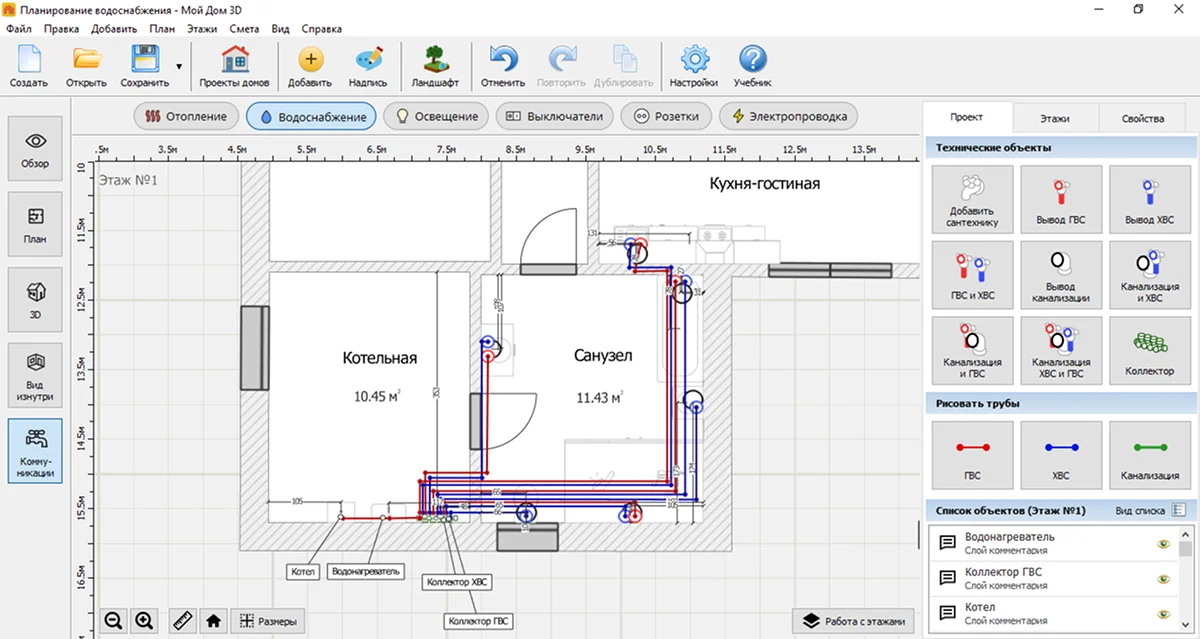

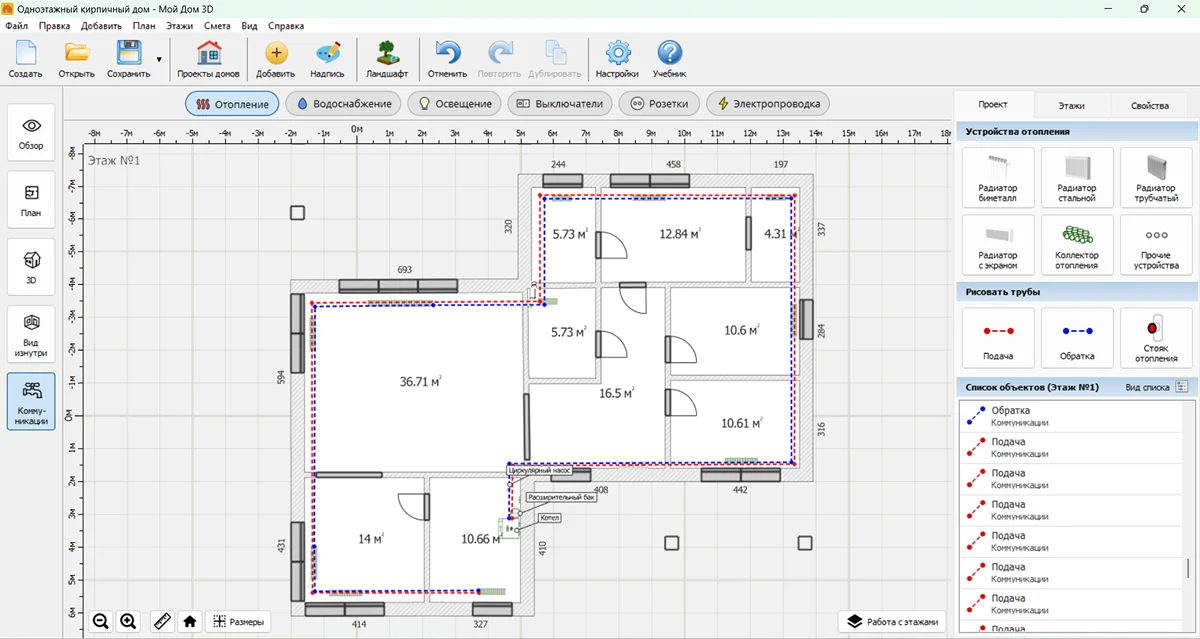

Проект вентиляции в программе

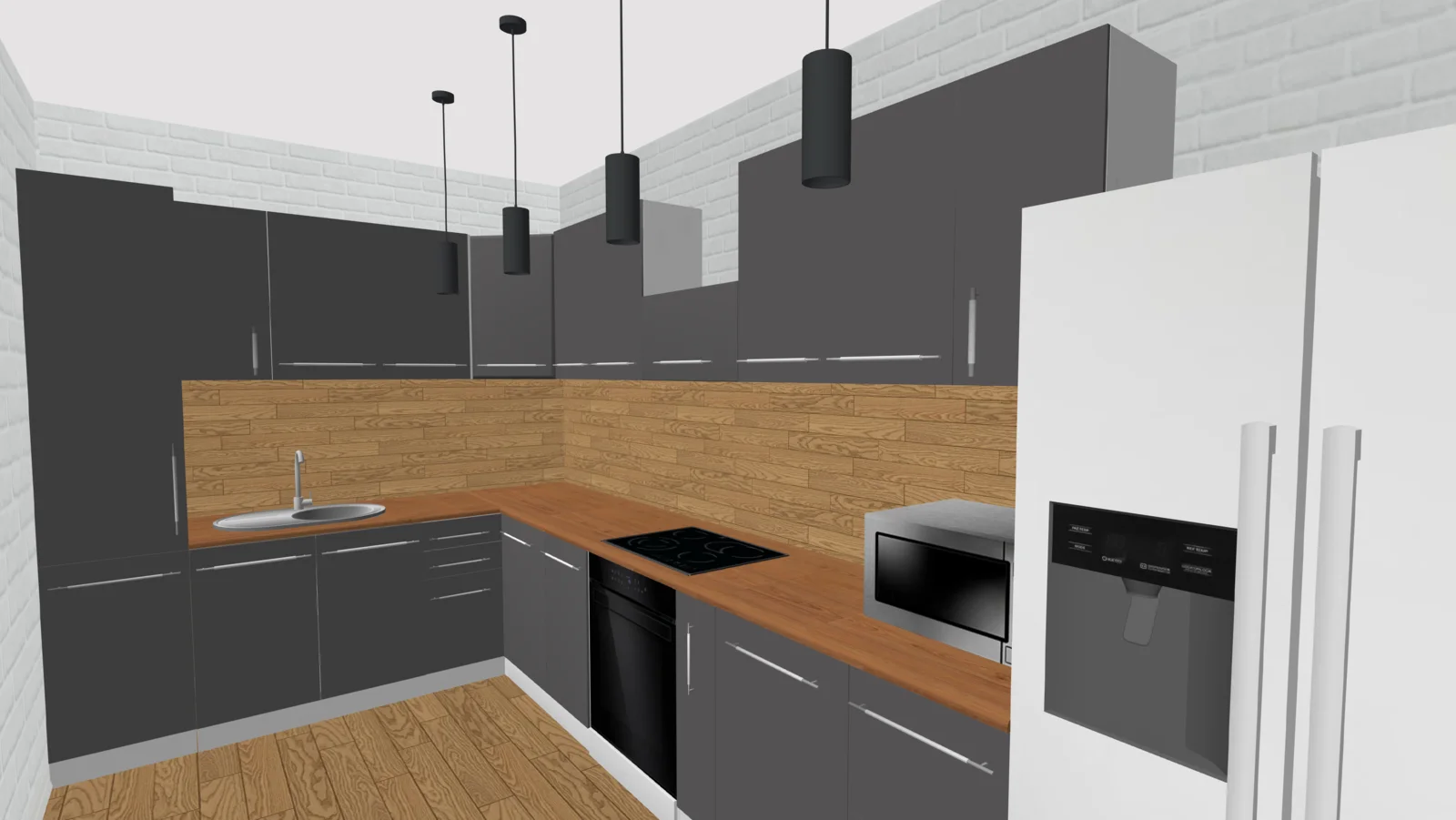

В программе Мой Дом 3D можно спроектировать жилище, добавить мансарду, цокольный этаж и сделать крышу нестандартной формы. В встроенном каталоге представлено более 1500 отделочных материалов для фасада и внутренних помещений, а также 900+ предметов мебели, техники и светильников. В приложении удобно чертить схемы отопления, водоснабжения и канализации, продумывать систему вентиляции. Сделать это можно за несколько шагов.
1. Создайте новый проект с нуля или нарисуйте стены поверх скана с планом помещений. Выберите в каталоге подходящие окна и двери и перетащите их мышью.

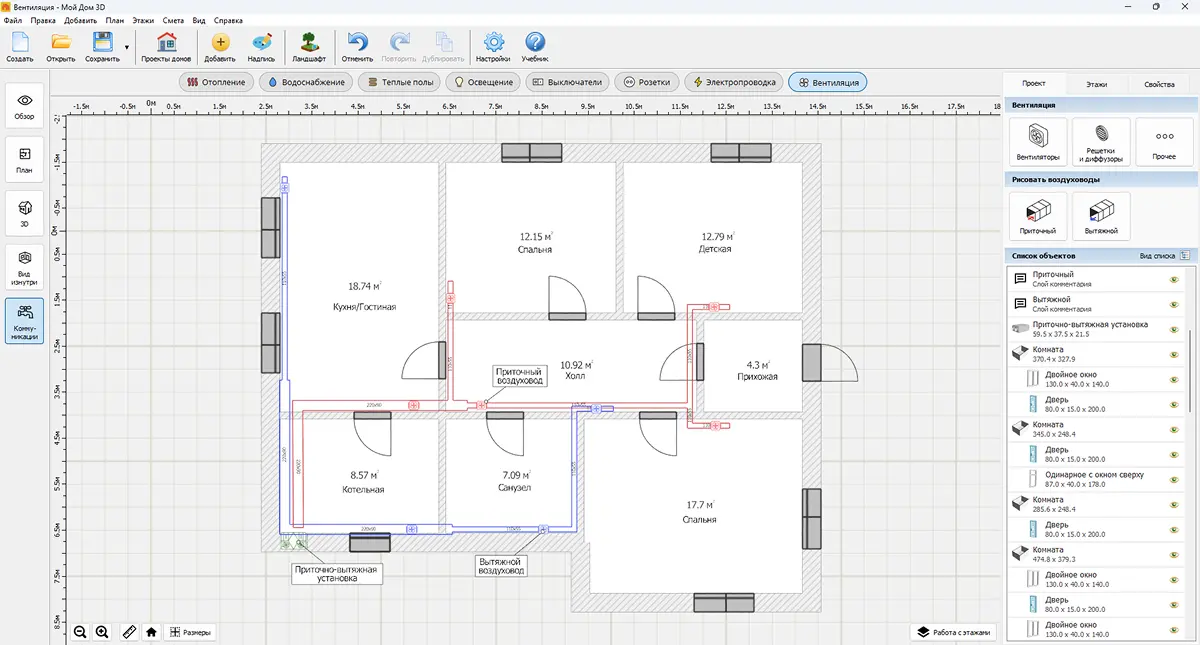

2. Перейдите в раздел «Коммуникации». Проложите трассы для воздуховодов на плане. Приточные ставьте в спальнях, гостиной, детской комнате, вытяжные — в помещениях с повышенной влажностью или запахами: в санузле, на кухне, в котельной.
3. Распределите потолочные, настенные, лопастные и канальные вентиляторы по помещениям.
4. Разместите на плане решетки и диффузоры. В программе есть приточные и вытяжные модели двух
типов — круглые и щелевые.
5. Зайдите в раздел «Прочее» и добавьте из каталога оборудования бризер, приточный клапан, приточно-вытяжную установку и канальный блок.
Виды систем вентиляции
По принципу работы можно выделить два основных типа вентиляции:
- естественная — движение воздуха происходит за счет разницы давления и температуры в доме и на улице;
- принудительная, в которой тяга создается при помощи вентиляторов.
Остановимся подробнее на каждом типе.
Естественная вентиляция
Самый примитивный ее вариант — просто открыть окна на проветривание. Воздух с улицы будет поступать в помещение и вытеснять комнатный в вытяжные каналы. Чтобы воздушные потоки беспрепятственно перемещались по дому, дверные полотна устанавливаются в проем с зазором от пола в 2-3 см, а в дверях санузлов монтируют вентиляционные решетки.
Плюсы естественной вентиляции:
- Простота и дешевизна — не нужно закупать и монтировать дорогостоящее оборудование.
- Экономичность — система работает по законам физики и не требует подключения к электроснабжению.
- Полная бесшумность — воздух свободно перемещается по помещениям, не встречая сопротивления.
- Системе не требуется ремонт, т. к. ломаться абсолютно нечему. Все, что нужно — очищать настенные или оконные приточные клапаны.
Пожалуй, на этом ее достоинства заканчиваются. Поскольку для работы естественной вентиляции нужна разница температур, летом тяги бывает не достаточно. Повысить эффективность работы системы поможет дефлектор. Его конструкция позволяет увеличить разность давлений и усилить естественную тягу на 10–15%. Кроме того, дефлектор препятствует задуванию ветра в канал.
Принудительная вентиляция
Циркуляция воздуха в системе создается и контролируется с помощью оборудования — вытяжных и приточных установок. Принудительная вентиляция может дополнительно комплектоваться системами увлажнения и подогрева воздуха, фильтрами, различными датчиками и автоматикой.
В отличие от вентиляции с естественным притоком, оборудование принудительной системы требует подключения к электросети. Также будет необходимо выполнять регулярное обслуживание и профилактический ремонт. Если какой-то из компонентов выйдет из строя, вытяжка и приток будут функционировать некорректно.
В числе достоинств такой системы стабильная работа при любых погодных условиях. Можно вообще не открывать окна: датчики будут контролировать температуру и поддерживать оптимальную влажность, а автоматика — регулировать потоки воздуха. Система полностью исключает сквозняки, а благодаря современному оборудованию работает почти бесшумно.
По способу вентиляции выделяют 3 системы:
- Механическая приточная. Свежий воздух нагнетается с улицы в помещение при помощи климатических установок. Давление в системе создает вентилятор, а для подавления шума используются глушители. Приточный канал можно дополнить фильтром, подогревателем и обратным клапаном. Очищенный и нагретый воздух подается в помещения по пластиковым или металлическим воздуховодам. Удаление воздушных масс производится через вентиляционные каналы, размещенные на кухнях и в санузлах.
- Вытяжная. Имеет обратный принцип работы. Канальные вытяжные вентиляторы создают разрежение и интенсивно отводят отработанный воздух.

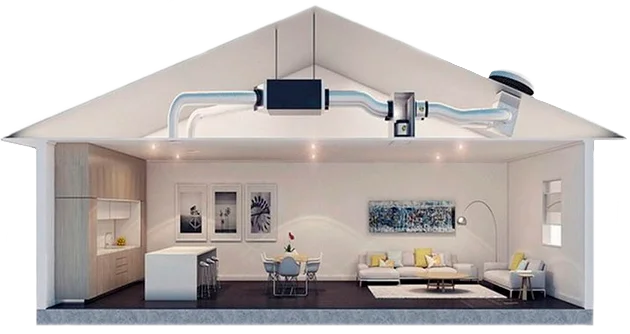

- Приточно-вытяжная вентиляция. Комбинация обоих видов — оптимальное решение для частного дома. При работе системы возникают два независимых потока, скорость которых можно регулировать по отдельности.
Устройство системы вентиляции в частном доме
Вентиляционное оборудование и комплектующие подбирают на основании расчетов воздухообмена, а также особенностей планировочного решения. Оборудование должно не только соответствовать нагрузке, но и обеспечивать бесперебойное функционирование системы. Что нужно приобрести перед тем, как сделать вентиляцию в частном доме:

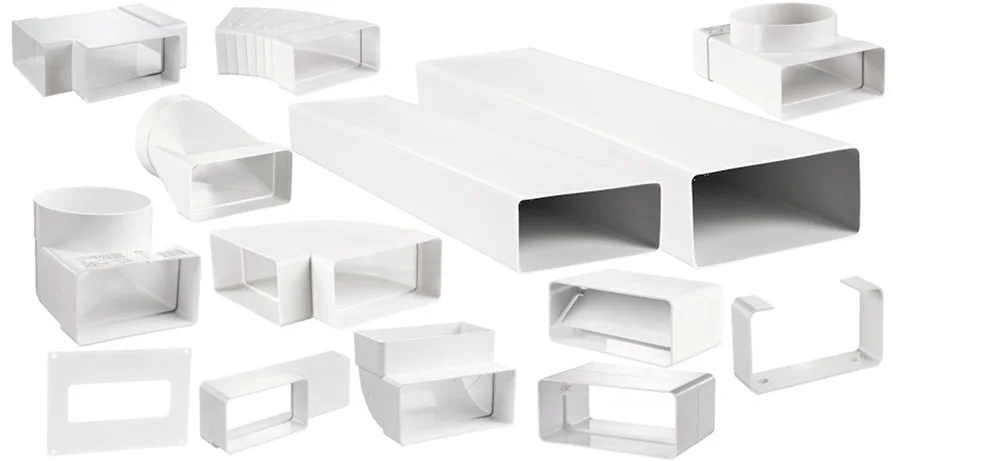

- Воздуховоды — каналы, по которым перемещаются воздушные потоки. Они отличаются формой, сечением и материалом. В частных домах применяются пластиковые воздуховоды круглой или прямоугольной формы, гибкие гофротрубы из алюминиевой фольги. Чтобы разветвленная сеть коммуникаций не портила интерьер, прокладку выполняют в запотолочном пространстве, фиксируя воздуховоды хомутами и подвесами.

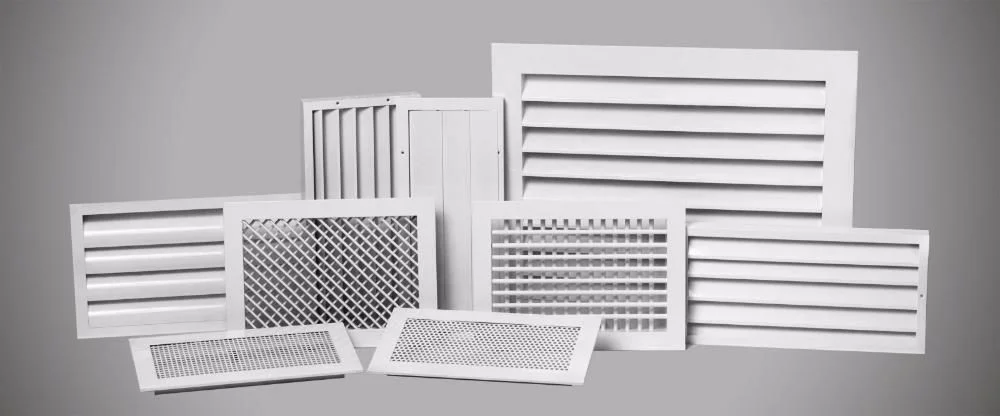

- Вытяжные решетки монтируются на выходах из воздуховодов. Они служат для рассеивания воздуха. Поскольку решетки являются видимым элементом вентиляционной системы, их конструкцию и цвет выбирают исходя из особенностей дизайна.

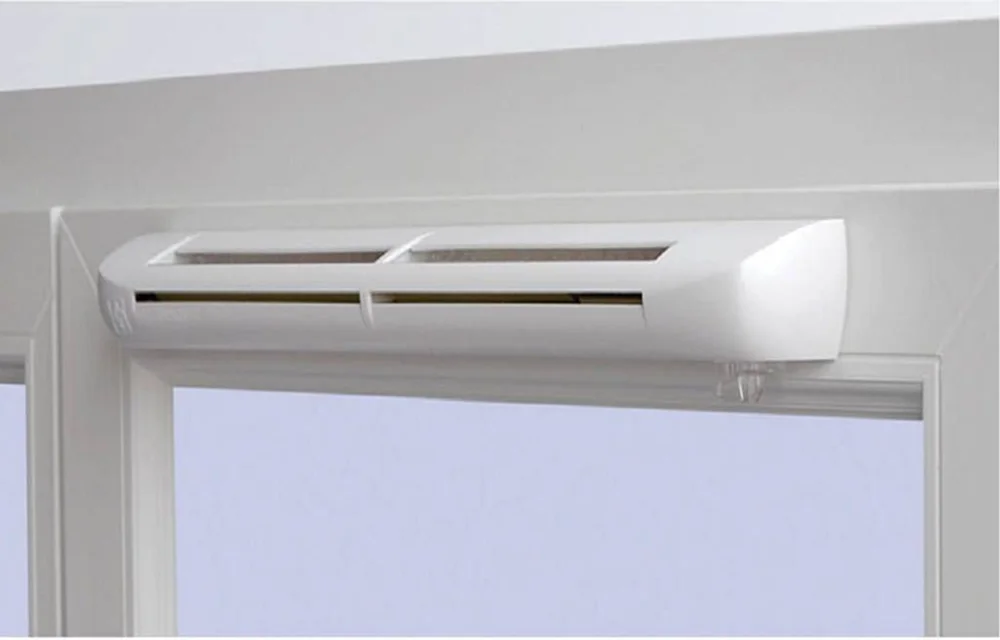

- Клапаны — конструкции, которые устанавливают на оконную раму или монтируют в наружной стене. Элемент работает на приток, поэтому даже при закрытых окнах в помещении будет свежий воздух. Некоторые модели клапанов имеют возможность регулировки, позволяя создавать дополнительный приток летом или перекрывать поток воздуха в морозы.
- Вентиляторы — создают движение воздуха в каналах. В зависимости от направления вращения могут работать на приток или на вытяжку. По конструкции выделяют осевые, радиальные, диагональные, диаметральные и прямоточные. Мощность и модель определяется расчетом и особенностями системы.
- Фильтры — устанавливаются на приток и задерживают уличные загрязнения. Существует несколько разновидностей воздушных фильтров разной степени очистки, от фильтрующего пыль до ультратонкого, который способен улавливать вирусы и бактерии обитающие в воздухе. Фильтры требуют регулярного обслуживания — очистки и замены картриджа.
- Шумоглушители. Работа приточно-вытяжной вентиляции практически всегда сопровождается шумом. Чтобы снизить его уровень, в каналы устанавливают шумоглушители — гибкие элементы трубчатой конструкции. Они понижают шум в системе до нормативного уровня и гасят вибрации.
- Рассеиватели — усовершенствованная версия вентиляционной решетки, которая способствует эффективному распределению воздушного потока по комнате.

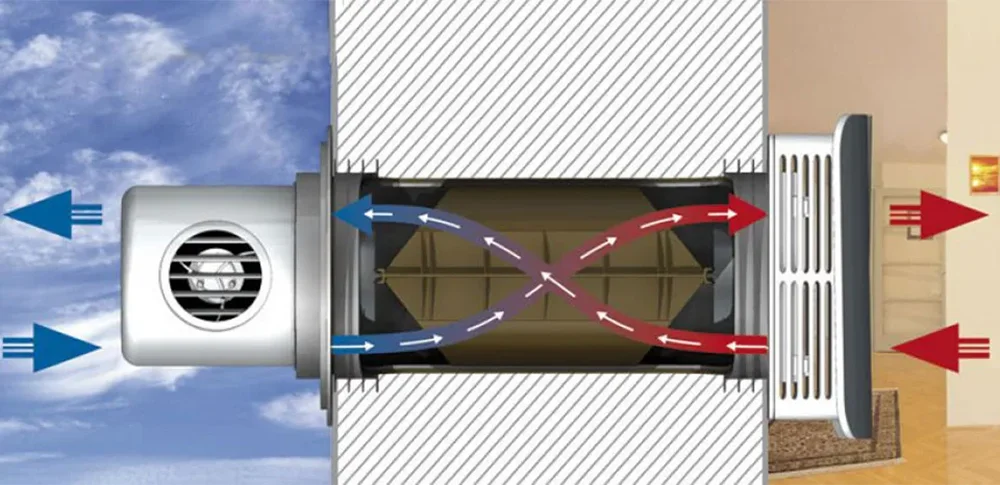

- Рекуператор — теплообменник, позволяющий улучшить качество воздуха, снизить потери тепла и здорово сэкономить на отоплении. Он работает попеременно на приток и на вытяжку, подогревая свежий уличный воздух теплым воздухом из помещения. Нагрев происходит через стенки приточного и вытяжного каналов в теплообменнике. Температуру в рекуператоре можно регулировать, например, настроить на охлаждение в летнее время года.

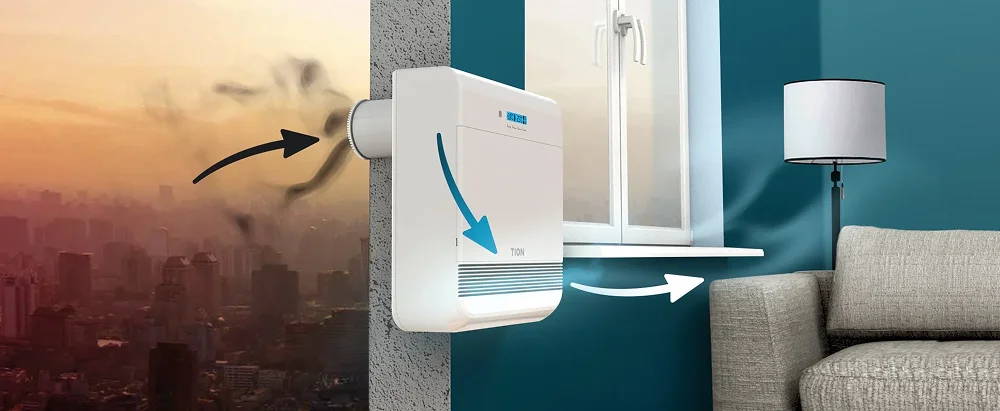

- Бризер — альтернатива рекуператору, но в отличие от него работает только на приток. Он забирает уличный воздух и подогревает его. Нагнетание воздушных масс в помещение стимулирует вытяжку. Благодаря подогреву бризер имеет огромное преимущество перед приточными клапанами. Он справляется с задачей даже в сильные морозы, сокращая расходы на отопление и помогая поддерживать комфортную температуру.
Развитие цифровых технологий не обошло и систему вентиляции. Сегодня практически все оборудование можно подключить к системе «умный дом», чтобы удаленно создавать комфортный микроклимат в коттедже.
Как правильно сделать вентиляцию в частном доме
Для начала следует выбрать, какую систему вентиляции делать в частном доме. Монтаж разных типов будет отличаться. Мы рассмотрим, как делать приточно-вытяжную принудительную.
Шаг 1. Определите место под вентиляционную установку и трассы воздуховодов
Заранее продумайте, где будет стоять вентиляционное оборудование и как пойдут воздуховоды. Это делают на этапе проектирования дома, чтобы потом не занижать потолки и не утолщать перекрытия. Вентиляцию монтируют первой среди всех коммуникаций.
Шаг 2. Проложите воздуховоды
Сначала сделайте разметку на стенах и потолке — отметьте, где будут проходить коммуникации. Затем смонтируйте воздуховоды, фиксируя их кронштейнами и подвесами. После монтажа трубы изолируют, чтобы защитить их от конденсата.
Для кухни обычно выбирают диаметр 150–160 мм, для ванной и санузла — 100–125 мм. Все зависит от площади помещения и нужной пропускной способности. При прокладке воздуховодов избегайте резких поворотов — они мешают движению воздуха. Если труба идет через холодный чердак или вдоль наружной стены, утеплите ее, иначе внутри появится конденсат.
Шаг 3. Установите оборудование
Смонтируйте вентиляторы, а также фильтры, приточные и вытяжные установки, шумоглушители. После того как все оборудование закреплено, подключите панели управления, датчики влажности, температуры и уровня CO2.
Шаг 4. Проверьте работу системы
Убедитесь, что нет утечек воздуха в местах соединения труб и стыков оборудования. После этого выставьте оптимальные параметры для вашего дома: желаемую влажность, температуру приточного воздуха и допустимый уровень углекислого газа. При необходимости отрегулируйте скорость вращения вентиляторов, чтобы добиться расчетной производительности.
Вот несколько рекомендаций по монтажу вентиляции в частном доме:
- Гильзы для рекуператоров необходимо заложить еще на этапе строительства дома. Это позволит сэкономить на дорогостоящем алмазном сверлении.
- Воздуховоды монтируются перед началом отделочных работ. Трассы крепятся к потолку при помощи хомутов, держателей и монтажных скоб — способ зависит от типа потолочной конструкции.
- К местам установки оборудования подводят электрокабель.
- Особое внимание нужно уделить герметичности соединений. В противном случае в системе может возникнуть конденсат или посторонние шумы, связанные с подсосом воздуха через неплотные стыки. Для этой цели используется алюминиевый скотч, которым обматываются соединения.
- Вентиляционные отверстия для притока и вытяжки располагают в противоположных углах помещения — так циркуляция будет максимально эффективной.
Резюмируем
На первый взгляд кажется, что установка вентиляции в частном доме необязательна. Но не стоит проверять это на практике. От эффективности воздухообмена зависит микроклимат в помещениях, а значит здоровье жильцов. Загрязненный воздух, повышенная влажность, провоцирующая появление плесени, превышение содержания углекислого газа, аллергены — вот далеко не полный перечень проблем, которые могут возникнуть из-за некорректно функционирующей системы.
Работы начинают с проектирования, которое включает в себя расчеты производительности вытяжки, отрисовку схем и подбор оборудования. Чтобы вытяжные каналы и трассы не портили интерьер, их расположение увязывают с дизайн-проектом.
Монтаж вентиляции выполняют перед началом отделочных работ — обычно систему прокладывают за потолочными конструкциями. В качестве приточного оборудования используют рекуператоры и бризеры — устройства, которые обеспечивают нагнетание, очистку и подогрев воздуха. На завершающем этапе выполняют пусконаладочные работы: калибруют датчики, проверяют оборудование и подключают «умный дом».
Хорошим помощником в проектировании загородного дома станет программа Мой Дом 3D. Помимо разработки жилища в приложении можно проложить трассы для приточных и вытяжных воздуховодов, добавить на план настенные, потолочные, лопастные и канальные вентиляторы, а также другое оборудование из каталога. Скачайте пробную версию и используйте все возможности программы!
