Обычный дизайн-проект — это документация, в которой визуализирован будущий интерьер. Технический дизайн-проект более подробен. Помимо эскизов он содержит планы покрытий, решения по разводке инженерных коммуникаций, схемы расстановки мебели и спецификации материалов. В общем, это полноценное руководство для строителей по воплощению идей и пожеланий заказчика в жизнь. Составим его вместе.
в программе Мой Дом 3D:
- нарисуйте планы этажей;
- выберите материалы для отделки;
- расставьте мебель, сантехнику и свет;
- наметьте положение розеток и выключателей;
- составьте смету на ремонт.
и попробуйте свои силы в дизайне!
Попробуй!
Что входит в технический дизайн-проект
Принято считать, что обустройство жилого пространства — процесс творческий. Но для точной реализации идей заказчика недостаточно глянцевых эскизов и визуализаций. Нужны продуманная эргономика, подробные рабочие чертежи, спецификации материалов и сметные расчеты стоимости. Технический дизайн проект квартиры или дома составляется на основании технического задания (ТЗ) заказчика и включает в себя:
- Обмерочный план. Проектные и фактические размеры помещений могут различаться. Поэтому даже при наличии архитектурных чертежей стоит выполнить измерения.
- План демонтажа, который отражает решения по сносу конструкций — стен, перегородок, декоративных зашивок, оконных и дверных заполнений.
- Схема перепланировки квартиры или дома — обычно сначала предлагается несколько эскизных вариантов. Впоследствии из них выбирается оптимальный, который и ложится в основу более детальной проработки. Схема перепланировки сопровождается таблицей помещений, руководством по выполняемым работам, схемами монтажных узлов.
- План полов — решение по напольным покрытиям, стыковочным профилям, плинтусам и и соединительным элементам в цвете. Раздел также содержит схемы раскладки штучных материалов (ламината, керамогранита).
- План потолков с указанием конструкции и материалов. На схему также наносятся закладные детали для осветительных приборов, расположение декоративных накладок на стояки отопления, элементов охранной и пожарной сигнализации, выводов для кондиционеров.
- План отделки стен с приложением разверток, в которых применяется облицовка штучными покрытиями.
- Схемы электрики и осветительной сети с указанием расположения силовых и слаботочных розеток, выключателей, потолочных и настенных светильников и подсветок.
- План разводки водоснабжения и канализации с привязкой санитарно-технических приборов.
- План отопления — расположение радиаторов, конвекторов и теплых полов.
- План расстановки мебели и бытовой техники, который для большей наглядности может быть дополнен 3D.
- Пояснительная записка — подробное руководство по реализации дизайн-проекта.
- Сводная ведомость материалов и оборудования. Раздел содержит данные о применяемых в проекте материалах с объемами и ссылками на поставщиков.
Как сделать технический дизайн-проект
Сегодня дизайн интерьеров можно рассматривать как отдельный вид искусства. Помимо эксклюзивности архитекторы делают ставку на функциональность и активно применяют современные инженерные решения.
Создание технического дизайн-проекта — это объемная работа целых архитектурных бюро и мастерских. Зачастую к этому привлекаются смежные специалисты: конструкторы, электрики, сантехники. Стоимость услуг по разработке документации зависит от сложности проекта и сегмента жилья:
- Эконом-сегмент — типовые квартиры со стандартными планировками и бюджетными отделками.
- Комфорт-сегмент — элитные квартиры и загородные дома. Такая недвижимость требует индивидуального подхода, а в проектах применяются коллекционные материалы.
- Премиальный сегмент — городские пентхаусы и эксклюзивные виллы. Разработка дизайн-проекта для этого типа недвижимости требует высокой квалификации и обязательного авторского надзора для точного воплощения решений дизайнера.
Цена минимального пакета дизайн-документации начинается от 400 руб. за 1 кв. м. За эту сумму заказчику подберут концепцию дизайна и предложат несколько вариантов планировок.
Базовый дизайн с 3D-визуализацией интерьера будет стоить от 1500 руб. за 1 кв. м. За комплект рабочих чертежей со спецификациями отделочных материалов специалисты просят от 2500 руб. за 1 кв. м. Максимальный пакет, разработанный опытным дизайнером, имеет более внушительный ценник. Обмеры, чертежи, 3D-визуализация, полные спецификации материалов и предметов для интерьера обойдутся в 3500–4000 руб. за 1 кв. м.
Сегодня на рынке работает масса архитектурных бюро, наперебой расхваливающих свои услуги. Но что, если попробовать сделать дизайн-проект самостоятельно? Это не так сложно, как кажется на первый взгляд. Благодаря творческому мышлению, а также специальным программам, можно создавать рендеры даже не имея опыта проектирования интерьеров.
Среди преимуществ самостоятельной работы:
- возможность реализовать собственные дизайнерские задумки;
- раскрытие своего творческого потенциала;
- личный контроль над каждым этапом реализации проекта;
- экономия бюджета.
А если потратить немного времени на изучение основ планирования и цветовых сочетаний, то результат может превзойти все ожидания.
Одна из программ для разработки технического дизайна квартиры или дома — Мой Дом 3D. Посмотрите какие решения можно создать с ее использованием.

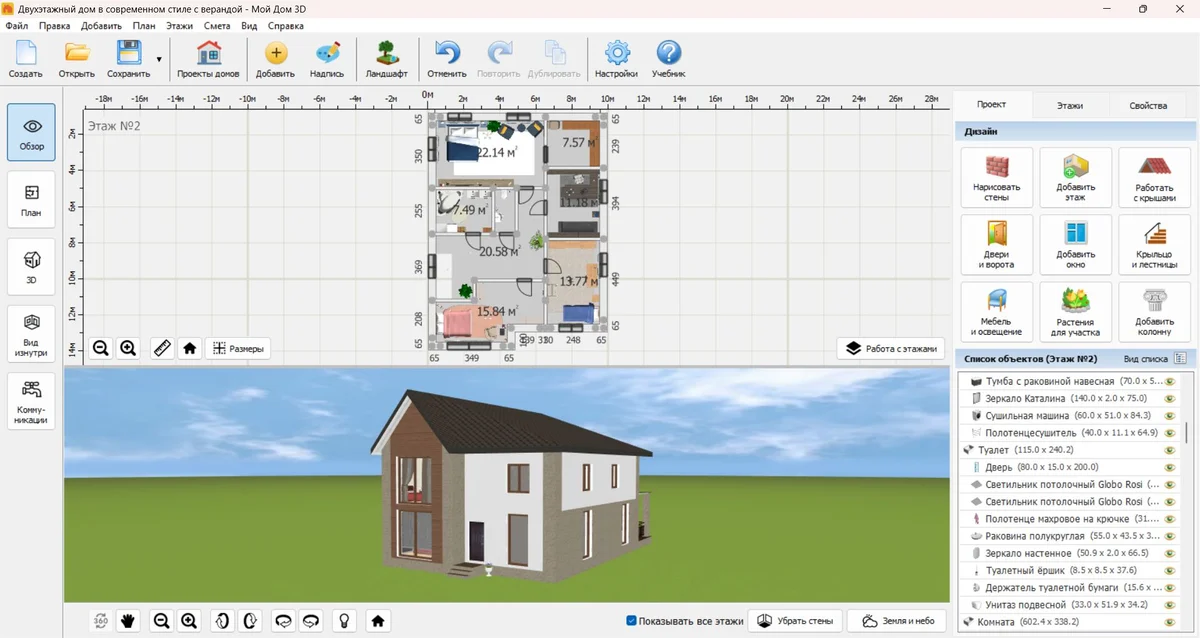

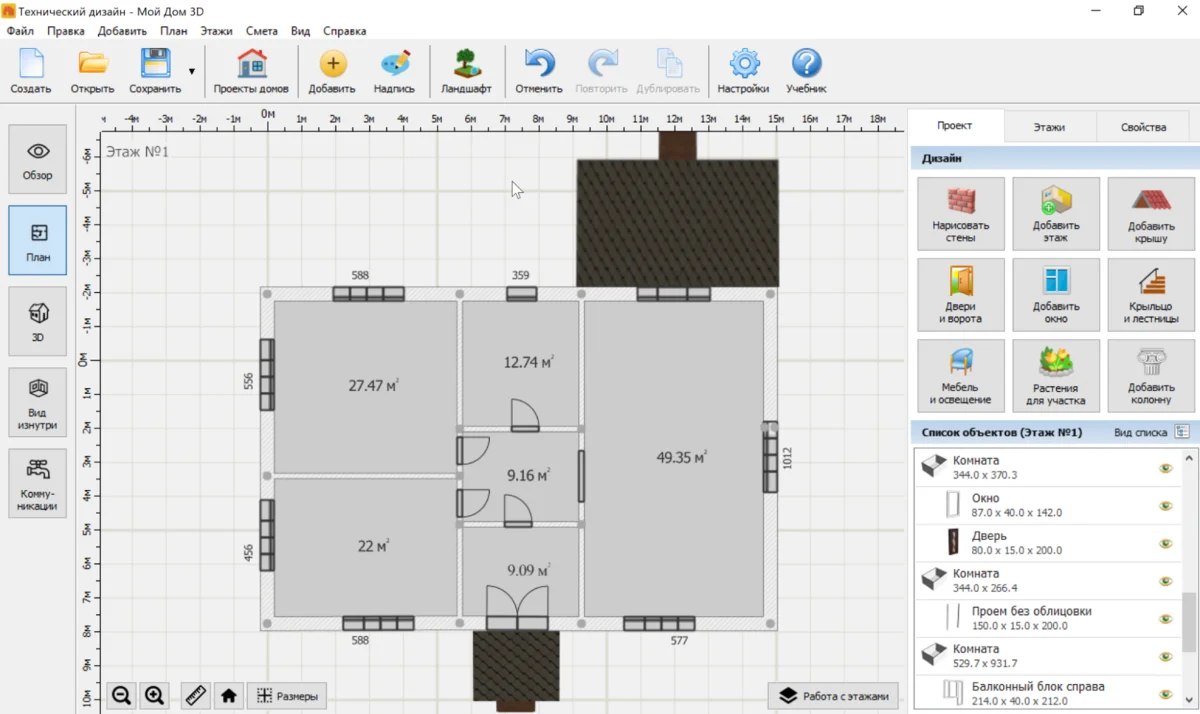

Всего за несколько кликов в Моем Доме 3D создается планировка. Причем проект можно начертить как с нуля, так и поверх чернового чертежа, загрузив в программу картинку в формате JPG или PNG.

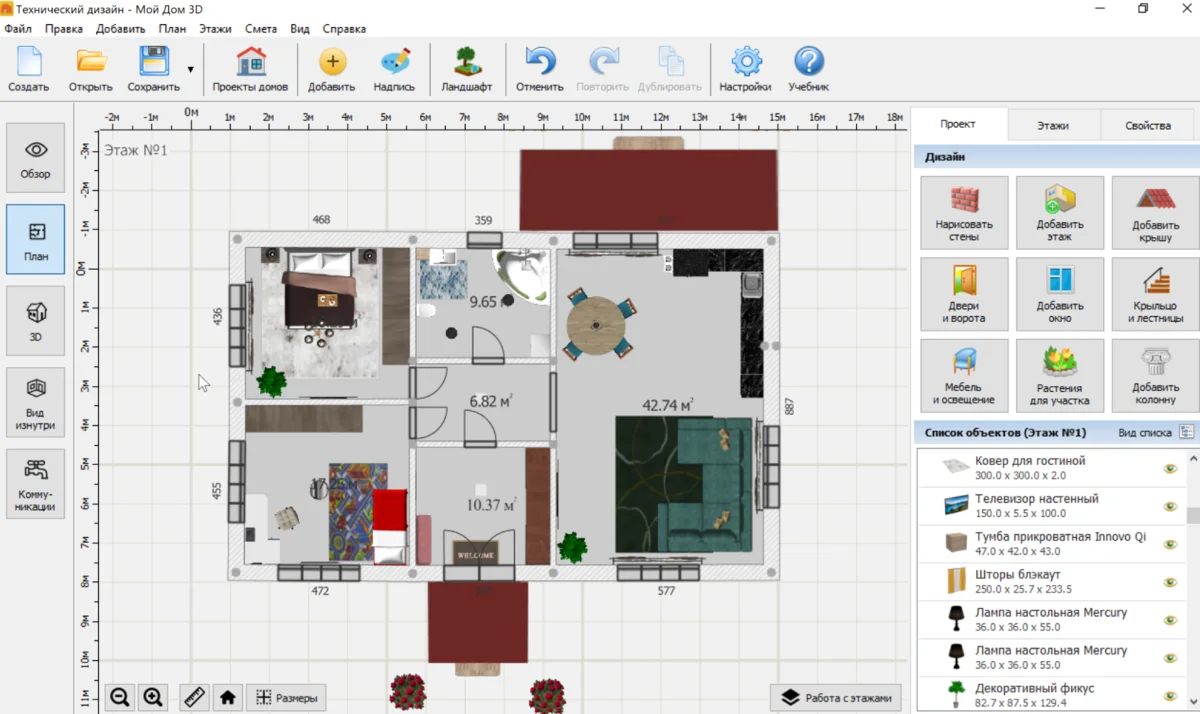

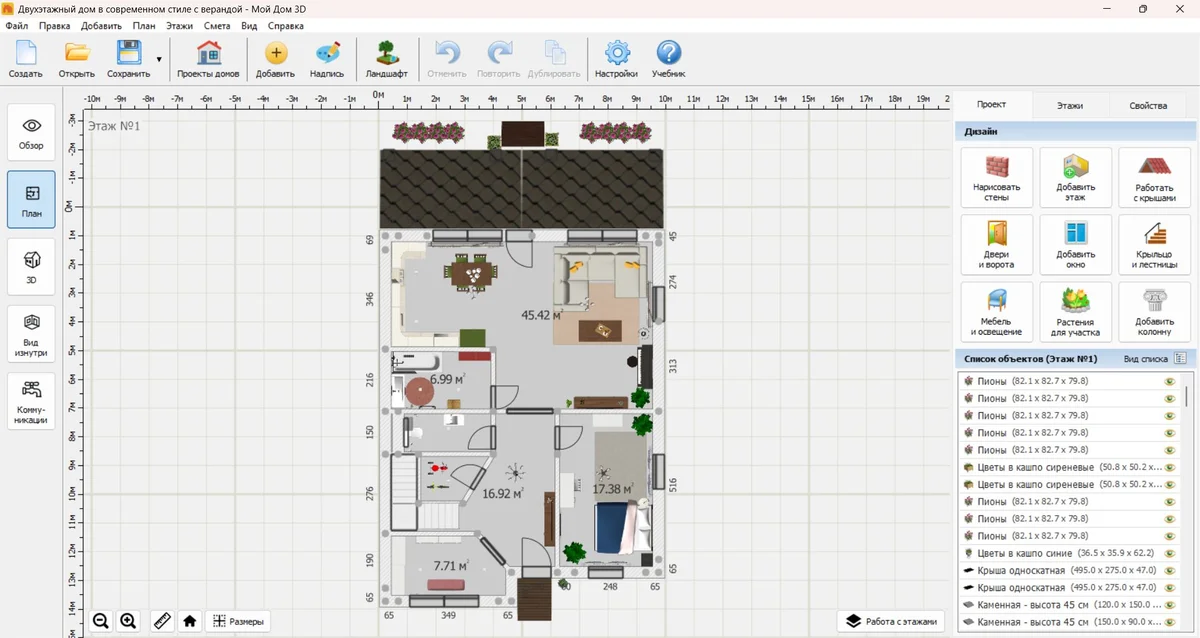

Всю необходимую информацию о том, как сделать проект дома самостоятельно, читайте в другой нашей статье. Мы уже создали план — это одно из самых популярных решений для одноэтажного загородного жилья на семью из трех человек:
- просторная кухня-гостиная;
- родительская спальня;
- детская комната;
- санузел;
- прихожая-тамбур;
- коридор.

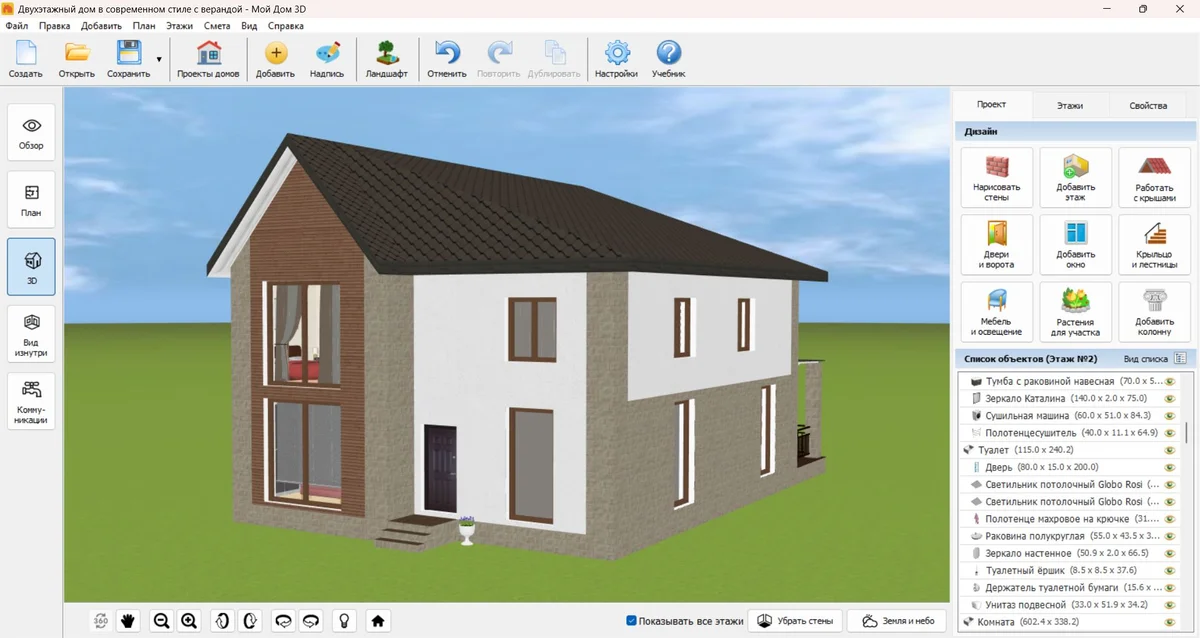

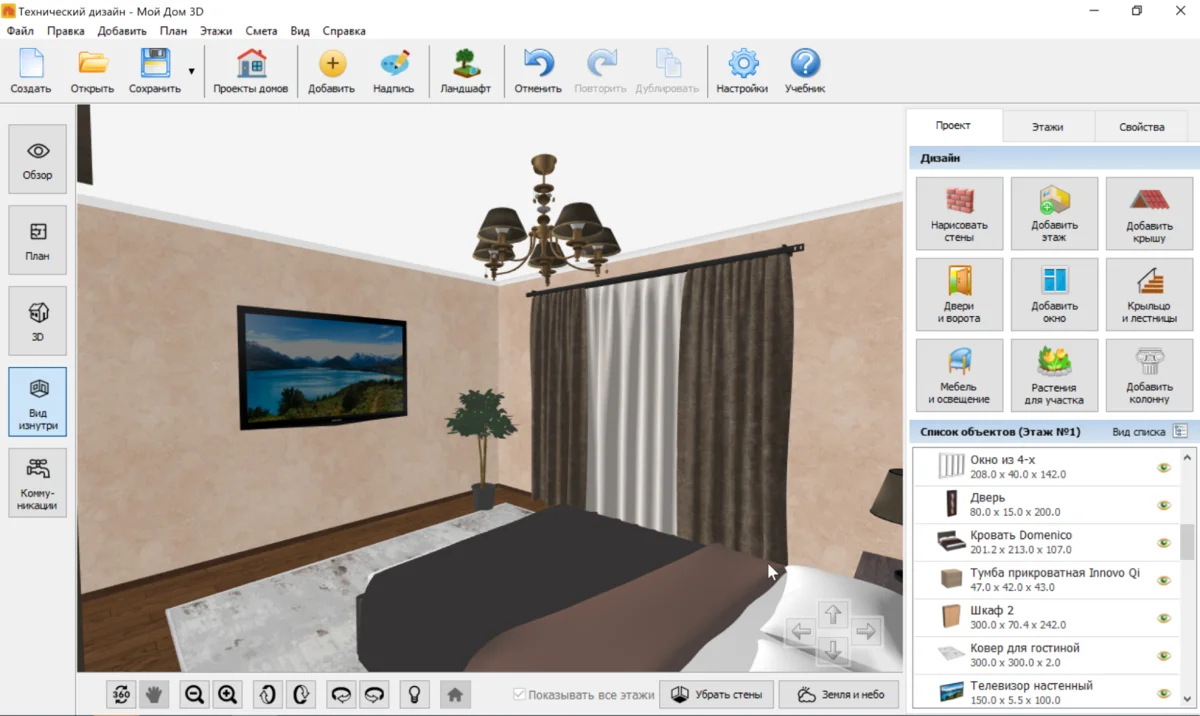

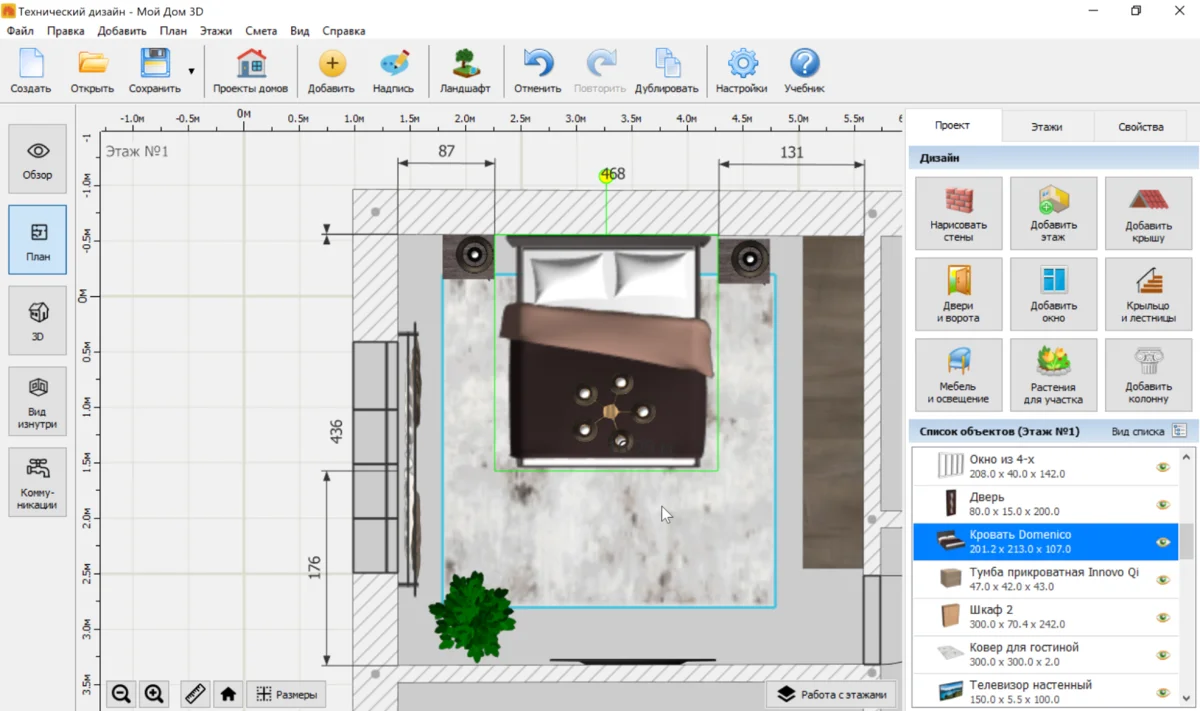

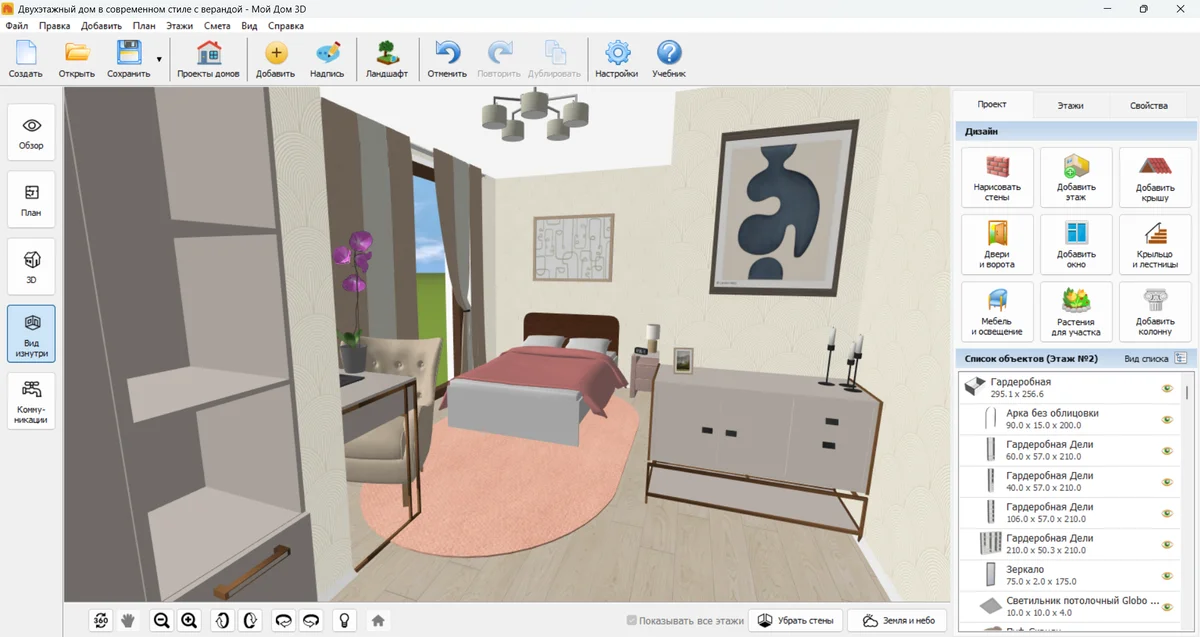

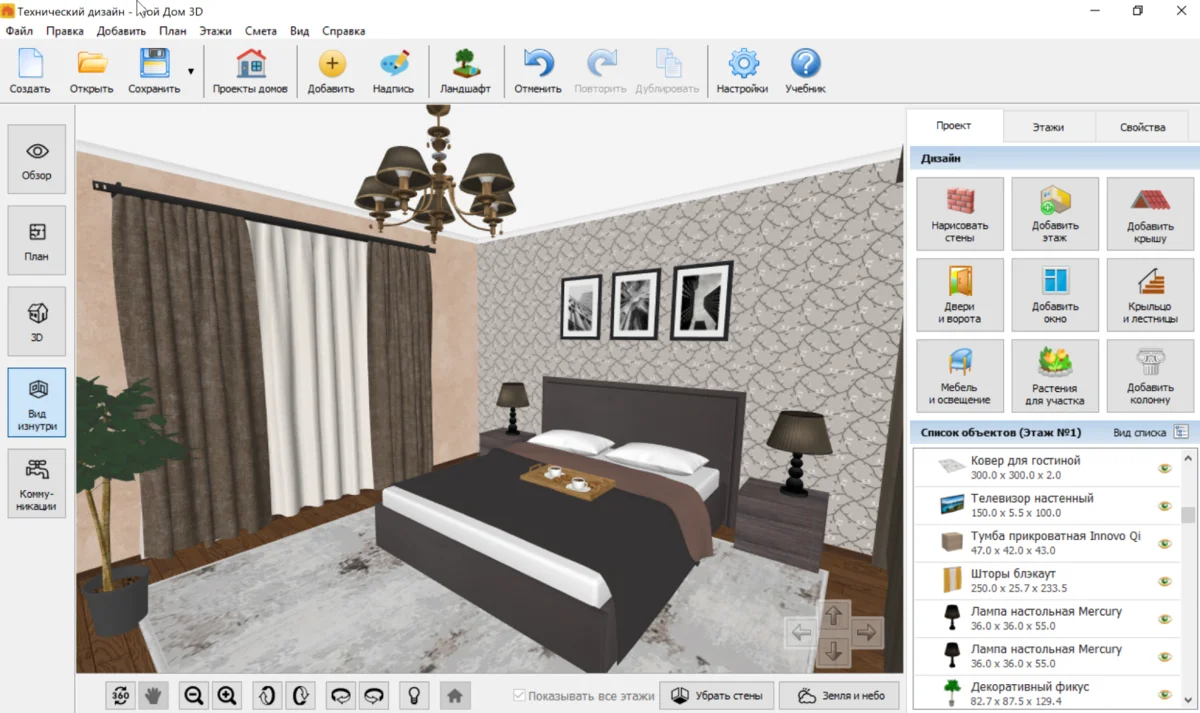

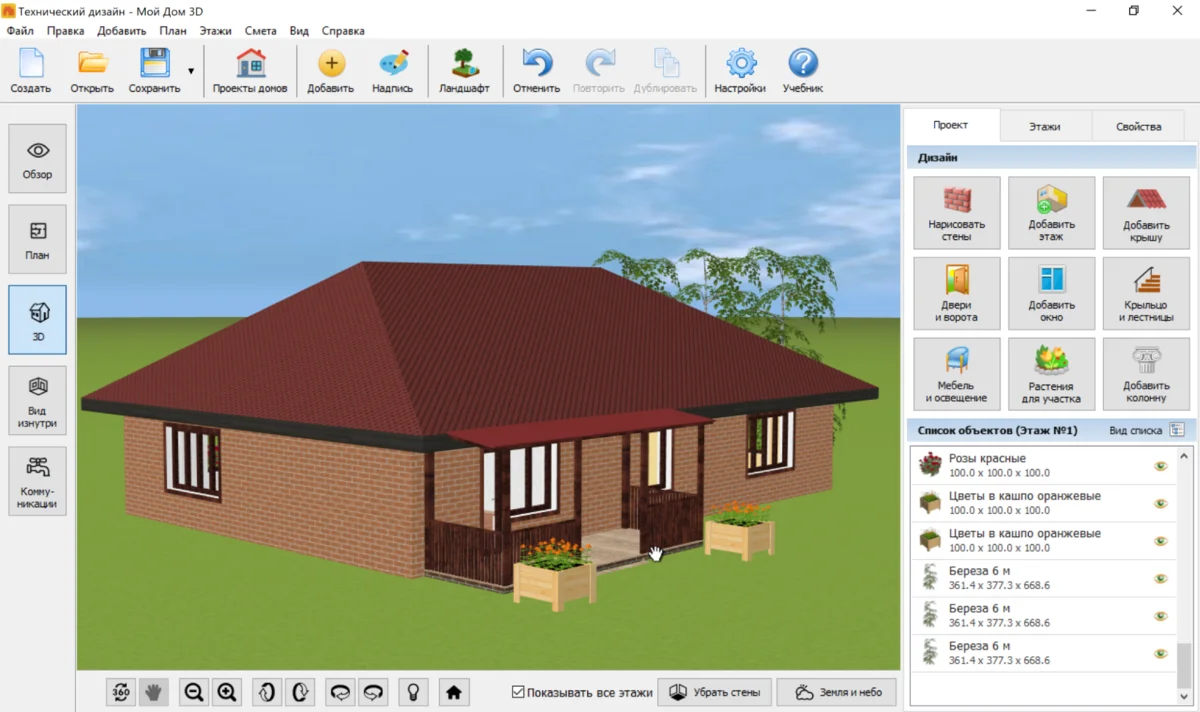

В программе также можно выбрать фасадное оформление, форму и материал крыши, окна, двери, растения для участка. После разработки планировочного решения переходим к расстановке мебели. Каталог программы содержит более 600 наименований предметов мебели, бытовой техники, интерьерного текстиля и аксессуаров. Причем цвета и фактуры каждой позиции можно изменять на свое усмотрение.

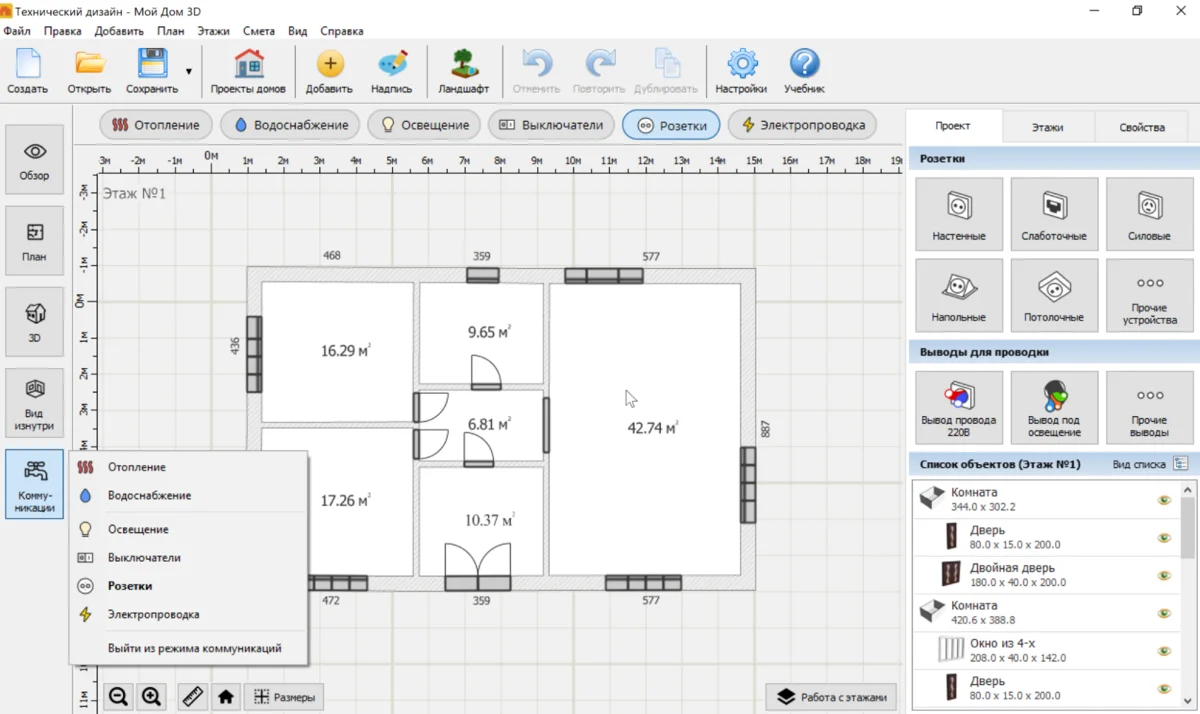

Далее рисуем схему электропроводки. Перед этим советуем вам изучить, как составить план розеток и выключателей. Проектирование электрической сети и освещения в программе выполняется в разделе «Коммуникации». Переключаясь между режимами, последовательно наносим на план:
- выключатели;
- розетки;
- осветительные приборы;
- электропроводку.

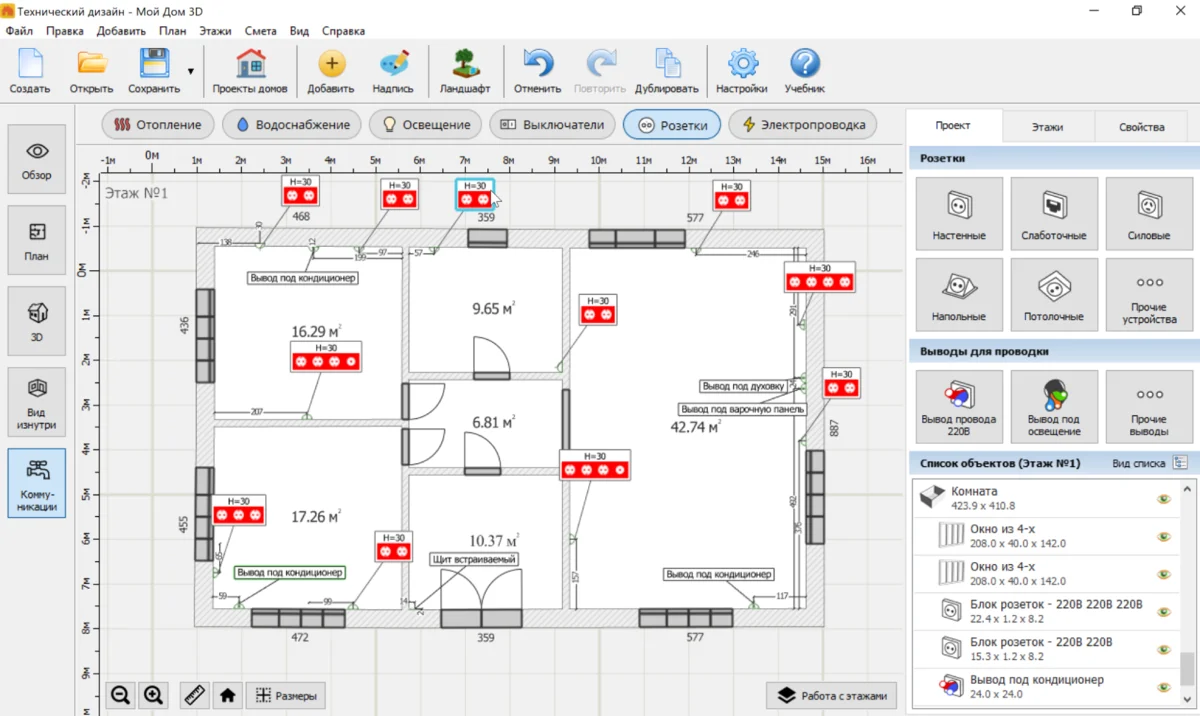

Количество розеток определяем по числу электроприборов. В зонах отдыха предусматриваем дополнительные розетки для подзарядки гаджетов.
В программе есть удобный конструктор, с помощью которого можно собрать в одном модуле необходимое количество розеток, выбрать тип заполнений и цвет рамок.

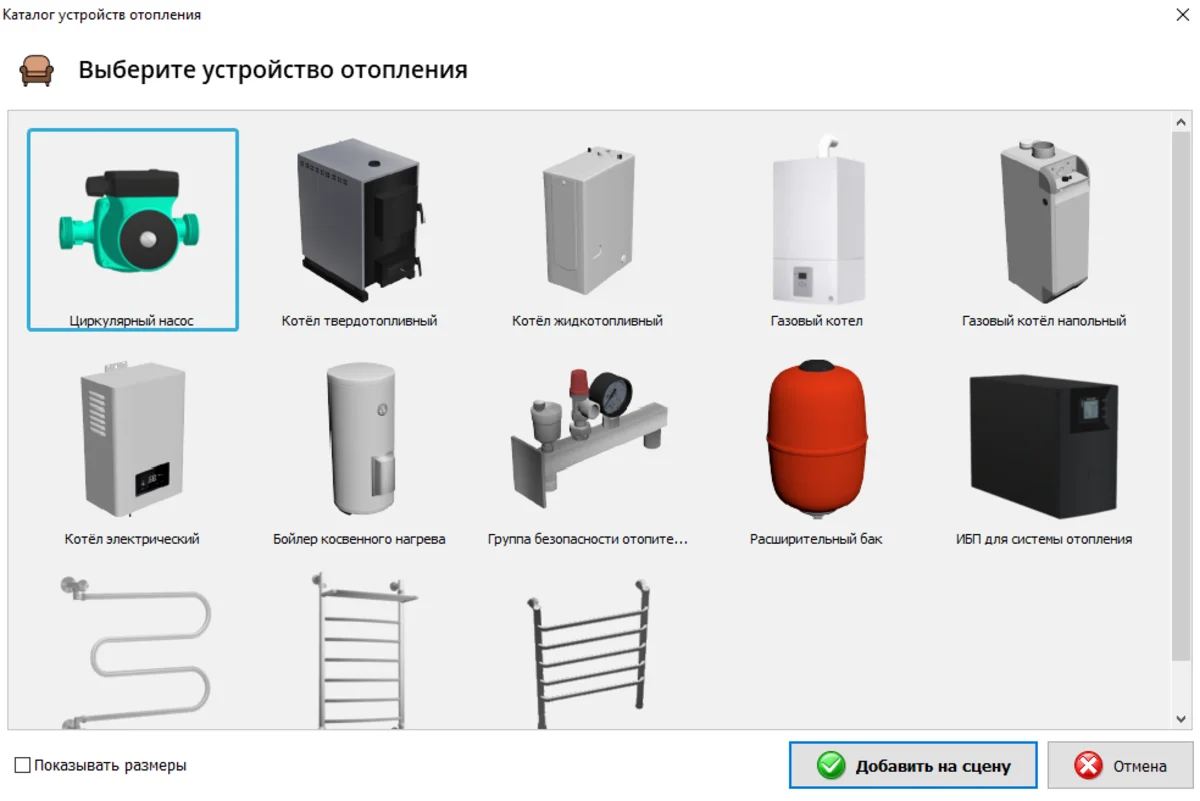

В режиме «Отопление» определяем положение оборудования: радиаторов, электрического или газового котла, коллектора, полотенцесушителя. Необходимые устройства выбираем из каталога и размещаем на план. Далее соединяем их трубами подачи и обратки.

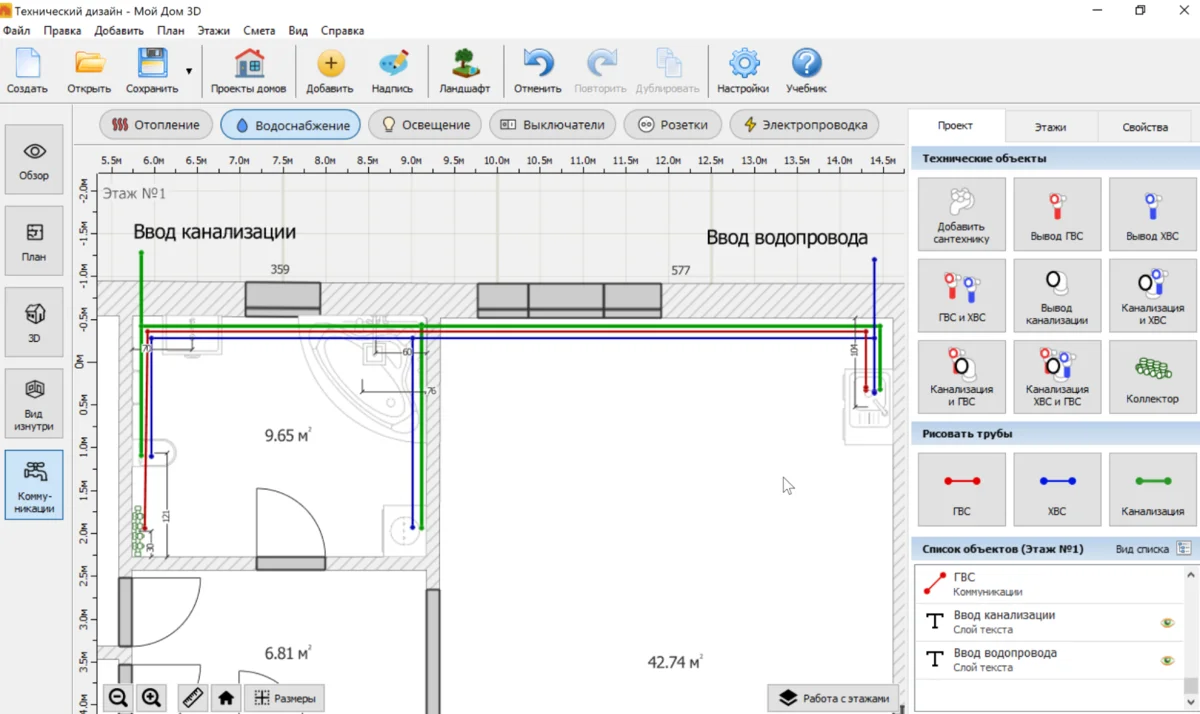

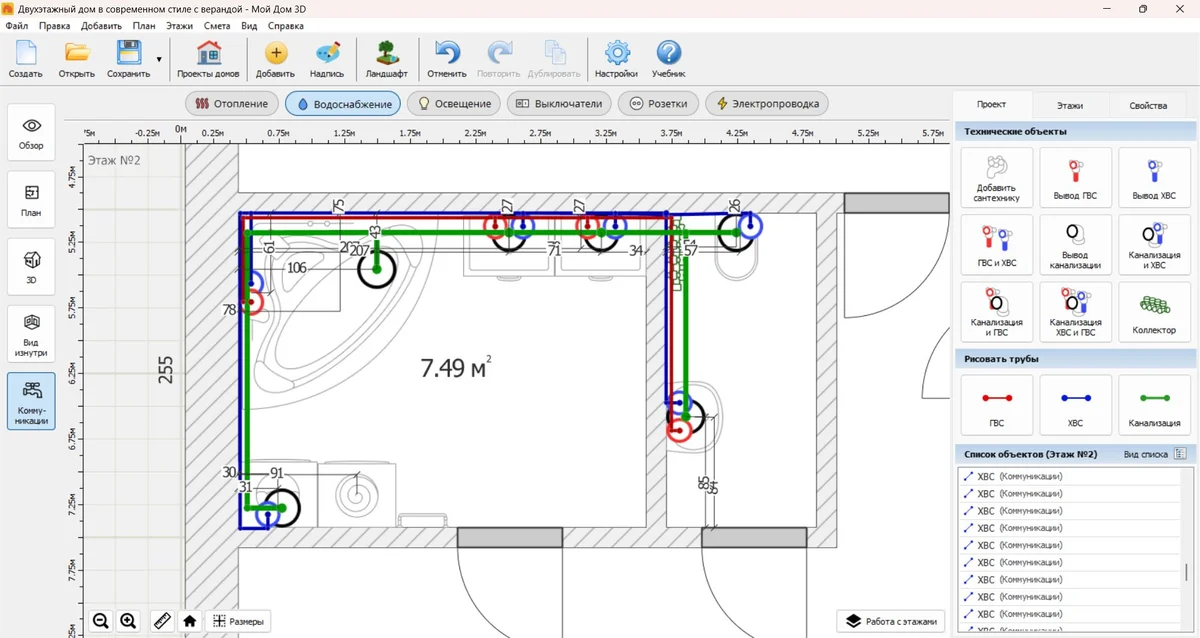

Сети водоснабжения и канализации чертим в режиме «Водоснабжение». Удобно, что на плане уже будет отображено сантехническое оборудование с привязкой к стенам.

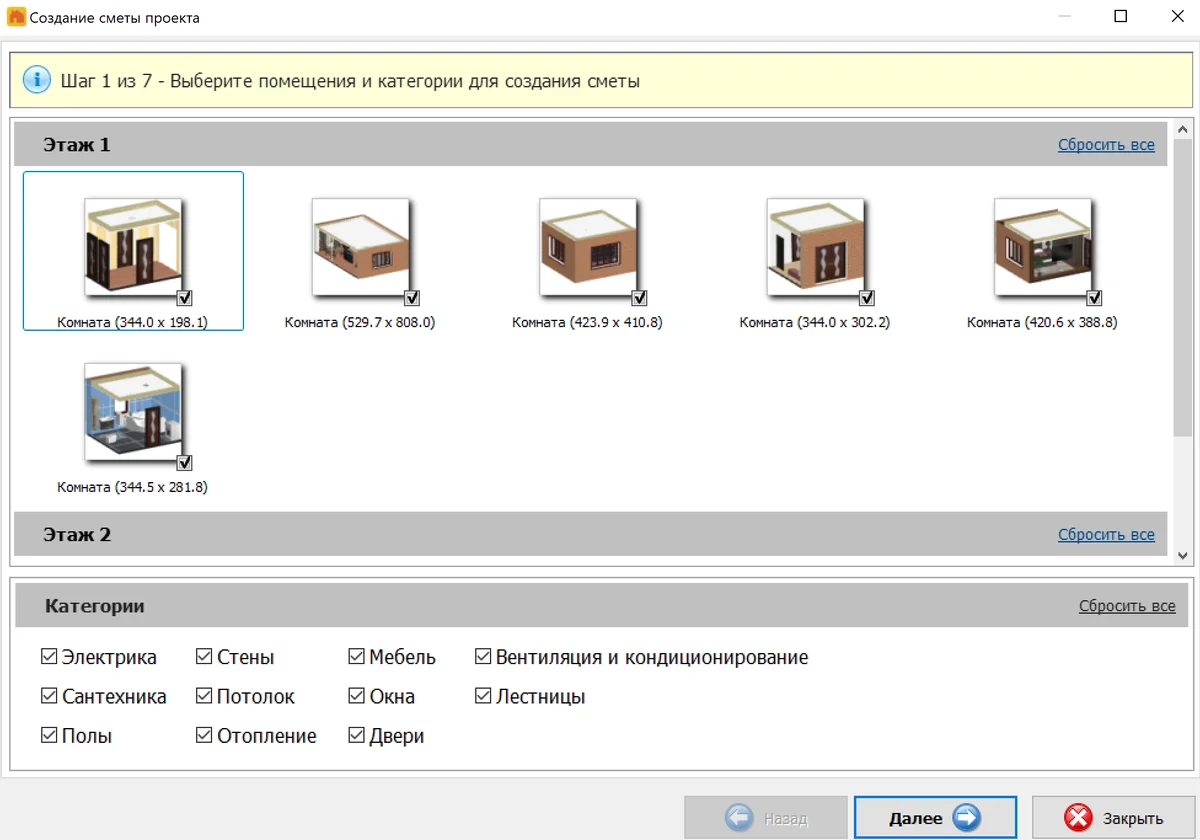

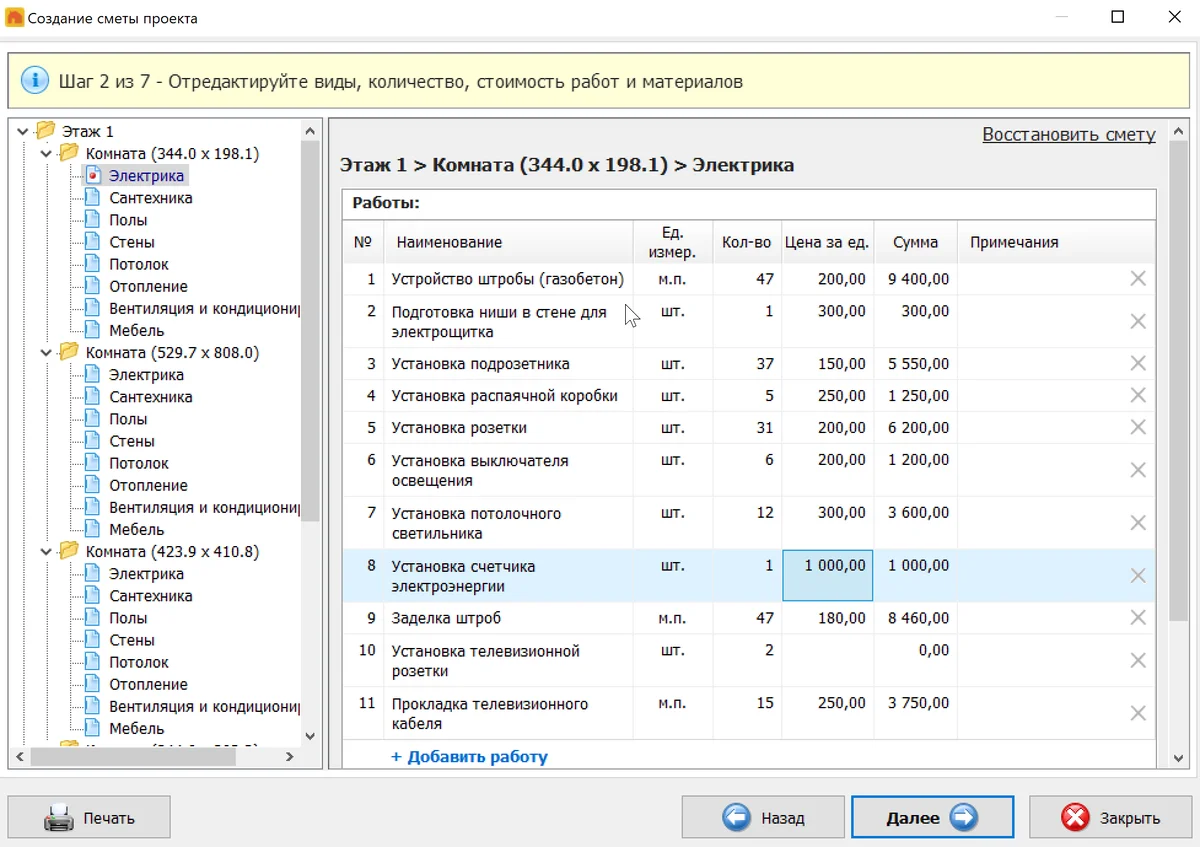

Когда все чертежи готовы, переходим к подготовке сметы. Для этого отмечаем нужные помещения и системы. Сметный расчет составляется на основании добавленных в проект работ и материалов. При этом все позиции можно редактировать — изменять наименования, корректировать объемы, задавать свои расценки.
Как составить смету на ремонт
чтобы выполнить точные расчеты
Рекомендую к прочтению
Помимо сметы можно выгрузить список покупок с количеством, ценами и ссылками на производителей.
Чтобы составить технический дизайн-проект в программе, вам нужен компьютер, творческий подход и пара вечеров свободного времени. Попробуйте!
Резюмируем
Технический дизайн-проект — это решения по планировке, отделке и инженерным сетям в виде бумажных чертежей или компьютерной модели. В зависимости от пожеланий клиента он может включать в себя рабочие чертежи, ведомости материалов, смету, а также 3D-визуализацию.
Составлением технического проекта квартиры или дома занимаются дизайн-бюро и частные архитекторы. Стоимость разработки составляет от 400 руб. за 1 кв. м (за эскизный вариант) до 4000 руб. за 1 кв. м (за полный комплект технической документации с подробными чертежами и сметами).
Самостоятельно составить технический дизайн-проект можно при помощи программы Мой Дом 3D. Это понятное в работе приложение, с которым разберется даже новичок. Бесплатная пробная версия доступна для всех. Скачайте программу с нашего сайта и попробуйте свои силы в проектировании!
