Грамотно продуманный свет и удобная электрика делают дом не только красивым, но и практичным. Когда все розетки на своих местах, а лампы создают правильное настроение, жизнь становится комфортнее и безопаснее. Наша статья поможет выбрать оптимальное решение для проектирования электричества в частном доме. Современные программы для расчета освещения помогают избежать ошибок и переделок.
Если нет времени читать: выбор редакции
Для тех, кто не хочет тратить время на подробный обзор, подготовили рейтинг топ-3 инструмента для решения различных задач. При выборе учитывали следующие критерии:
- удобство интерфейса;
- наличие функций для создания электросхем и расчетов;
- актуальность библиотеки 3D-объектов в российских реалиях;
- эффективность трехмерной визуализации.
- Интуитивный интерфейс на русском языке;
- Создание 2D-чертежей по точным размерам и 3D-визуализация с настройкой параметров света;
- Коллекция светильников и электроприборов из реальных магазинов;
- Автоматический расчет сметы материалов и оборудования;
- Нельзя выполнить светотехнические расчеты по нормативам.
- Создание проектов любого масштаба для частников и промышленности;
- Высокая точность чертежей и расчетов;
- Реалистичная визуализация в 3D с учетом характера освещения;
- Сложные алгоритмы работы;
- Высокая стоимость лицензии.
- Бесплатный доступ к базовым функциям;
- Высокоточные расчеты по эффективной методике;
- Библиотеки светильников от ведущих производителей с готовыми фотометрическими данными;
- Не работает на слабых ПК;
- Не подходит для новичков.
Лучшие программы для проектирования освещения
Мы собрали эффективное ПО, которое поможет спланировать и рассчитать освещенность в доме, квартире или на участке. Выбирайте, какой инструмент оптимально подходит для ваших целей – простые решения для новичков или сложные профессиональные системы автоматического проектирования.

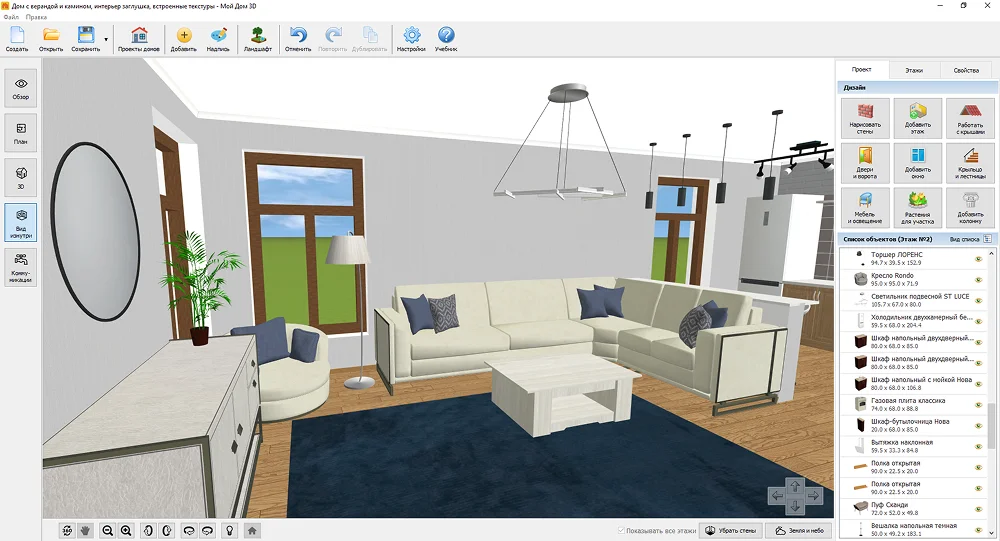

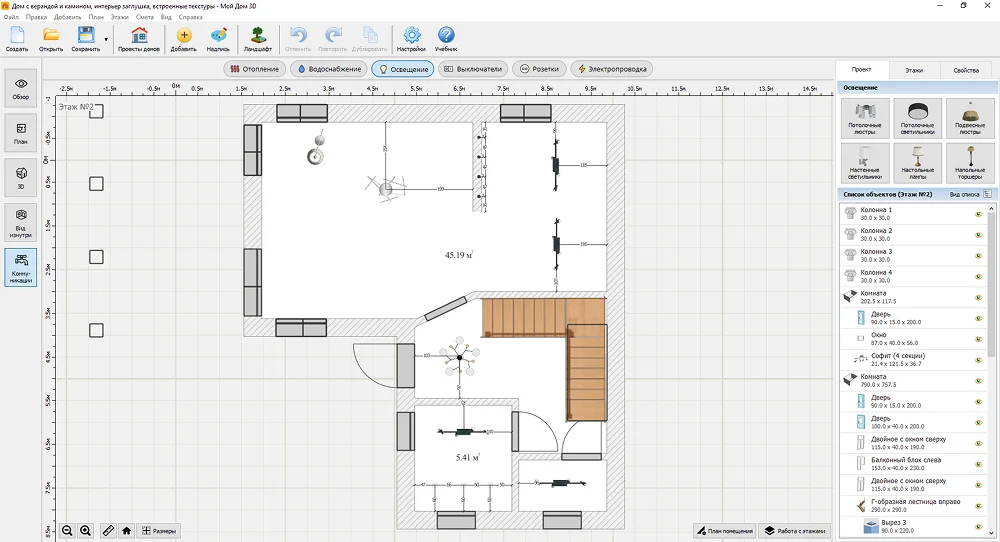

Мой Дом 3D
Удобная программа для проектирования частных домов и ремонта квартир. Мой Дом 3D рассчитан на новичков – в интерфейсе легко разобраться даже тем, кто никогда не занимался черчением и моделированием. На основе 2D-плана автоматически создается трехмерный макет.
Предусмотрен специальный режим проектирования освещения. Вы сможете легко продумать расположение осветительных приборов: на плане обозначается расстояние до стен. Всего в каталоге более 80 светильников в разных стилях. Для реалистичной визуализации настройте температуру и оттенок электрического освещения, интенсивность и угол света.
- есть режим для планирования проводки, розеток, выключателей и распределительных щитков;
- позволяет проектировать дома с крышей и цокольным этажом;
- можно загружать планы реальных квартир и создавать чертежи на их основе с учетом реальных размеров;
- предлагается 1150+ материалов для отделки фасада, кровли, внутренних стен, полов и потолков, также можно загружать собственные текстуры;
- в каталоге собраны модели мебели, бытовой техники, светильников и декора;
- можно оценивать результат в режиме «Вид изнутри», имитирующем просмотр от первого лица;
- предусмотрено проектирование систем отопления, водоснабжения и канализации;
- есть функция составления сметы – автоматически подсчитывается количество отделочных и ремонтных материалов;
- сохраняет результат в виде проекта MH3D для дальнейшего редактирования, PDF и в форматах DAE и FBX.
- не предназначен для расчетов светотехнических параметров и нагрузки на электрокабели.

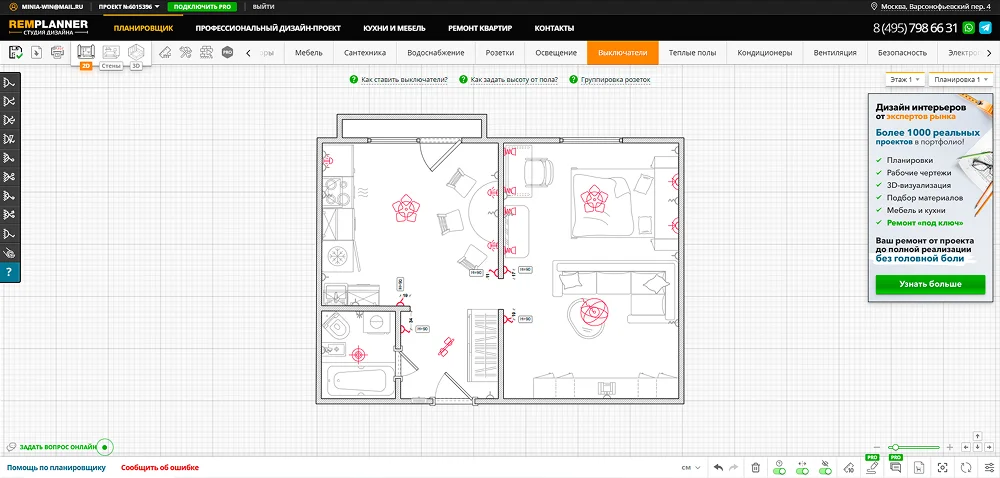

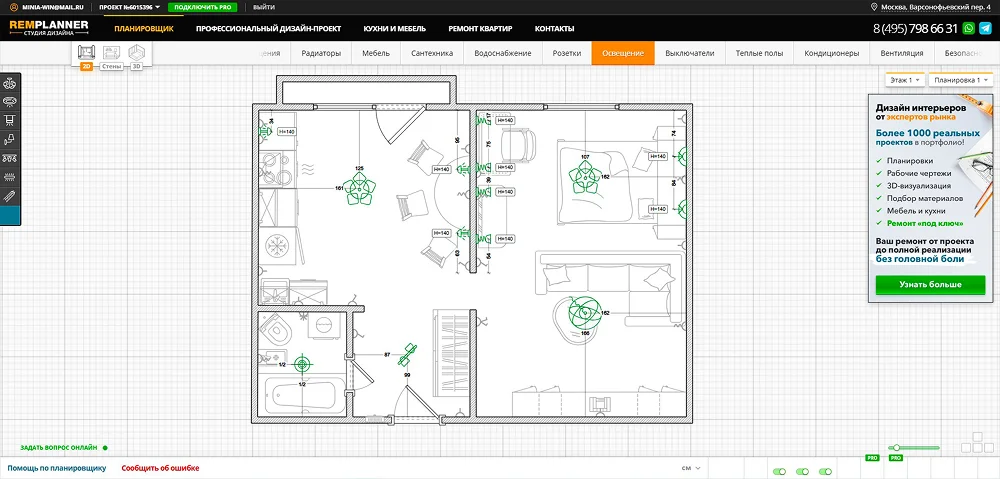

Remplanner
Онлайн-сервис для профессиональных ремонтных фирм и домашних строителей. Прямо в браузере вы можете продумать расстановку мебели и подведение коммуникаций. Remplanner удобно использовать как программу для проектирования освещения – предусмотрены отдельные вкладки для размещения выключателей, светильников, простых и силовых розеток, схемы электропроводки. Также можно подготовить развертки стен для учета расстояния между выводами кабелей по отношению к другим элементам.
- при экспорте формируется профессиональный комплект строительной документации с экспликацией;
- есть функция подготовки сметы;
- можно составить схему охранной сигнализации;
- позволяет в одном проекте создавать несколько версий дизайна.
- в бесплатной версии можно работать только
в 2D-режиме; - проектирование электропроводки и создание стеновых разверток доступно только по подписке.

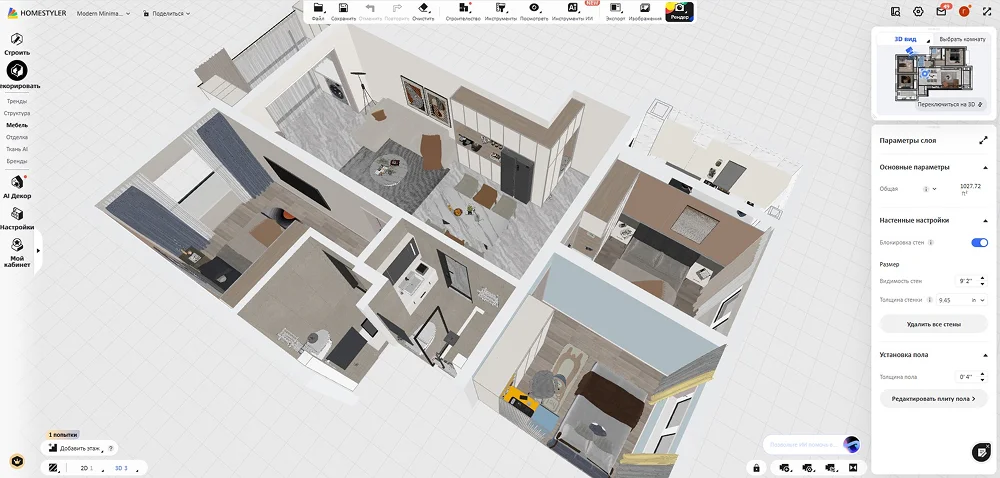

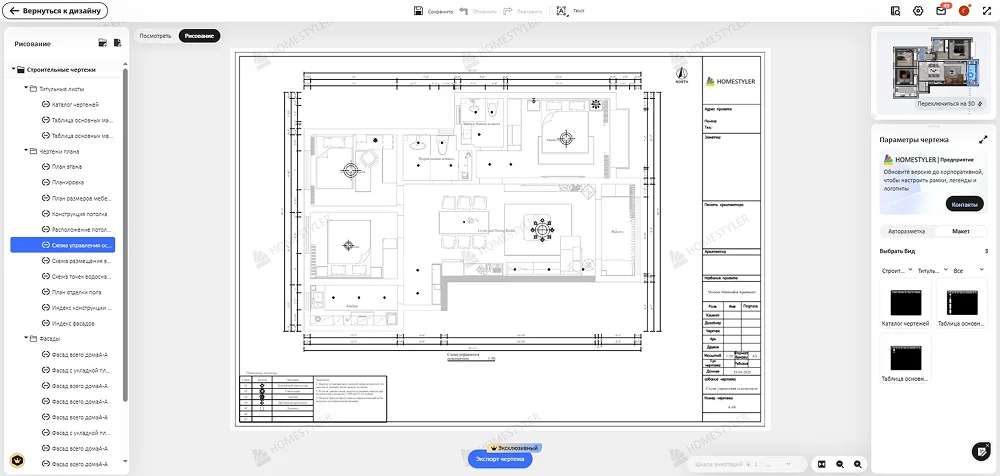

Homestyler
Онлайн-программа для создания профессиональных 2D-планов и 3D-визуализации квартир и малоэтажных домов. После обновления в Homestyler появилась функция генерации строительных чертежей, включающих листы с расположением электроустановочного оборудования. Достаточно разместить на плане светильники и технику, ИИ автоматически выберет оптимальное расположение выключателей и розеток.
- помимо веб-версии, есть приложения для смартфонов на Android и iOS;
- предлагается большая коллекция дизайнерских проектов для использования в качестве шаблонов;
- AI-ассистент создает варианты декора на основе выбранного стиля;
- можно настраивать свет – менять яркость в зависимости от времени суток, подключать светильники выборочно.
- в триал-версии экспортировать проекты можно только в низком качестве с водяным знаком;
- нельзя создавать схему прокладки кабелей;
- в бесплатной версии доступно только 5 дизайнов
с помощью AI-ассистента в месяц.
и как ее правильно смонтировать.
Рекомендую к прочтению

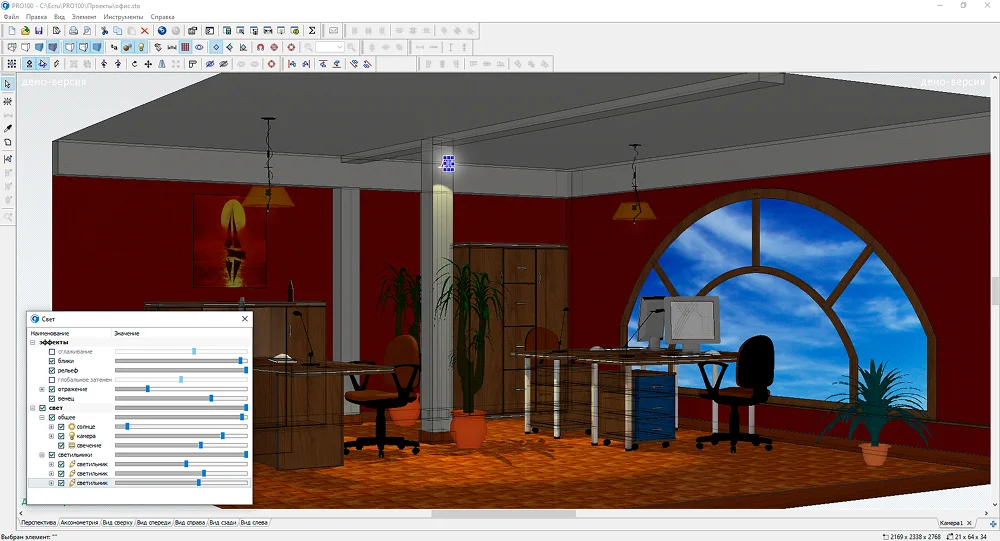

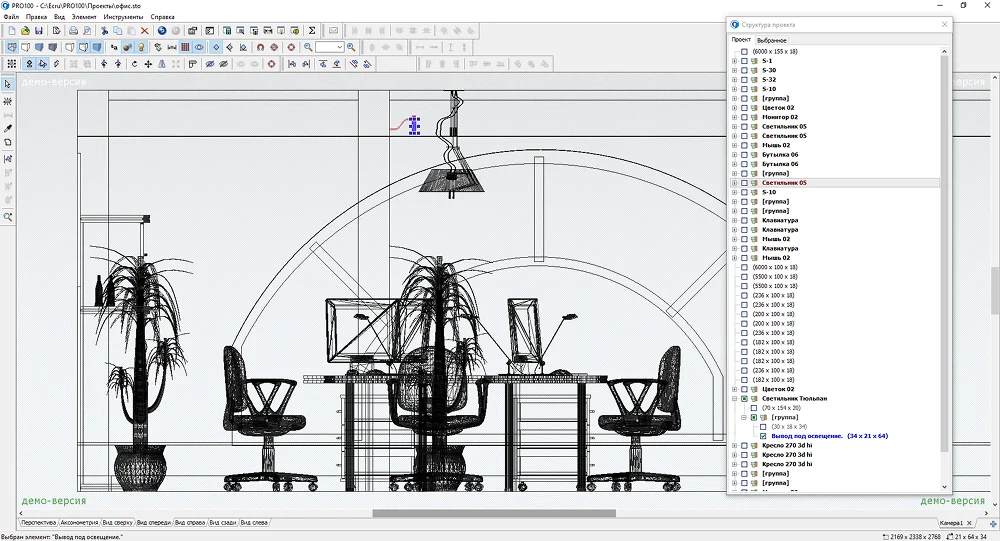

PRO100
ПО для проектирования мебели и интерьеров подходит и для световых решений. Поддерживает настройку распределения света, регулировку потоков и цветовой температуры. Хотя для полноценной проектировки коммуникаций PRO100 не подходит, это отличная программа для дизайна освещения. Можно без труда продумать, как расположить люстры и бра, и оценить, как будет смотреться интерьер с разными сценариями, где разместить дополнительные источники.
- фотореалистичная визуализация для оценки световых эффектов;
- содержит большую библиотеку объектов для помещений (жилые комнаты, санузел, офис);
- можно увидеть интерьер в 3D-режиме и на плоских проекциях с разных ракурсов.
- нельзя загрузить собственный план квартиры;
- можно проектировать только прямоугольные помещения;
- приобрести лицензию могут юрлица – для личного пользования доступна демоверсия без возможности сохранения проектов.

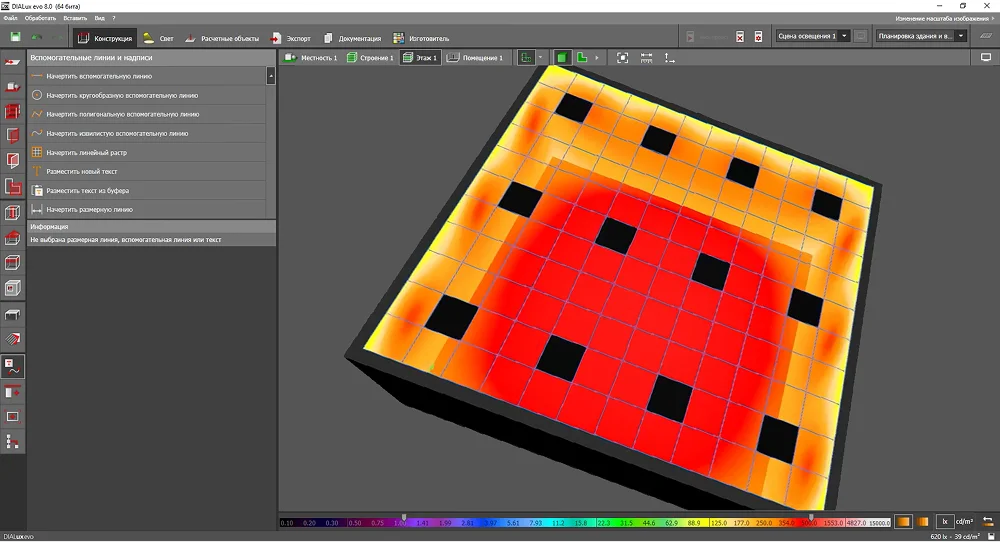

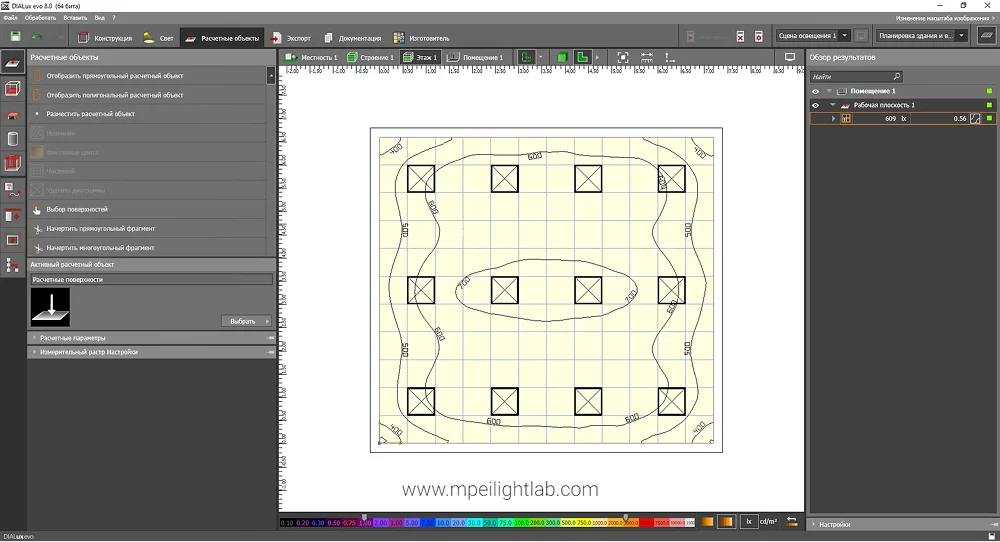

DIALux EVO
Профессиональный софт для проектирования наружного и внутреннего освещения. Позволяет строить карты изолюкс – линии, соединяющие точки с одинаковым уровнем освещенности. Можно применять сложные методы расчета искусственного света с коэффициентом использования потока. Софт интегрируется с каталогами производителей светотехнических приборов – можно учитывать актуальные фотометрические данные ламп.
- программа DIALux с базовыми функциями доступна полностью бесплатно;
- поддерживает импорт 3D-моделей зданий и экспорт данных в BIM-проекты;
- позволяет рассчитать мощность и яркость света, учесть дискомфорт от бликов,
- можно проектировать сложные сцены с множеством источником.
- трудный для новичков – требуется дополнительное обучение;
- для стабильной работы необходим мощный компьютер (рекомендуется процессор Intel i7
и 16 ГБ ОЗУ).

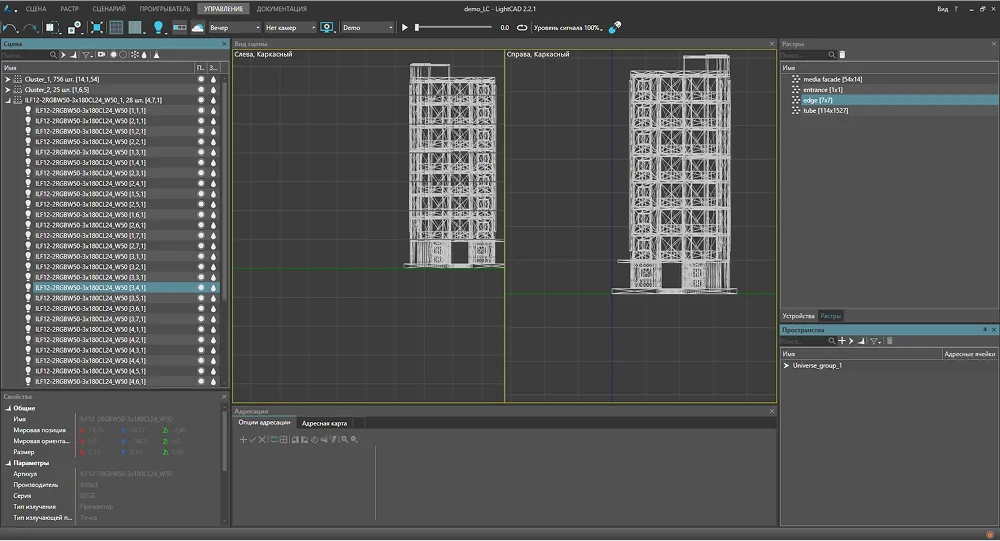

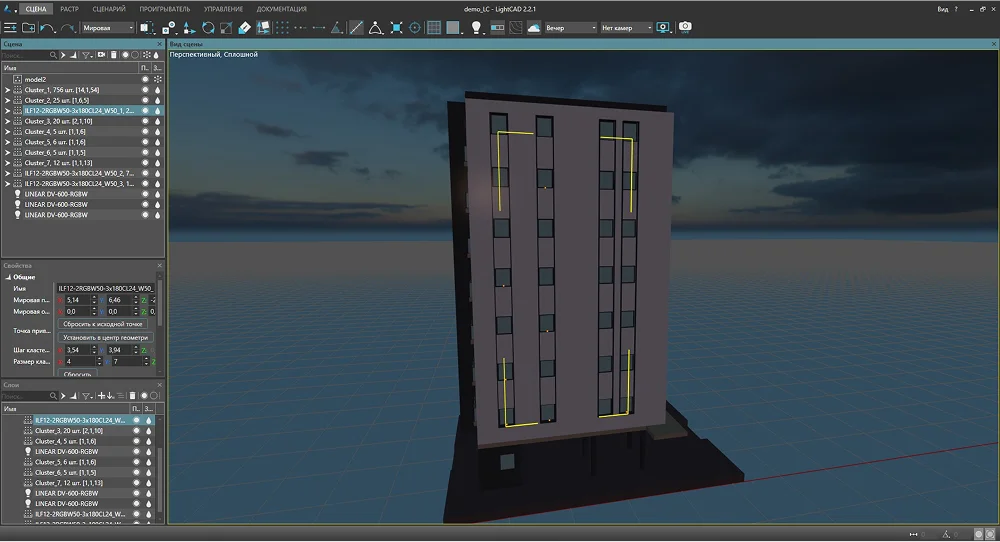

LightCAD
Комплекс состоит из двух программ – для светотехнических расчетов и проектирования, а также управления освещением на архитектурных объектах в автоматическом и ручном режиме. LightCAD позволяет расставлять коммутационные аппараты, учитывать защиту и нагрузки. ПО упрощает работу с масштабными проектами благодаря автоматизации создания схем проводок, групповых линий и спецификаций.
- работает с фотометрическими файлами (IES, LDT);
- поддерживает все популярные форматы 3D-моделей (FBX, OBJ, IFC);
- возможность рассчитывать подключение к силовым линиям;
- есть встроенная функция проверки на соответствие нормам освещения по российским ГОСТам и СНиПам.
- нет функции визуализации освещенности
в интерьере; - часто возникают баги при отображении
3D-моделей; - в библиотеке представлены товары только одного производителя.
Рекомендую к прочтению

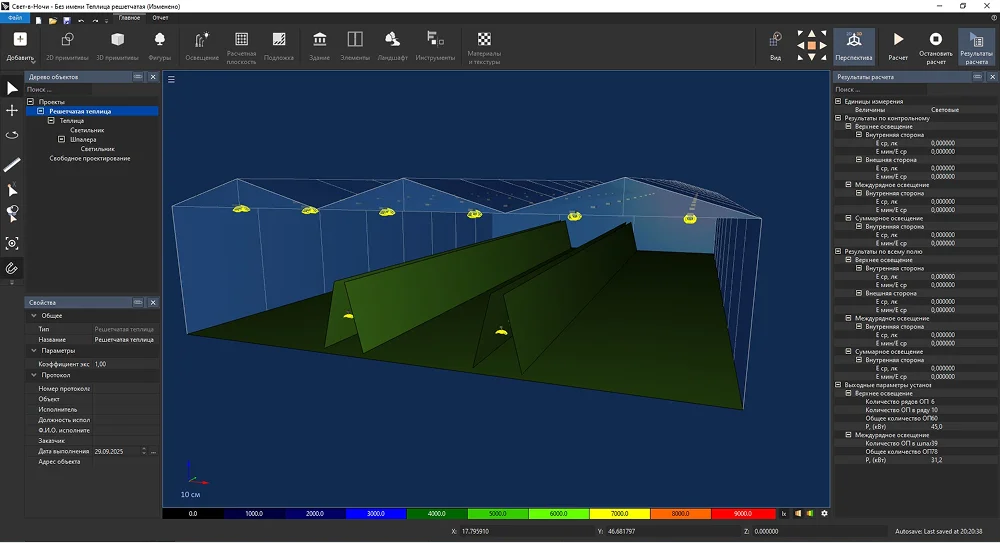

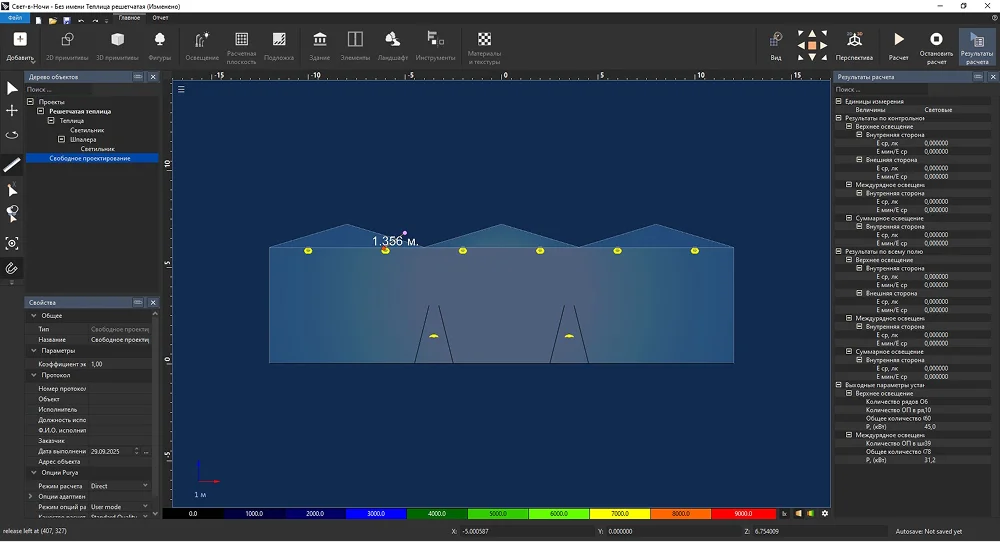

Light-in-Night
Специализированная цифровая платформа объединяет несколько инструментов – мобильное приложение, онлайн-калькуляторы и софт для ПК. Позволяет моделировать динамические сценарии и цветовые схемы подсветки фасадов зданий, дорог и парков, промышленных объектов. Приложение анализирует энергопотребление и предлагает оптимальный выбор световых приборов из каталога бренда.
- точные рекомендации по организации подсветки на основе данных фотометрии;
- позволяет загружать дополнительные каталоги светильников от различных российских производителей;
- при разработке сценариев учитываются материалы фасада и интенсивность естественного освещения;
- можно спроектировать подсветку внешних периметров зданий и интерьеров онлайн.
- в бесплатной версии нет моделей домов – можно только создавать упрощенные макеты из примитивов (строительных блоков);
- нельзя детально проработать интерьеры.

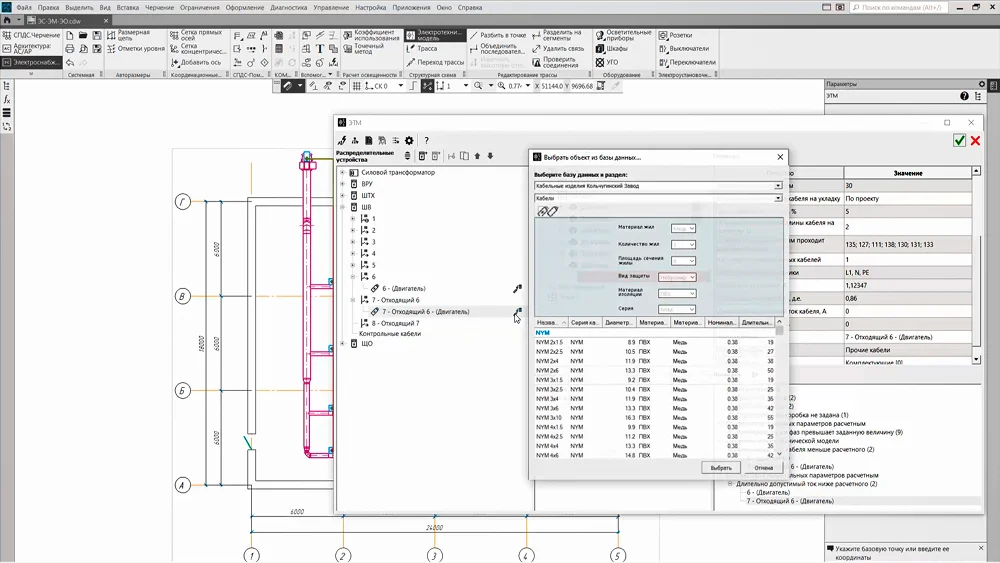

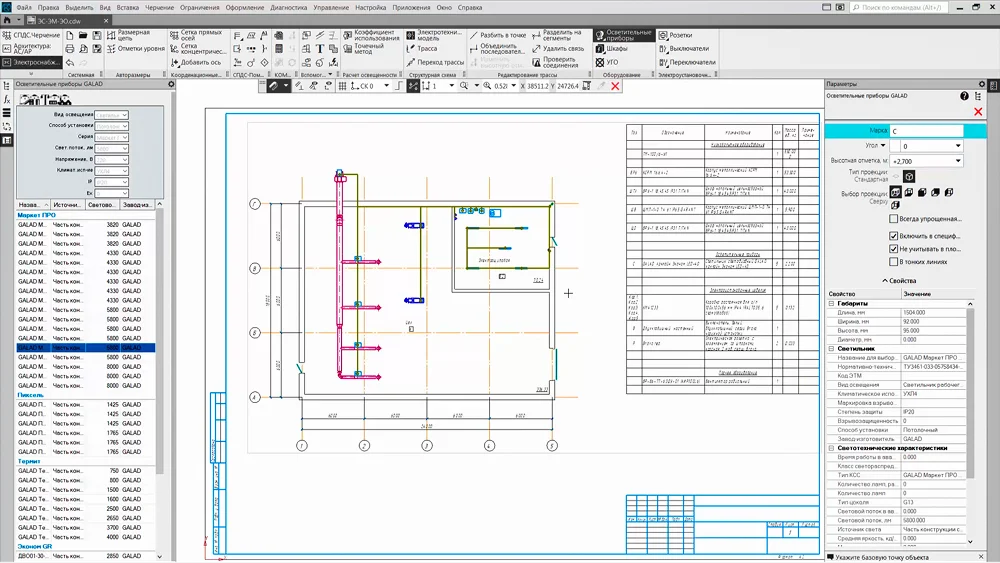

Электроснабжение: ЭС/ЭМ
Специализированное ПО от компании АСКОН предназначено для подготовки документации в области электроснабжения бытовых и промышленных объектов. Позволяет выполнять комплексные проекты, включающие структурирование кабельных связей и полную информационную базу об оборудовании. Программа расчета освещенности упрощает выбор светильников и размещение оборудования.
- можно проектировать схемы электроснабжения с добавлением шкафов и щитового оборудования;
- автоматически формирует принципиальную однолинейную схему электросети и спецификаций;
- может анализировать и подсчитывать разницу между установленной и проектной мощностями силовых линий.
- софт слишком сложный для бытового использования;
- работает только в комплексе с КОМПАС-3D
или КОМПАС-График; - лицензия предоставляется только организациям
по заявке.

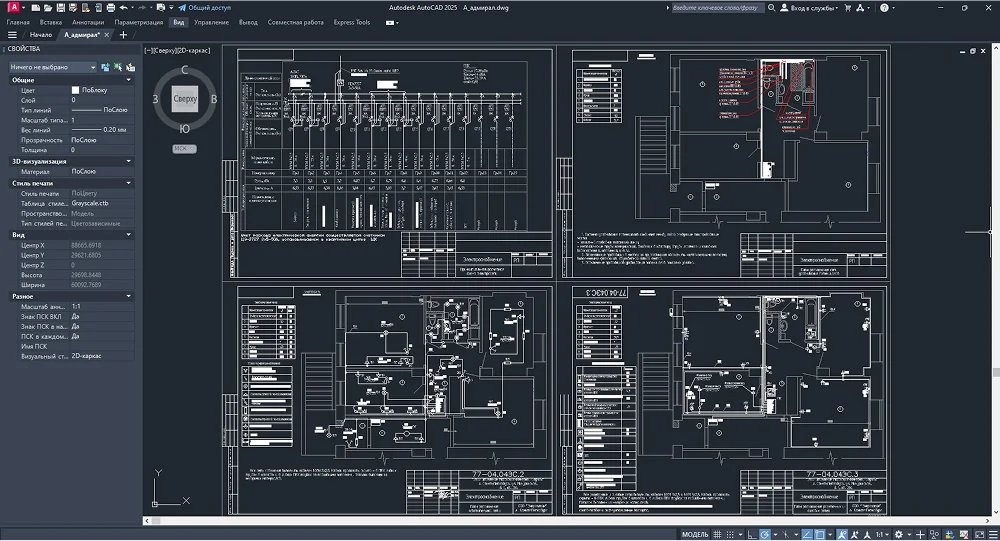

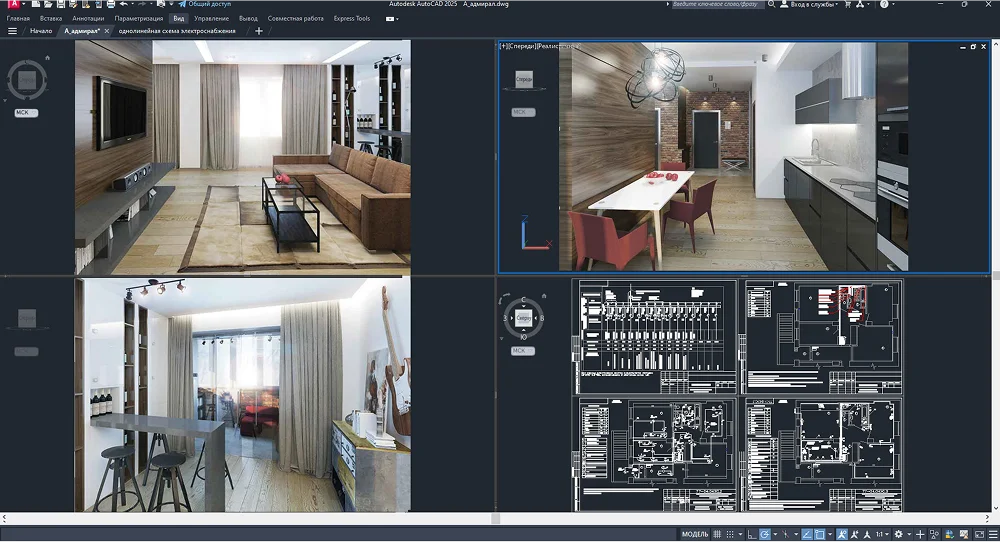

AutoCad
Одна из самых распространенных CAD-программ предлагает расширенные возможности для проектирования зданий и интерьеров. В ней можно детально прорабатывать световые сценарии и составлять электросхемы с помощью модуля «Electrical» и дополнительных плагинов от Autodesk. Результат красиво визуализируется в 3D и видеопанорамы с обзором 360°.
- поддерживает разные типы естественного и искусственного освещения: солнечное, удаленное, точечное, прожекторное;
- работает с фотометрией и позволяет учитывать характеристики светового потока;
- удобно визуализирует параметры световой схемы как слои чертежа в виде графиков изолиний и значений;
- доступна детальная проработка интерьеров в помещениях любой формы и визуализация в виде фотореалистичных рендерингов.
- высокая стоимость лицензии – подписка от $260 в месяц или $2095 в год;
- требует владения навыками черчения на профессиональном уровне;
- для качественного рендеринга рекомендуется ПК с процессором от 3 ГГц и ОЗУ 16 ГБ.

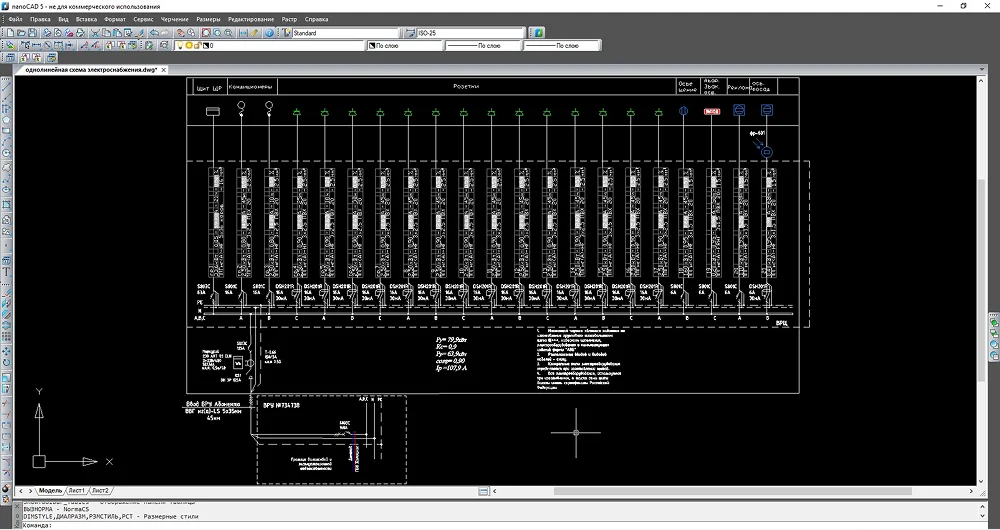

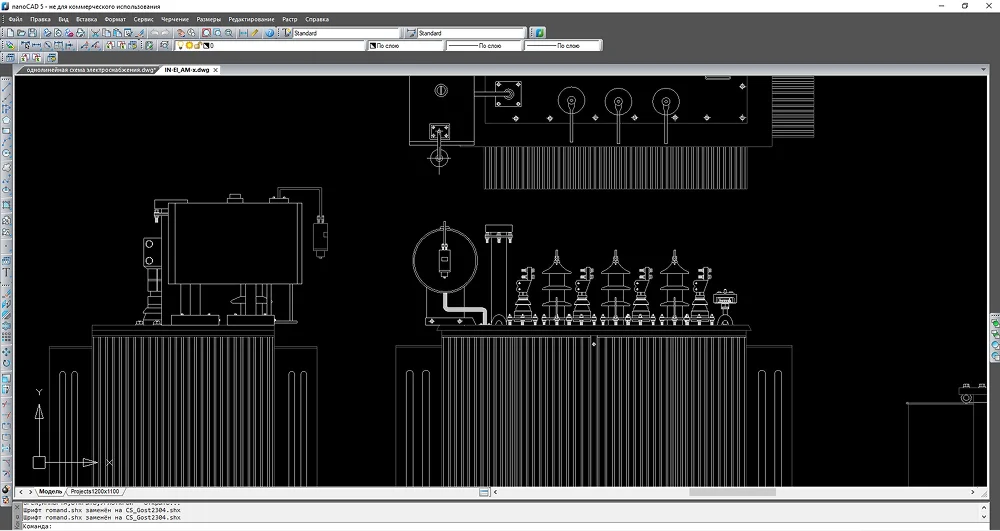

nanoCAD
Отечественная САПР-платформа с поддержкой российских стандартов строительного и архитектурного проектирования (ЕСКД и СПДС). Позволяет создавать точные чертежи промышленных и жилых объектов, разрабатывать электрокоммуникационные схемы. Правда, в стандартной версии использовать nanoCAD как программу для расчета освещенности не получится – нужно установить дополнительный модуль «BIM Электро».
- есть бесплатная версия для некоммерческого использования;
- можно установить на ПК с 32-разрядной ОС;
- доступно множество плагинов для расширения базового функционала – «TBS Plus» для автоматизации сбора и анализа данных, «LGP- light guide plate» для реализации для подсветки плоскостей и др.
- слабые возможности 3D-моделирования,
по сравнению с аналогами; - ограничен каталог объектов – нет моделей электрофурнитуры, ламп и люстр;
- не подходит для начинающих.
Резюмируем
Универсальных инструментов не существует. Профессионалы, работающие с проектами, где нужна максимальная точность расчетов и соблюдение нормативов, выберут DIALux EVO или AutoCAD. Но эти сложные программы не подходят домашним мастерам.
Хотите быстро и без больших усилий спроектировать уютное и безопасное жилье? Воспользуйтесь простой программой Мой Дом 3D! Планируйте удобное расположение выключателей, грамотно размещайте розетки, чтобы подключать торшеры и лампы без удлинителей. Создавайте световые сценарии для разных комнат и оцените эффект, совершив виртуальную прогулку по комнатам.
Создайте свой первый проект в программе Мой Дом 3D прямо сейчас!
