Освещение – это не только вопрос зрительного комфорта. Сегодня источники света в доме стали полноценными элементами интерьера. Их комбинация создает определенную атмосферу и помогает зонировать пространство. План освещения необходимо продумать на этапе создания дизайн-проекта. Это позволит правильно распределить световые потоки и избежать лишних розеток и выключателей.
в программе Мой Дом 3D:
- Выберите из каталога осветительные приборы;
- Расположите розетки и выключатели;
- Визуализируйте результат с помощью 3D-режима;
- Составьте смету на материалы и работы.
и сделайте свой первый проект!
Попробуй!
Зачем нужен план освещения
Основная цель расчетов и проектирования – распределить световые потоки таким образом, чтобы создать комфортные для проживания условия в темное время суток. Базовое освещение должно соответствовать нормативам СП 52.13330.2016 «Естественное и искусственное освещение» и ГОСТ Р 55710-2013.
План выполняет следующие задачи:
- определяет световые сценарии;
- позволяет оптимально подобрать количество источников света, тип светильников и ламп,
приборов управления и автоматизации; - предотвращает перегрузки и замыкания в электросети;
- служит основой для визуальных моделей, которые дают возможность оценить, как в действительности
будет выглядеть готовый интерьер; - определяет потребность в дополнительных источниках света.
Важные нюансы перед составлением плана
Продуманный свет способен преобразить интерьер до неузнаваемости – сделать маленькую комнату больше, а потолки выше. Необходимо обязательно включить план освещения в дизайн-проект. В этом случае свет не только подчеркнет архитектурную идею, но и придаст интерьеру характер и особое настроение.
Виды освещения
- Общее – верхний или боковой свет, который равномерно заполняет помещение. Это люстры, встраиваемые потолочные светильники, трековые системы с несколькими спотами. Угол распространения светового потока должен быть больше 120 градусов – в этом случае он будет максимально рассеян.
- Направленное или акцентное – один или несколько световых пучков, которые подсвечивают определенные зоны: рабочую поверхность кухни, обеденную группу, гардеробную, душевую кабину в ванной. Задачу выполняют торшеры, подвесные светильники, настенные бра и настольные лампы, спотовые системы с лампами направленного свечения.

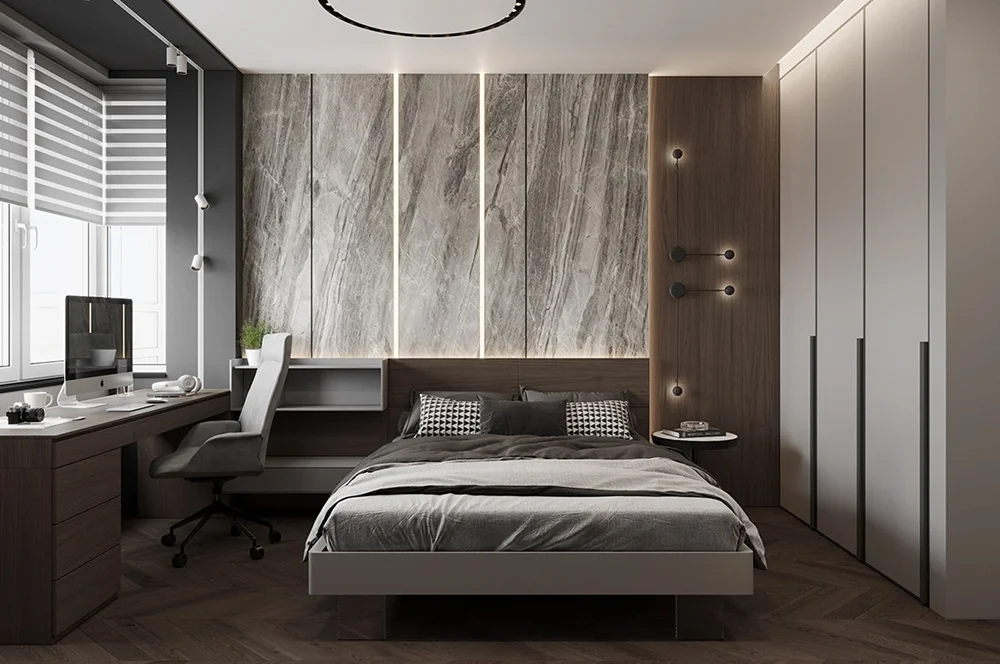

- Декоративное, функция которого далеко не очевидна. Декоративная подсветка скорее является художественным элементом интерьера. Ее функция – акцентировать внимание на какой-либо архитектурной детали, мебели, декоре. Такой свет может создавать определенные оптические иллюзии. Например, светодиодная лента по периметру потолка визуально увеличивает высоту помещения.
Сценарии освещения
К счастью, времена, когда в комнате была одна единственная люстра, остались далеко позади. Современный интерьер предполагает наличие нескольких световых сценариев, которые можно менять в зависимости от времени суток, сезона и просто настроения.
Световые сценарии – это комбинация нескольких источников, которые создают атмосферу под конкретную ситуацию. Благодаря этому одно и то же помещение выглядит по-разному. Например, залитая светом кухня-гостиная легко трансформируется в зал для просмотра фильмов с мягким светом и подсветкой ТВ-зоны.
Чем больше функций выполняет помещение, тем больше световых сценариев в нем необходимо предусмотреть. Если спальня совмещена с кабинетом, то должно быть как минимум три варианта: общее, рабочее с подсветкой зоны стола и «режим чтения» – тихая приглушенная подсветка у кровати.
Цветовая температура света
Электрический свет имеет разные оттенки – от яркого солнечного до холодного, которое создает ощущение пасмурного дня. Эти оттенки называются цветовой температурой и измеряются в Кельвинах. Чем показатель больше, тем холоднее свет.
Выбор цветовой температуры влияет как на психологическое состояние человека, так и на восприятие интерьера. Существуют три типа:
- Теплый – 2700-3000 К. Это самая комфортная для глаз температура. Теплый оттенок дарит ощущение уюта, способствует расслаблению и улучшает настроение. Он также хорошо компенсирует недостаток солнца в помещениях, выходящих окнами на северную сторону. Цвета при теплом свете выглядят максимально естественно. Особенно хорошо он сочетается с классическим интерьером и натуральными материалами.
- Нейтральный – 3500-4500 К. Нейтральный спектр не содержит примесей желтого или синего. Его можно сравнить с дневным светом в безоблачный день. Нейтральная цветовая температура не искажает цвета в интерьере и позволяет с комфортом заниматься повседневными делами, будь то отдых или работа.
- Холодный – 4000-6500 К. Его характерный голубоватый оттенок ассоциируется с офисными пространствами. Считается, что холодный спектр улучшает видимость и повышает работоспособность. Основные места использования – кабинет, подсветка рабочей зоны на кухне и ванная комната, где этот цветовой оттенок ассоциируется с чистотой и свежестью.
Как правильно составить план освещения
Планирование освещения начинают с анализа интерьера. При этом учитывают площадь помещений, высоту потолков, наличие отражающих поверхностей.
Как рассчитать количество и норму светильников
Раньше было принято опираться на мощность. Сегодня расчеты стали привязывать к люксам – показателю освещенности поверхности и люменам – количеству света, которое излучает лампа во всех направлениях.
Чтобы рассчитать количество светильников, можно воспользоваться таблицей «Нормируемые показатели естественного, искусственного и совмещенного освещения помещений жилых зданий», приведенной в СанПиН:
- гостиные и спальни – 150 лк;
- детские комнаты 200 лк;
- санузлы – 50 лк;
- рабочие кабинеты – 300 лк.
Необходимо умножить требуемый показатель освещенности на площадь комнаты и полученное значение разделить на величину светового потока одной лампы. Аналогично выполняется подбор мощности ламп, если их количество заранее определено в дизайн-проекте.
Например, площадь спальни в доме 15 кв.м. Требуемая освещенность спальни – 150 лк.
Количество света для спальни: 150х15=2250 лм
Дизайн-проектом предусмотрены 4 встроенных потолочных светильника.
Мощность лампы: 2250/4=563 лм (60 Вт для обычной лампы накаливания или 5 Вт для светодиодной лампы).
Как рассчитать количество и мощность светильников?
освещения в нашем материале.
Рекомендую к прочтению
Свет всегда лучше проектировать с запасом, округляя полученные значения мощности в большую сторону. Лампы накаливания постепенно уходят в прошлое, поэтому стоит отдавать предпочтение более современным и экономичным светодиодным лампам.
План размещения светильников и выключателей
План освещения квартиры или дома обычно разрабатывается в составе дизайн-проекта и включает в себя:
- чертеж, на котором показано положение осветительных приборов, в том числе светодиодной подсветки с указанием типа и мощности;
- план выключателей и других приборов управления;

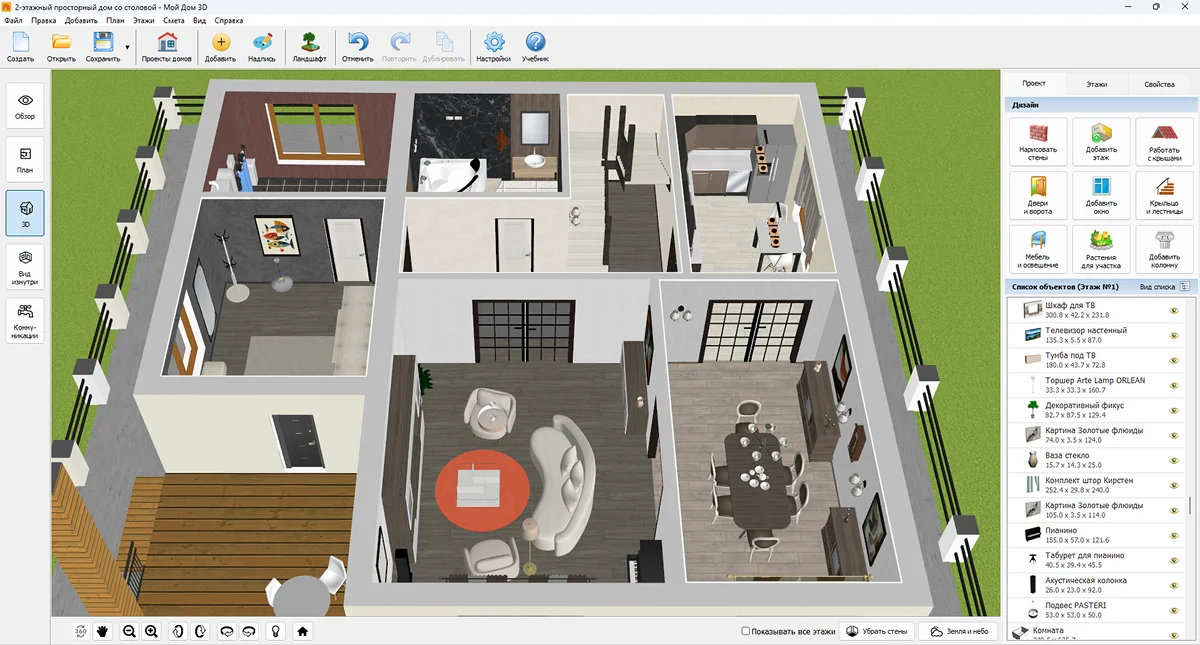

- 3D-визуализацию, которая даст понимание интерьера с разных ракурсов.

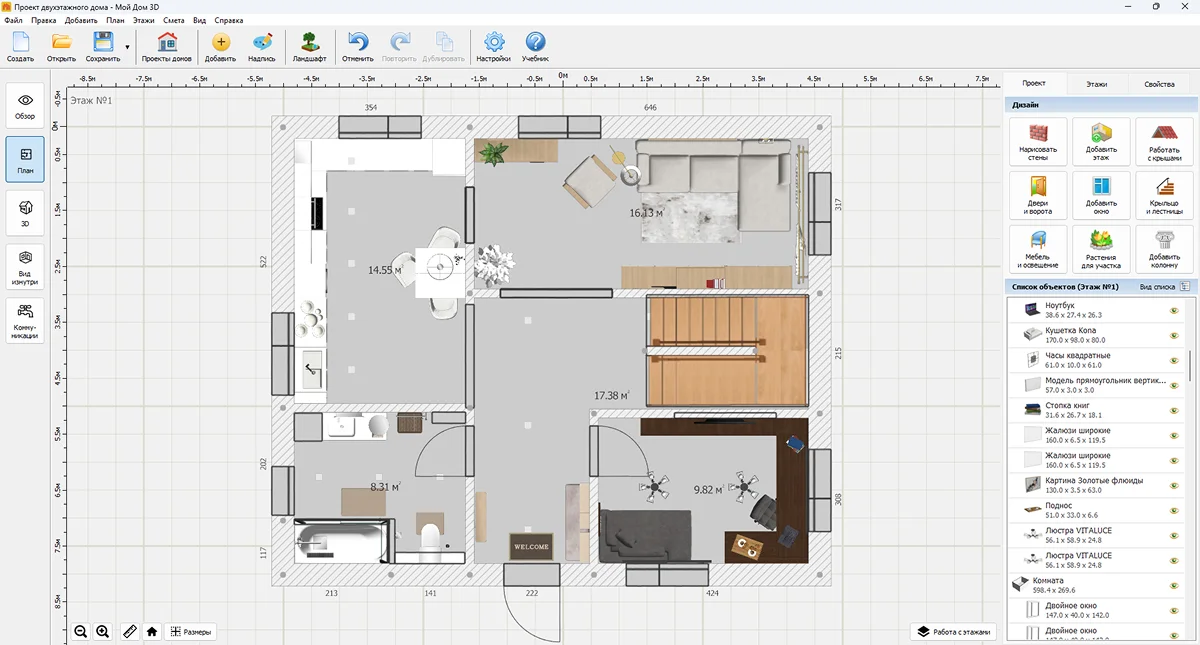

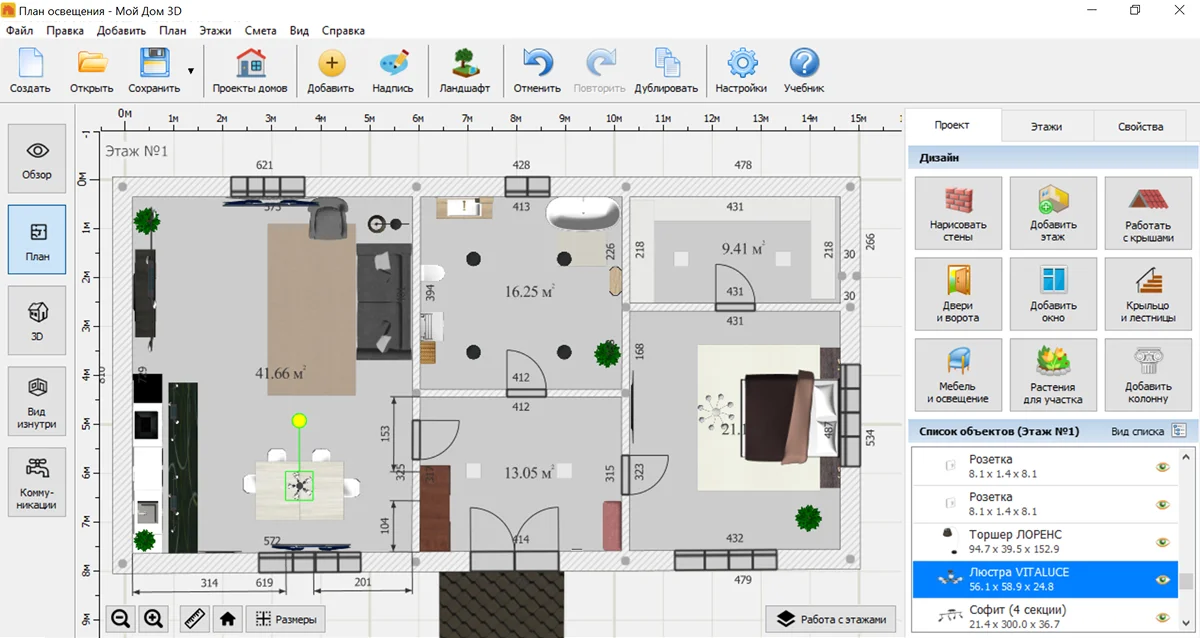

Для разработки чертежа можно использовать программу Мой Дом 3D – приложение для проектирования домов, внутренних инженерных систем и интерьеров. Осветительные приборы удобно наносить на поэтажный план после того, как определено расположение мебели и бытовой техники.

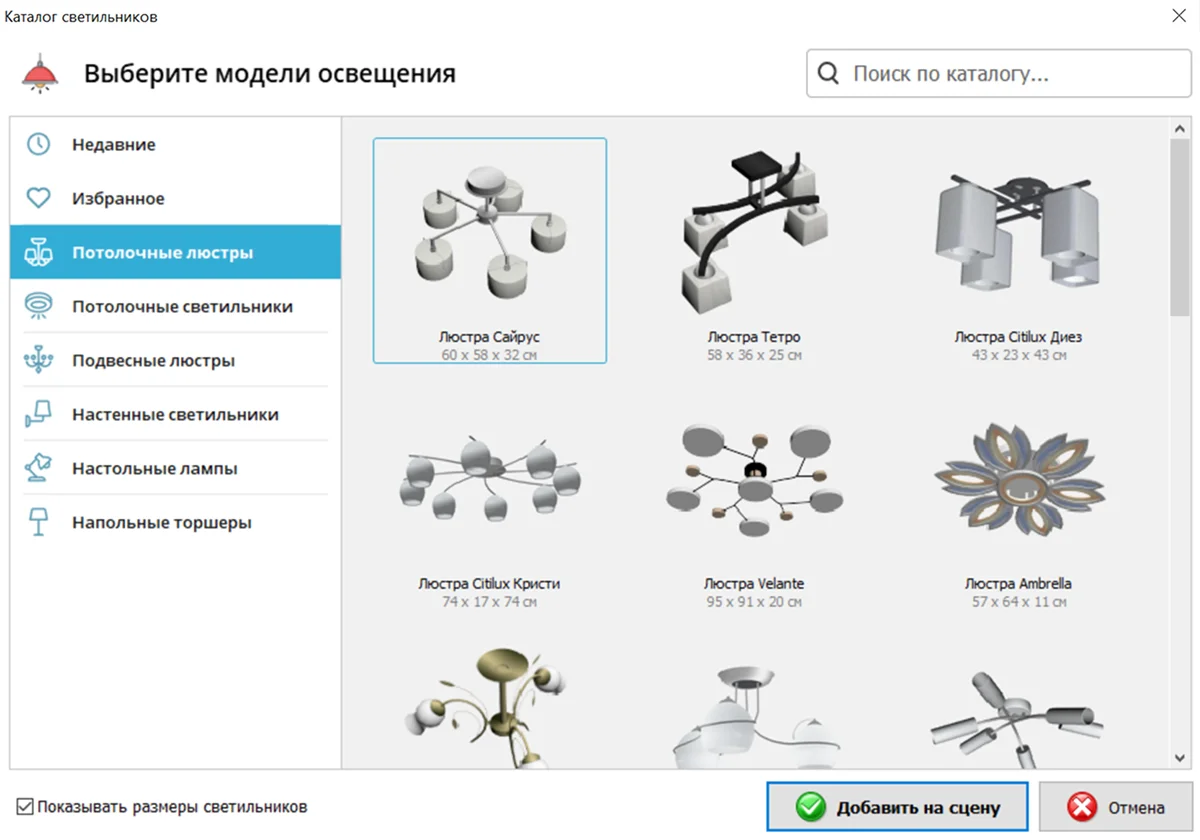

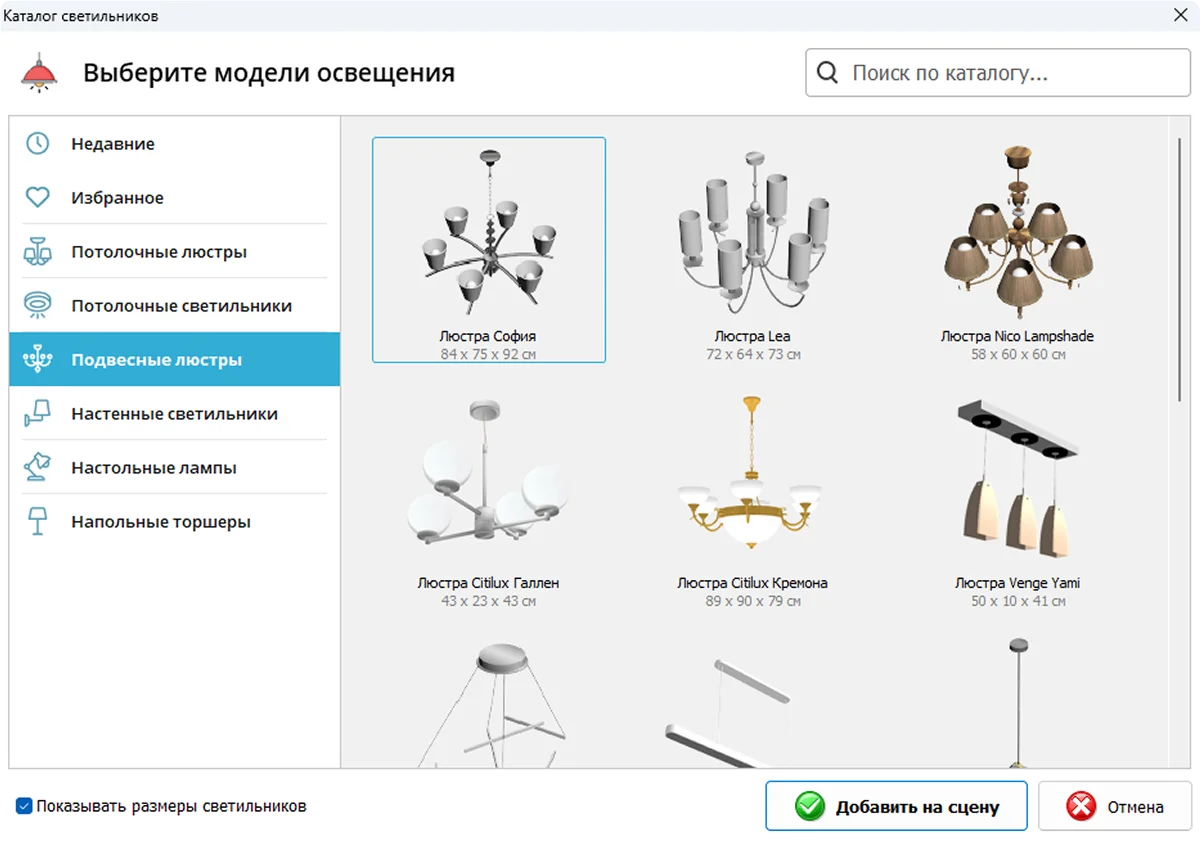

Сами светильники выбираем из каталога программы. Размеры представленных моделей можно корректировать, а для настенных светильников выбирать высоту расположения.
- В кухне-гостиной разместим трековую систему для подсветки рабочей зоны кухни, подвесную люстру над обеденной зоной и напольный торшер для чтения у дивана.
- В прихожей предусмотрим два встроенных потолочных светильника – их будет достаточно, чтобы обеспечить освещенность входной зоны.
- Спальня будет освещаться дизайнерской люстрой на 8 рожков, а в зоне прикроватных тумб разместим настенные бра для чтения.
- Гардеробная при спальне будет иметь отдельный источник – два встроенных потолочных светильника.
- Санузел – место, где можно не бояться избытка света. Здесь предусмотрим 4 потолочных светильника.
Чтобы отдельно посмотреть чертеж, переходим во вкладку «Коммуникации», раздел «Освещение». Все приборы здесь показаны с расстояними и привязкой к стенам, при этом их положение можно легко корректировать, перемещая элемент вправо-влево.
Чертеж выключателей разрабатываем в разделе «Выключатели». Размещаем их из соображений эргономики и быстрого доступа. Обычно выключатели устанавливают при входе в помещение рядом с дверью на высоте 90 см от пола. Подсветку кухни можно включить в розеточную группу рабочей зоны.
Бра и напольные торшеры обычно подключаются к розеткам, но можно предусмотреть вывод кабеля для прямого подключения – это избавит от лишних проводов.
В программе есть удобный редактор розеток и выключателей, который позволяет собрать индивидуальный проект, добавив в него нужное количество модулей.
План розеток и выключателей
Рекомендую к прочтению
Программа Мой Дом 3D проста и интуитивно понятна – не нужно быть электриком или дизайнером, чтобы создать свой дизайн-проект. В процессе работы появляются полезные подсказки, а техническая поддержка может помочь с любым вопросом.
План прокладки кабелей
Электропроводку для осветительной сети чертят после того, как определено положение светильников и выключателей. Обычно прокладка проводов осветительной сети выполняется вместе с силовыми проводами – в одной гофре, коробе или штрабе.
Как сделать электропроводку
в загородном доме
от проекта до монтажа.
Рекомендую к прочтению

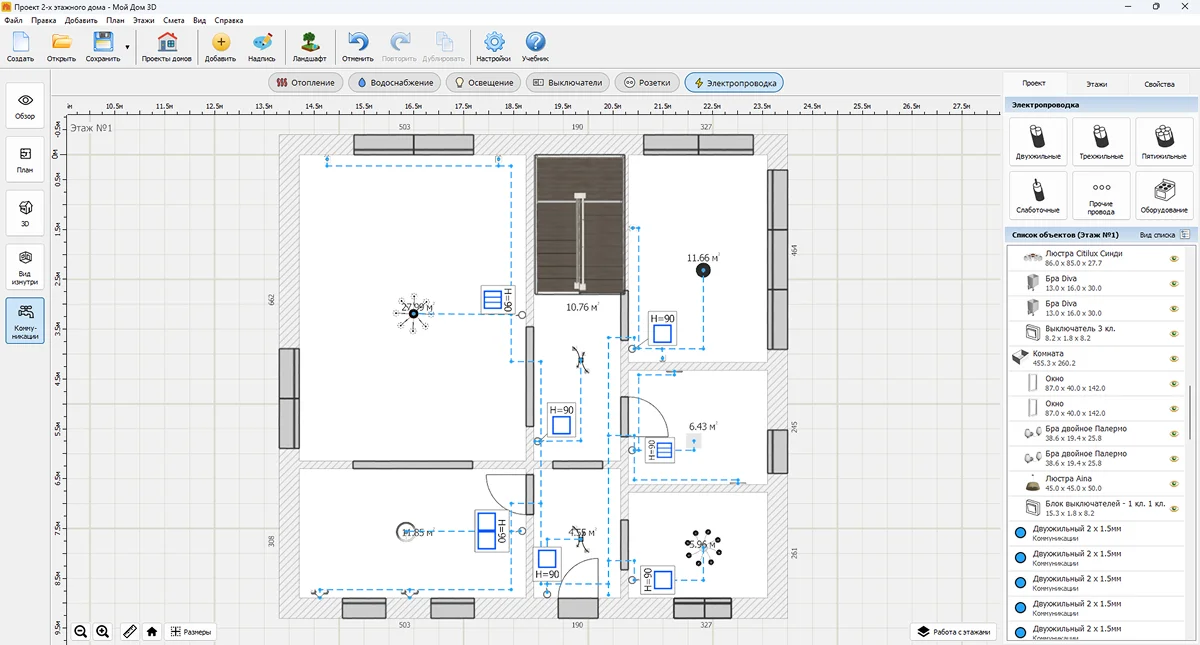

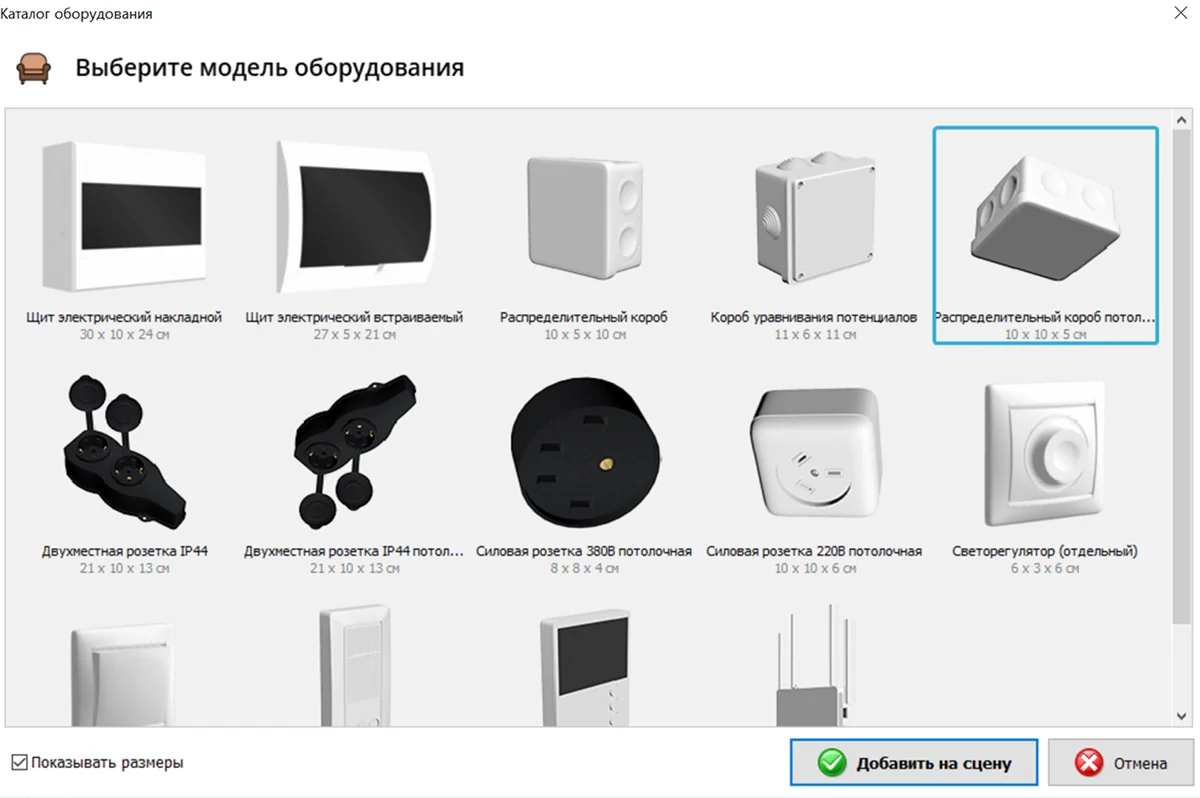

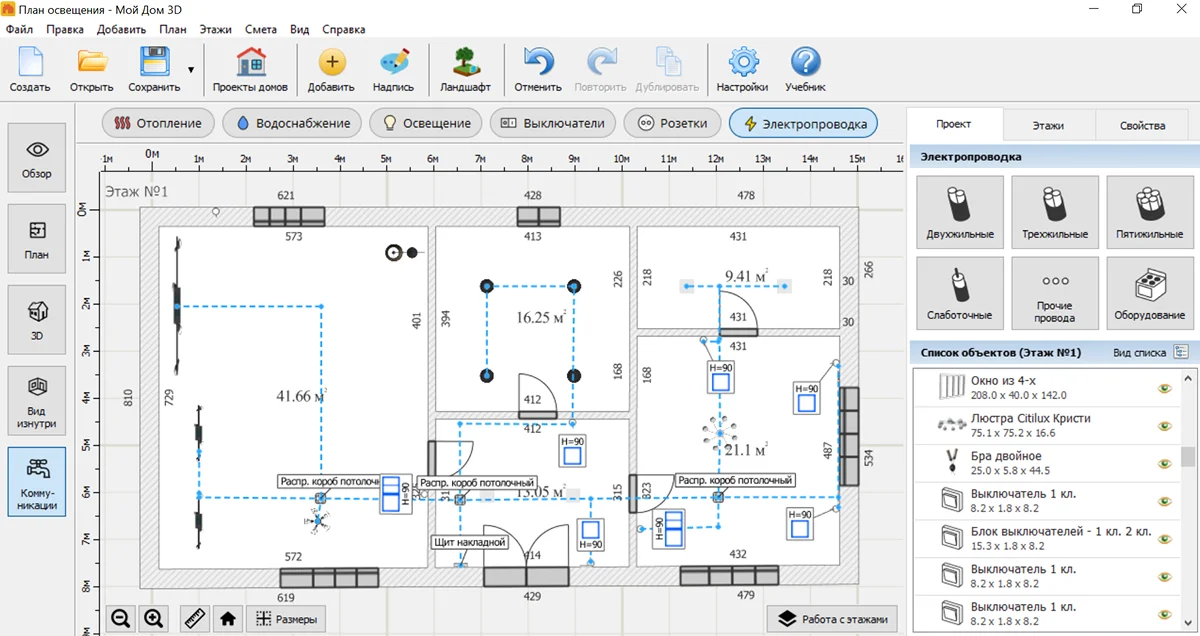

Для прокладки осветительной сети используют двужильный провод сечением 2х1,5 мм. Разводку начинают чертить от электрощита, прокладывая трассы с учетом оптимизации расстояний. В местах разветвлений устанавливаем распределительные коробки – их выбираем в разделе «Оборудование».
Готовый чертеж можно сохранить в PDF, отправить на печать и экспортировать в 3D-редакторы.
В программе также предусмотрено создание редактируемой сметы с разбивкой на материалы и работы. Вы сможете узнать стоимость всего ремонта и правильно распределить бюджет.
Резюмируем
Освещение в загородном доме – не просто набор светильников. Сегодня оно стало полноценным элементом интерьера. Световой дизайн способен создать определенную атмосферу и скорректировать пространство.
План осветительной сети является частью дизайн-проекта. Он необходим, чтобы оптимально распределить световые потоки в доме. Перед его разработкой рекомендуется выполнить детальный расчет количества и мощности осветительных приборов.
Для отрисовки схемы удобно использовать приложения, например Мой Дом 3D. Скачать его можно бесплатно, а для работы не нужны специальные навыки: все инструменты просты и понятны. Попробуйте создать свой первый проект в программе Мой Дом 3D – это несложно!
Вопрос — Ответ
- перед разработкой проекта необходимо продумать концепцию и выполнить расчеты;
- основные типы сценариев, которые вам необходимо предусмотреть – общее, направленное или локальное освещение и декоративную подсветку;
- каждая функциональная зона в доме имеет свои требования к подсветке: рабочие пространства нуждаются в интенсивном направленном свете, в то время как места отдыха требуют мягкого рассеянного света;
- светильники каждого сценария объединяются в группы, для удобства выключатель лучше расположить в зоне формирования сценария.
